最近有人在后台问我怎么准备面试半导体切割工艺工程师，大家是不是一头雾水？——不知道该背哪些专业知识，FMEA 和 DOE 分不清；
实操案例没思路，被问 “如何解决切割崩边” 当场卡壳；连 CAD 软件、CO₂在切割中的作用都一知半解，明明有经验却拿不到 offer！
某应届生曾因答不出 DOE 应用场景，错失心仪的晶圆厂 offer；还有位工程师因没准备工艺异常案例，面试直接止步二面！
半导体切割是封装前的关键工序，工艺工程师岗位竞争激烈，既要懂理论又要会实操。今天整理了这份超全面试攻略，从核心知识、
工具技能、实战案例到高频问题，全是面试官必问的干货，帮你从容应对，轻松拿下高薪 offer！
一、先搞懂：切割工艺工程师面试，核心考察 3 大维度
面试官招切割工艺工程师，不是只看你会不会调参数，更看重这 3 点硬实力，缺一不可：
专业知识：懂切割工艺原理、核心参数、材料特性，能说清不同切割技术的优劣；
工具技能：熟练用 CAD、Minitab 等软件，掌握 FMEA 和 DOE 等质量工具；
实战能力：能解决崩边、碎片、偏移等常见问题，有清晰的项目案例和逻辑思路；
行业认知：了解目标公司产品、切割技术趋势（如隐形激光切割）。
划重点：一线 HR 透露，面试通过率高的候选人，都能把 “理论 + 工具 + 案例” 串起来，比如用 DOE 优化切割参数、用 FMEA 预防崩边风险，而不是死记硬背知识点！
二、专业知识必背：切割工艺核心考点，面试官高频提问
这部分是基础，必须烂熟于心，每个知识点都可能被追问细节：
1. 切割工艺基础：原理 + 技术选型
核心目的：将晶圆分离成单个芯片，保证边缘光滑、无损伤，为封装打基础；
两大关键工艺：研磨（粗磨 + 细磨）→ 切割，研磨去除损伤层、保证平整度，切割实现芯片独立化；

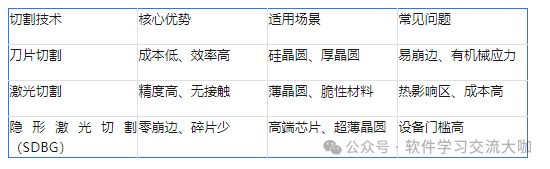

主流切割技术对比：
关键参数：主轴转速、切割速度、进给量、刀片浓度 / 粒度、冷却液流量，每个参数都要知道对切割质量的影响（如速度过快易崩边）。
2. 材料与辅助工具：这些知识点常被忽略
CO₂的核心作用（高频考点）：降温（避免热应力开裂）、清洁（吹走硅渣）、保护刀具（减少磨损），比水冷却更安全，不会导致电路短路；
晶圆切割常用材料：硅（Si）、砷化镓（GaAs）、陶瓷、玻璃等，不同材料的切割参数差异（如 GaAs 脆性大，需降低切割速度）；
研磨关键要求：控制表面粗糙度和厚度公差，为后续切割提供良好基础。
【面试真题】：“切割中 CO₂和水冷却相比，优势是什么？” 答：CO₂能快速降温且不导电，避免电路短路，同时能高压吹走硅渣，
还能延长金刚石刀片寿命，适合半导体高精度切割场景。
三、工具技能：必备软件 + 质量工具，会用还得会说
光懂理论不够，工具技能是加分项，面试官会直接问 “你怎么用这些工具解决问题”：
1. 核心软件：CAD + 统计软件
CAD 软件：计算机辅助设计软件，半导体中用于芯片版图设计、封装外形及引脚分布设计，
常用 AutoCAD（二维绘图）、Cadence Allegro（EDA 专用，适合集成电路）；
统计软件：Minitab（工艺人员常用，做 DOE 分析、方差分析）、JMP（复杂实验设计），面试要能说清 “用 Minitab 做过切割参数的 DOE 优化”。
2. 质量工具：FMEA+DOE（重中之重）
这两个工具是工艺优化的核心，必须懂原理、会应用，还要结合切割场景说案例：
FMEA（失效模式与影响分析）：
定义：系统化识别工艺潜在失效风险，评估严重度（S）、频度（O）、探测度（D），计算 RPN 值，制定预防措施；
面试应用：以切割工艺为例，用 PFMEA（过程 FMEA）分析 “刀片磨损导致崩边” 的失效模式，说清 RPN 计算和改进措施（如定期校准刀片、设定磨损阈值）；
DOE（试验设计）：
定义：科学规划实验，高效找到参数最优组合，避免盲目试错；
面试应用：比如 “解决切割崩边问题”，设定刀片类型、切割速度、进给量为因子，崩边尺寸为响应值，用 Minitab 做全因子设计，找出最优参数。
【面试真题】：“你怎么用 DOE 优化切割良率？” 答：首先明确响应值是良率，确定切割速度、主轴转速、刀片浓度 3 个关键因子，
每个因子设 2-3 个水平，用 Minitab 设计部分因子实验，通过方差分析找出显著因子，最终得到最优参数组合，比传统试错效率提升 50%。
3. 工具学习路径（新手也能快速上手）
入门：用 Excel 做 FMEA 表格、简单 DOE 模拟；
进阶：学 Minitab，跟着切割案例做实操（如优化崩边参数）；
实战：结合工作场景，用 FMEA 梳理切割全流程风险，用 DOE 解决实际问题。
四、实战案例：3 个高频场景，直接套用拿高分
面试必问 “过往项目挑战及解决方案”，这 3 个切割场景案例，直接背下来就能用，逻辑清晰还显专业：
场景 1：切割崩边率高（最常问）
问题描述：硅晶圆切割后崩边率达 8%，影响封装良率；
分析思路：用 FMEA 识别潜在原因（刀片磨损、切割速度过快、冷却液不足、贴膜气泡）；
解决方案：
用 DOE 设计实验，验证切割速度、刀片粒度、冷却液流量的影响；
制定刀片定期校准和更换计划，设定磨损阈值；
优化贴膜工艺，避免气泡，调整冷却液流量和温度；
效果：崩边率降至 1.2%，良率提升 7 个百分点。
场景 2：切割偏移导致芯片报废
问题描述：切割后芯片偏移超 0.2μm，不符合封装要求；
分析思路：排查设备精度（导轨偏移）、对准误差、贴膜粘性不均；
解决方案：
定期校准设备导轨，用机器视觉优化对准精度；
更换高质量贴膜，80℃烘膜 20 分钟保证粘性均匀；
设定偏移检测阈值，实时监控切割路径；
效果：偏移量控制在 0.1μm 以内，报废率从 5% 降至 0.3%。
场景 3：激光切割热影响区过大
问题描述：GaAs 晶圆激光切割后，热影响区导致芯片性能异常；
分析思路：热影响区与激光功率、切割速度、脉冲频率相关；
解决方案：
用 DOE 优化参数，降低激光功率、提高切割速度，调整脉冲频率；
采用 CO₂辅助降温，减少热应力；
效果：热影响区缩小 60%，芯片电学性能达标。
【面试技巧】：说案例时按 “问题 - 分析 - 行动 - 结果” 逻辑，数据越具体越加分，比如 “良率提升 7 个百分点” 比 “良率显著提升” 更有说服力！
五、日常工作内容：提前了解，面试更有底气
面试官可能会问 “你知道这个岗位每天做什么吗”，提前摸清工作内容，展现适配性：
工艺优化：调整主轴转速、进给量等参数，提升切割效率和良率；
异常处理：解决崩边、碎片、偏移等质量问题，制定改善措施；
标准制定：编写切割工艺 SOP，明确设备操作、参数范围、质量标准；
设备管理：新设备导入、参数调试，定期维护切割设备和刀具；
跨部门协作：与质量、设备部门对接，推动工艺持续改进。
六、高频面试问题 + 标准答案，直接抄作业
问：“研磨和切割的关系是什么？” 答：研磨是切割的基础，通过粗磨 + 细磨去除晶圆表面损伤层、保证平整度和厚度公差，
让切割过程更顺畅，减少崩边和碎片风险，两者相辅相成。
问：“隐形激光切割（SDBG）的优势是什么？” 答：切割前用隐形激光在晶圆内部形成切割路径，无接触、无机械应力，
能避免传统切割的崩边和碎裂问题，提升成品率和可靠性，适合超薄晶圆和高端芯片。
问：“你怎么控制切割过程中的硅渣污染？” 答：一是用 CO₂高压气流吹走硅渣；二是优化冷却液流量，
及时带走碎屑；三是切割后增加清洗工序，确保芯片表面洁净。
问：“CAD 软件在切割工艺中怎么用？” 答：用 Cadence Allegro 设计芯片封装的外形和引脚分布，
用 AutoCAD 绘制切割路径和设备工装图纸，确保切割精度符合设计要求。
七、面试避坑：3 个常见错误，千万别犯
只背理论不结合场景：比如知道 DOE 但说不出在切割中的应用，面试官会觉得你不会实操；
案例逻辑混乱：说项目时没数据、没步骤，只说 “解决了崩边问题”，没说清怎么分析、用了什么工具；
不懂行业趋势：不知道隐形激光切割、SDBG 等新技术，显得缺乏学习能力。
总结：面试通关的核心逻辑
切割工艺工程师面试，关键是 “把专业知识落地到实操”—— 用 FMEA 和 DOE 串联工艺优化，用具体案例证明解决问题的能力，
再结合行业趋势展现竞争力。按这份指南准备，从理论到案例全覆盖，
