在半导体制造的“精密赛道”上，每一步工艺都像在“针尖上跳舞”——尤其是晶圆切割环节。想象一下：要把直径12英寸（约30厘米）、
厚度仅0.1-0.3毫米的晶圆，精准分割成成百上千个微米级的芯片，误差不能超过头发丝的1/10，任何一点失误都可能让整片晶圆报废，损失动辄数十万。

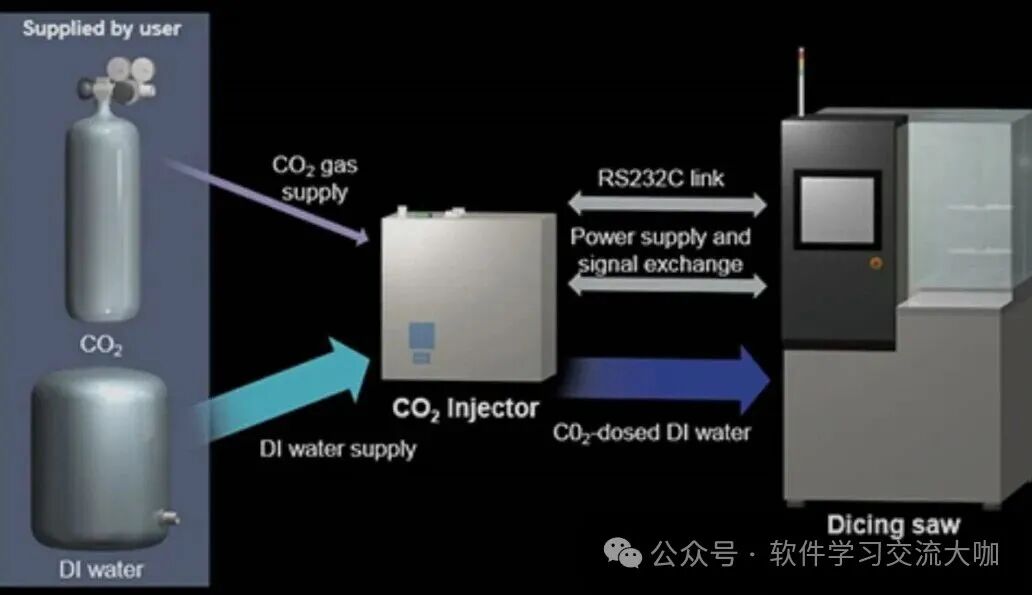

而在这场“精密手术”中，有个容易被忽视却至关重要的“帮手”——CO₂（二氧化碳）。很多人只知道切割时要喷气，却不清楚为什么偏偏选CO₂，
难道换成空气、氮气不行吗？今天就从工艺原理、成本控制、芯片质量三个维度，拆解CO₂在晶圆切割里的“硬核价值”，带你看懂半导体制造的细节有多“卷”。
一、先搞懂：晶圆切割用的是什么“刀”？为什么需要“气”？
在聊CO₂之前，得先明确晶圆切割的核心工具——金刚石切割刀（或激光切割头）。目前主流的“刀片切割法”，是用直径30-50毫米、
边缘镶嵌超细金刚石颗粒的刀片，以每分钟3-6万转的高速旋转，像“锯子”一样将晶圆划开；而“激光切割法”则是用高能量激光束融化或汽化晶圆材料，实现无接触切割。
但无论哪种方式，都会面临三个“致命问题”：
1. 高温堆积：刀片高速摩擦晶圆（硅、碳化硅等材料），或激光能量聚焦，会瞬间产生300-800℃的高温，若不及时降温，晶圆会因热应力开裂，甚至芯片内部电路被烧毁；
2. 碎屑污染：切割过程中会产生微米级的“硅渣”（或其他材料碎屑），这些碎屑若粘在芯片表面或切割缝隙里，会导致后续封装时接触不良，直接让芯片失效；
3. 刀具损耗：金刚石刀片虽硬，但长期摩擦高温环境下，刃口会磨损变钝，不仅切割精度下降，还会增加刀具更换频率，推高成本。
而CO₂的作用，就是针对性解决这三个问题——它不是简单的“吹气”，而是扮演着“降温剂+清洁员+保护盾”三重角色，缺一不可。
二、CO₂的3个核心作用：从“保命”到“提质”，一个都不能少
作用1：高效降温——避免晶圆“热猝死”，比水冷却更安全
提到降温，很多人会想：用水不是更直接吗？但在晶圆切割里，“用水降温”是绝对的禁忌——硅是半导体材料，遇水可能导致电路短路，
且水分残留会引发晶圆氧化，后续还要额外增加“烘干除水”步骤，反而增加成本和风险。
而CO₂的降温逻辑，完美适配半导体工艺的“无水要求”：
- 物理降温：CO₂通常以“干冰颗粒”或“高压气态”形式喷射到切割区域——干冰（固态CO₂）接触高温瞬间升华，
会吸收大量热量（升华热约573千焦/千克），能快速将切割点温度降至100℃以下；即使是气态CO₂，高压喷射时也会因膨胀吸热，形成局部低温区，避免高温积聚。
- 定向降温，不影响周边：CO₂可以通过精准的喷嘴聚焦在“切割刀-晶圆接触点”（或激光聚焦点），只冷却核心区域，不会让晶圆其他部位温度剧烈波动——要知道，
晶圆材料（尤其是碳化硅、氮化镓等第三代半导体）热膨胀系数极低，温度不均很容易产生内应力，导致晶圆翘曲或开裂，而CO₂的“局部降温”特性，刚好规避了这一风险。
对比其他气体：氮气虽也能降温，但降温效率只有CO₂的1/3；空气则含有氧气和水分，高温下会让晶圆表面氧化，形成“氧化层”，
影响后续芯片与封装材料的结合，所以CO₂在“降温安全性”上，是无可替代的。
作用2：强力清洁——冲走微米级碎屑，比“吸渣”更彻底
切割产生的“硅渣”有多难缠？直径通常在1-5微米（约为头发丝直径的1/20），会牢牢粘在切割缝隙（宽度仅20-50微米）或芯片表面，
用普通的“真空吸渣”很难完全清理——一旦有残留，后续“芯片封装”时，焊线可能无法与芯片电极有效接触，或封装胶水无法填满缝隙，
导致芯片在使用中出现“接触不良”“进水进尘”等问题，直接沦为“残次品”。
而CO₂的“清洁能力”，来自两个关键点：
- 高压冲击+气流裹挟：CO₂以0.5-1.2MPa的高压喷射到切割区域，形成强劲的气流，能直接将刚产生的硅渣“吹走”，避免其附着；
同时，气流会形成“局部负压”，将碎屑导向废料收集装置，减少二次污染。
- 不残留，无二次伤害：CO₂是“惰性气体”（常温下不与硅、金属等材料反应），且升华后完全变成气体，不会像水或其他清洁剂那样留下残留——要知道，
晶圆表面哪怕有微量的清洁剂残留，都可能在后续“高温焊接”时挥发，形成气泡，破坏芯片结构，而CO₂的“零残留”特性，刚好解决了这一痛点。
有人会问：用高压氮气不行吗？确实可以，但氮气的“冲击力”不如CO₂（相同压力下，CO₂的密度是氮气的1.5倍，动能更强），
清洁效率会低20%-30%，且对于粘得较紧的碎屑，氮气很难彻底吹走，最终还是会有残留风险。
作用3：保护刀具/激光头——延长寿命30%，直接降本
无论是金刚石刀片还是激光头，都是晶圆切割里的“耗材大户”——一片优质的金刚石切割刀，单价可达数千元，正常情况下能切割200-300片晶圆；
而激光头的维护成本更高，一旦损耗，更换一次就要上万元。
而CO₂能显著延长这些“贵重耗材”的寿命，核心原因是：
- 减少刀具摩擦磨损：金刚石刀片高速旋转切割时，若没有CO₂降温，刃口会因高温变软（金刚石虽硬，但高温下硬度会下降），
与晶圆的摩擦阻力增大，刃口容易出现“崩边”或“钝化”；而CO₂的降温作用，能让刃口始终保持较高硬度，同时气流能减少硅渣与刃口的摩擦，
避免碎屑“卡”在刃口缝隙里，导致切割精度下降。实际数据显示：使用CO₂冷却，金刚石刀片的寿命能延长30%-50%，
相当于每片刀能多切100片晶圆，直接降低刀具采购成本。- 保护激光头透镜：激光切割时，高温会让硅渣部分汽化，形成“烟雾”，
这些烟雾若附着在激光头的聚焦透镜上，会导致透镜污染、透光率下降，不仅激光能量减弱（切割效率变低），还可能因能量不均导致透镜炸裂。
而CO₂气流能及时将“汽化烟雾”吹走，避免其接触透镜，减少透镜清洁频率（从原来的每天清洁1次，延长到3-5天清洁1次），降低激光头的维护成本。
三、为什么偏偏是CO₂？这2个“隐藏优势”，其他气体比不了
除了上述三个核心作用，CO₂能成为晶圆切割的“标配气体”，还因为它有两个“性价比优势”，让半导体厂商无法拒绝：
成本低，易获取：CO₂是工业副产物（如化工、钢铁生产中会产生大量CO₂），经过提纯后就能使用，单价远低于氮气（液态CO₂的价格约为液态氮气的1/2），
且储存和运输方便（用高压钢瓶即可，无需特殊低温设备），对于每天消耗大量气体的半导体工厂来说，长期使用能节省一笔不小的成本。
2. 环保，符合行业趋势：半导体行业对“绿色制造”的要求越来越高，而CO₂是可循环利用的气体——切割后排出的CO₂，经过收集、提纯后可以再次使用，
不会像某些化学清洁剂那样产生有毒废料，符合全球半导体行业“碳中和”的发展趋势（如台积电、三星等大厂都在推进CO₂循环利用项目）。
四、冷知识：不是所有晶圆切割，都用“纯CO₂”
虽然CO₂优势明显，但在实际应用中，厂商会根据晶圆材料的不同，调整CO₂的“使用方式”：
- 切割普通硅晶圆：通常用“99.99%的纯CO₂”，既能满足降温清洁需求，又不会增加成本；
- 切割碳化硅（SiC）、氮化镓（GaN）等第三代半导体：这些材料硬度更高（碳化硅的硬度仅次于金刚石）、切割温度更高，
会用“CO₂+少量氧气”的混合气体（氧气占比5%-10%）——氧气能辅助燃烧部分碎屑，减少切割阻力，同时CO₂仍负责降温，避免高温氧化。
从“一根头发丝都不能错”的切割精度，到“每一分钱都要省”的成本控制，再到“绿色环保”的行业责任，CO₂在晶圆切割里的作用，看似微小，
实则是半导体制造“精细化”的缩影。其实不只是CO₂，半导体工艺里的每一个细节——比如晶圆清洗用的“超纯水”（纯度比饮用水高1000倍）、
光刻用的“极紫外光”（波长仅13纳米），都藏着无数工程师的心血。
