德国OPTRIS Xi410IP 80x44 红外应用套件德国OPTRIS Xi410IP 80x44 红外应用套件Xi 410 IP 是一款专为恶劣环境设计的工业级产品。带空气吹扫功能的水冷外壳是确保在高温工业环境中实现最佳性能的关键配件。 整个套件（包括所有电缆）经过工程设计，可承受环境温度高达 2…

产品详情

Product Detail

德国OPTRIS  Xi410IP 80°x44° 红外应用套件

德国OPTRIS  Xi410IP 80°x44° 红外应用套件

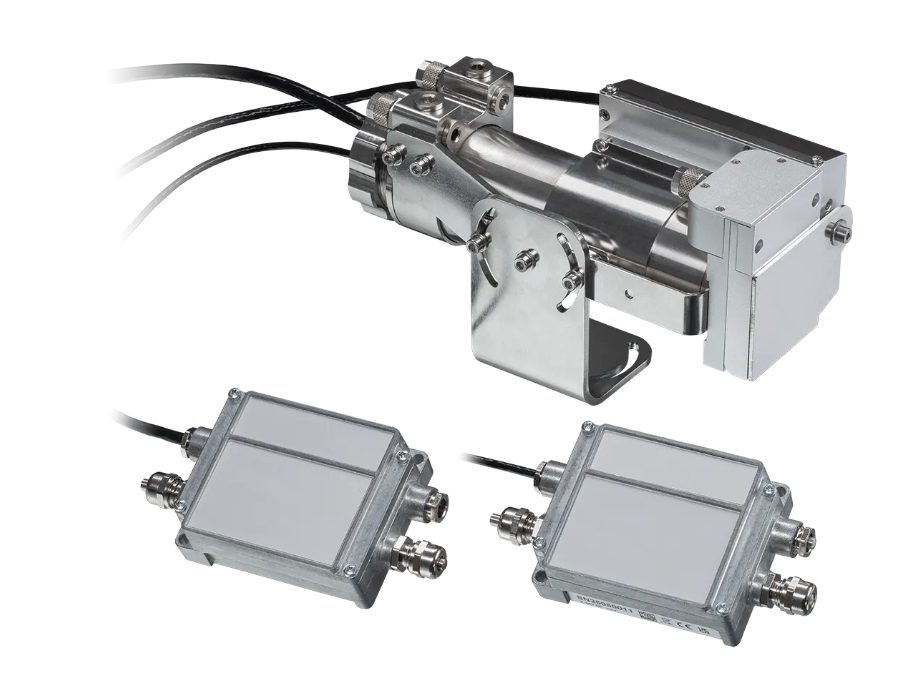

Xi 410 IP 是一款专为恶劣环境设计的工业级产品。带空气吹扫功能的水冷外壳是确保在高温工业环境中实现最佳性能的关键配件。 整个套件（包括所有电缆）经过工程设计，可承受环境温度高达 250 °C，其坚固的外壳确保 Xi 热像仪红外在高温环境中可靠运行。空气净化功能与快门相结合，为光学系统提供最佳保护，并在存在灰尘、烟雾或气体的情况下保持其清洁。工业套件已预先组装和布线，可直接使用。

  • 最高环境温度可达250°C

  • 冷却、空气吹扫及快门系统

  • 可选5米或10米高温电缆

  • 工艺接口，便于与控制系统集成

型号Xi 410 IP 18°x12°Xi 410 IP 29°x18°Xi 410 IP 53°x31°Xi 410 IP 80°x44°
探测器


光学分辨率384×240像素
像素间距17µm
探测器非制冷型探测器
光谱范围8 – 14 µm
光学滤波器无
帧频以太网: 25 Hz
自主模式: 1.5 Hz
光学
视场角18°x12°29°x18°53°x31°80°x44°
焦距[毫米］201386
F值1.10.90.90.9
光学分辨率390:1238:1128:178:1
到目标的最小距离350mm350mm250mm200mm
可互换光学镜组不
测量
目标测量范围–20 … 100 °C, 0 … 250 °C, (20) 150 … 900 °C **1),
200 … 1500 °C **2) (可选)
精度±2 °C 或 ±2 %, 取较大值
热灵敏度 (NETD)50mK
可探测的最小光斑尺寸 IFOV：1 像素0.3mm0.5mm0.7mm0.8mm
可测量的最小光斑尺寸 MFOV0.9mm1.5mm2.1mm2.4mm
测量视场 (MFOV)3×3像素
预热时间10分钟
发射率/透射率/反射率可调: 0.100…1.100
接口
接口USB 2.0 / 以太网 (100 Mbit/s) / PoE / RS 485 **2)
支持的协议USB, Ethernet (静态), RS485, 串行通信
可选: EtherNet/IP, Profinet, Ethernet TCP/IP, Modbus TCP
兼容软件PIX Connect, EasyComm, ConnectSDK, EasyAPI, DirectSDK, RTSP
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入 (模拟或数字); 光隔离
可选工业过程接口 (PIF)3x 模拟输出 (0/4–20 mA 或 0–10 V) 或警报输出 (继电器) /
3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；
可堆叠至多 3 个 PIF；光隔离
电缆长度以太网/I/O或过程接口：5m或10m高温电缆（250 °C）
图像处理
配置通过 PIX Connect
操作自主独立运行和/或计算机控制运行
功能兴趣区域的自主温度评估、线扫描、事件捕获、合并、报警、比较功能
常规
尺寸220 mm x 120 mm x 95 mm
外壳材料不锈钢
重量2800g
三脚架1/4-20 UNC
焦距电动
原产国德国
环境与认证
工作温度范围0…250°C (借助水冷壳)
存储温度范围0…50°C
相对湿度10 – 95%, 非冷凝
防护等级IP67, NEMA-4
电磁兼容性2014/30/EU
冲击IEC 60068-2-27 (25 G 和 50 G)
振动IEC 60068-2-6 (正弦波形)
IEC 60068-2-64 (宽带噪音)
标准CE, UKCA, RoHS
电源
电源以太网供电（PoE）或 5–30 VDC
电流消耗最大 2.5 W
零件编号OPTXI41IPF20T9EIC5OPTXI41IPF13T9EIC5OPTXI41IPF08T9EIC5OPTXI41IPF06T9EIC5
附加备注1) 精度说明自 150 °C 起有效
2) 如果选择此选项，则 (20)150 … 900 °C 温度范围不可用
3) 按照 VDI 5585 标准 B 方法测量噪声等效温差（NETD），黑体温度 25 °C (77 °F)，测量范围 -20…100 °C，帧率 20 Hz
