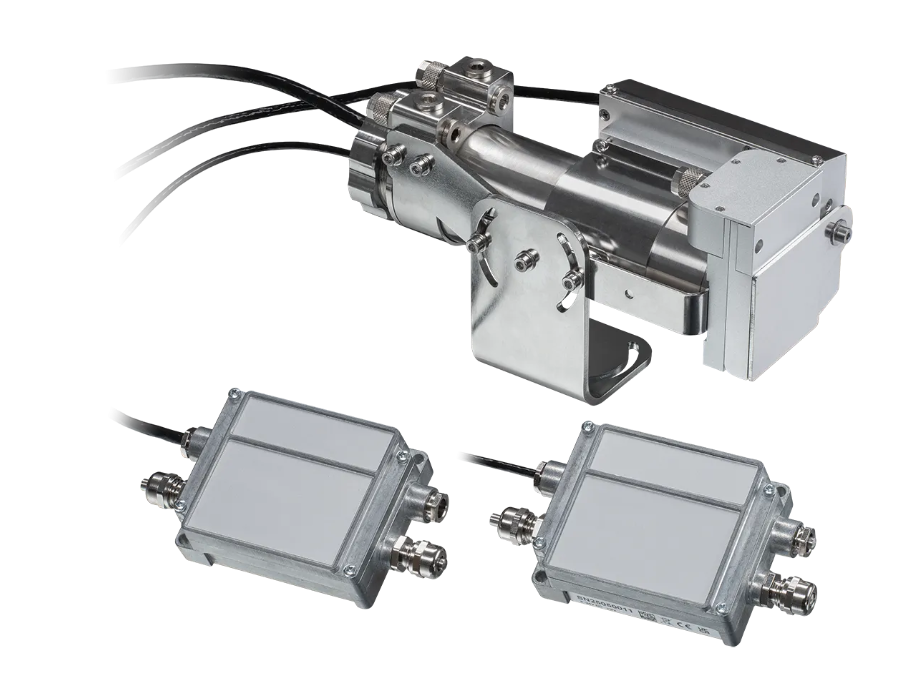

德国OPTRIS Xi1M IP 7°x5°CF 红外应用套件

Xi 1M IP 是一款专为恶劣环境下使用而设计的工业套装。其配备的水冷外壳带有吹扫装置，是在高温工业环境中实现最佳性能的关键附件。整套装置（包括所有电缆）经过设计，可承受高达 250 °C 的环境温度；坚固的外壳确保 Xi 红外热像仪在高温环境条件下的可靠运行。吹扫装置与快门的组合为光学系统提供了最佳保护，并在有灰尘、烟雾或气体的环境下保持其清洁。该工业套装预先组装并预先接线，开箱即用。

可在高达 250 °C 的环境温度下使用
冷却、吹扫与快门系统
可选 5 m 或 10 m 高温电缆
带有工艺接口，便于集成至控制系统

型号

Xi1M IP 7°x5°

Xi1M IP 14°x10°

Xi1M IP 28°x21°

Xi1M IP 7°x5°CF

探测器
光学分辨率	全分辨率: 396×300 像素 (以太网) 线扫: 396 x 8 像素 (以太网) 线扫: 396 x 1 像素 (以太网, 自主模式)
像素间距	15µm
探测器	CMOS
光谱范围	0.85 – 1.1µm
光学滤波器	无
帧频	全分辨率: 20 Hz (以太网) 1) 线扫: 500 Hz (以太网, 自主模式)1)

光学
视场角	7°x5° (396×300 像素)	14°x10° (396×300 像素)	28°x21° (396×300 像素)	7°x5°CF (396×300 像素)
焦距[毫米］	50	25	12	50
F值	2.8	1.8	2	2.8
光学分辨率	806:1	401:1	195:1	830:1
到目标的最小距离	800mm	300mm	300mm	500mm
可互换光学镜组	不

测量
目标测量范围	450 °C … 1800 °C (20Hz) 550 °C … 1800°C (500Hz) **1)
精度	对于目标温度 < 1400 °C:读数的±1 % 对于目标温度 < 1600 °C: 读数的±2 %
热灵敏度 (NETD)	< 2 K (< 900 °C) / < 4 K (< 1400 °C)
可探测的最小光斑尺寸 IFOV：1 像素	0.3mm	0.5mm	0.7mm	0.1mm
可测量的最小光斑尺寸 MFOV	1.2mm	2.5mm	2.8mm	0.4mm
测量视场 (MFOV)	4×4像素
预热时间	10分钟
发射率/透射率/反射率	可调: 0.100…1.100

接口
接口	USB 2.0, 以太网 (100 Mbit/s)
支持的协议	USB, Ethernet (静态), RS485, 串行通信可选: EtherNet/IP, Profinet, Ethernet TCP/IP, Modbus TCP
兼容软件	PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK, RTSP

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA), 1x 输入 (模拟或数字); 光隔离
可选工业过程接口 (PIF)	3x 模拟输出 (0/4–20 mA 或 0–10 V) 或警报输出 (继电器) / 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；可堆叠至多 3 个 PIF；光隔离
电缆长度	以太网/ I/O 或过程接口：5 m 或 10 m 高温电缆（250 °C）

图像处理
配置	通过 PIX Connect
操作	自主独立运行和/或计算机控制运行
功能	兴趣区域的自主温度评估、线扫描、事件捕获、合并、报警、比较功能

常规
尺寸	220 mm x 120 mm x 95 mm
外壳材料	不锈钢
重量	2800g
三脚架	1/4-20 UNC
焦距	电动
原产国	德国

环境与认证
工作温度范围	0…250°C (借助水冷壳)
存储温度范围	0…50°C
相对湿度	10 – 95%, 非冷凝
防护等级	IP67, NEMA-4
电磁兼容性	2014/30/EU
冲击	IEC 60068-2-27 (25G和50G)
振动	IEC 60068-2-6 (正弦波形); IEC 60068-2-64 (宽带噪音)
标准	CE, UKCA, RoHS

电源
电源	以太网供电（PoE）或 8–30 VDC
电流消耗	最大2.5 W

零件编号	OPTXI1MIPO7SFT1EIC5	OPTXI1MIPO14T1EIC5	OPTXI1MIPO28T1EIC5	OPTXI1MIPO7CFT1EIC5
附加备注	1) 焦距为 50 mm 的型号，其启动温度范围在 20 Hz 模式下提高至 525 °C，在 500 Hz 模式下提高至 575 °C 2) 使用 RS485 接口时，直接输入和输出不可用
