德国OPTRIS  Xi440 IP 36°x26° 红外应用套件

德国OPTRIS  Xi440 IP 36°x26° 红外应用套件

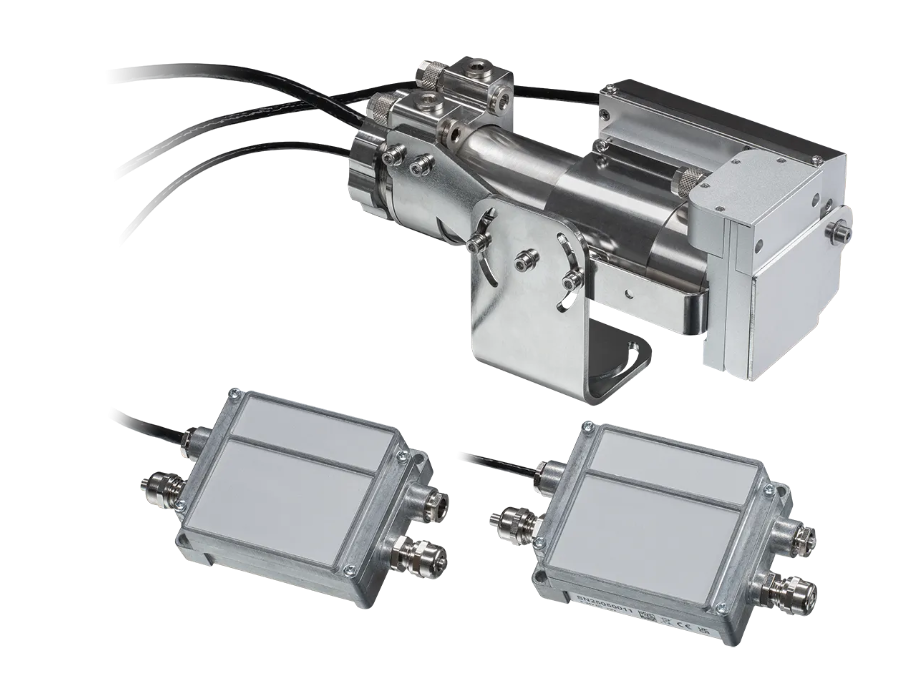

Xi 440 IP 是一款专为恶劣环境下使用而设计的工业套装。其配备的水冷外壳带有吹扫装置，是在高温工业环境中实现最佳性能的关键附件。整套装置（包括所有电缆）经过设计，可承受高达 250 °C 的环境温度；坚固的外壳确保 Xi 红外热像仪在高温环境条件下的可靠运行。吹扫装置与快门的组合为光学系统提供了最佳保护，并在有灰尘、烟雾或气体的环境下保持其清洁。该工业套装预先组装并预先接线，开箱即用。

  • 可在高达 250 °C 的环境温度下使用

  • 冷却、吹扫与快门系统

  • 可选 5 m 或 10 m 高温电缆

  • 带有工艺接口，便于集成至控制系统

型号Xi440 IP 22°x17°Xi440 IP 36°x26°Xi440 IP 65°x45°
探测器
光学分辨率440×480 像素
像素间距12µm
探测器非制冷型探测器
光谱范围8 – 14µm
光学滤波器无
帧频32Hz
光学
视场角22°x17°36°x26°65°x45°
焦距[毫米］20138
F值1.10.90.9
光学分辨率550:1350:1210:1
到目标的最小距离350mm350mm250mm
可互换光学镜组不
测量

目标测量范围–20 … 100 °C; 0 … 250 °C; (20) 150 … 900 °C **1)
精度±2 °C or ±2 %, 取较大值
热灵敏度 (NETD)80mK
可探测的最小光斑尺寸 IFOV：1 像素0.3mm0.5mm0.7mm
可测量的最小光斑尺寸 MFOV1.2mm2.0mm2.8mm
测量视场 (MFOV)4×4像素
预热时间10分钟
发射率/透射率/反射率可调: 0.100…1.100
接口
接口USB
可选：USB GigE（PoE）接口
支持的协议USB 2.0
兼容软件PIX Connect, ConnectSDK, EasyAPI, DirectSDK
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA), 1x 输入 (模拟或数字); 光隔离
可选工业过程接口 (PIF)2x 0–10 V 输入，数字输入（最大 24 V）
3x 0/4–20 mA 输出，3x继电器（0–30 V / 400 mA），故障安全继电器
电缆长度USB / 过程接口：5 m 或 10 m 高温电缆（250 °C）
图像处理
配置通过 PIX Connect
操作计算机控制运行
功能测量兴趣区域、线扫描、事件捕获、合并、报警、比较功能、温度-时间曲线、温度分布、记录与回放、触发 …
常规
尺寸220 mm x 120 mm x 95 mm
外壳材料不锈钢
重量2800g
三脚架1/4-20 UNC
焦距电动
原产国德国
环境与认证
工作温度范围0…250°C (借助水冷壳)
存储温度范围0…50°C
相对湿度10 – 95%, 非冷凝
防护等级IP67, NEMA-4
电磁兼容性2014/30/EU
冲击IEC 60068-2-27 (25G和50G)
振动IEC 60068-2-6 (正弦波形); IEC 60068-2-64 (宽带噪音)
标准CE, UKCA, RoHS
电源
电源USB
电流消耗最大2.5W
零件编号OPTXI44IPO22T9C5OPTXI44IPO36T9C5OPTXI44IPO65T9C5
附加备注1)精度声明自150°C起有效
