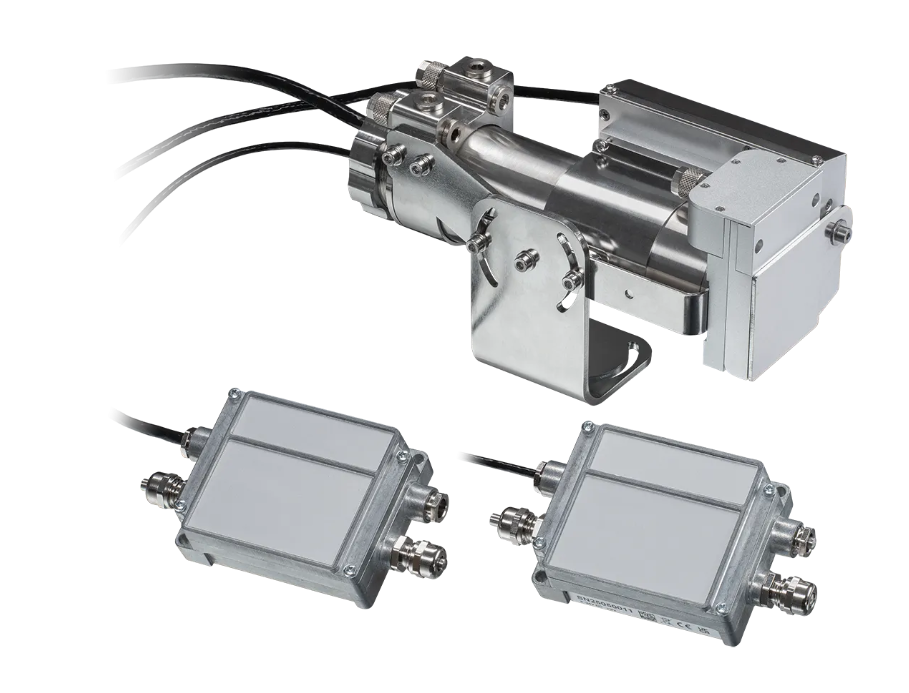

德国OPTRIS Xi1M FP 14°x10° 红外应用套件

Xi 1M FP 炉窑套装专为恶劣工况下的使用而设计。水冷外壳与层流吹扫法兰的组合是在高温工业环境中实现最佳性能的关键附件。整套装置（包括所有电缆）经过设计，可承受高达 250 °C 的环境温度；其坚固的外壳确保 Xi 红外热像仪在高温环境条件下的可靠运行。层流吹扫法兰可方便地直接安装在炉壁上，并配有集成保护窗口，为热像仪光学部件提供最佳保护。它确保在有灰尘、烟雾或气体的环境下保持镜头清洁。炉窑套装已预先组装和接线，开箱即用。

可在高达 250 °C 的环境温度下使用
带吹扫功能的法兰，便于直接安装在炉壁上
可选 5 m 或 10 m 高温电缆
带有工艺接口，便于集成至控制系统

型号

Xi1M FP 7°x5°

Xi1M FP 14°x10°

Xi1M FP 28°x21°

Xi1M FP 7°x5° CF

探测器
光学分辨率	全分辨率: 396×300 像素 (以太网) 线扫: 396 x 8 像素 (以太网) 线扫: 396 x 1 像素 (以太网, 自主模式)
像素间距	15µm
探测器	CMOS
光谱范围	0.85 – 1.1µm
光学滤波器	无
帧频	全分辨率: 20 Hz (以太网) 1) 线扫: 500 Hz (以太网, 自主模式)1)

光学
视场角	7°x5° (396×300 像素)	14°x10° (396×300 像素)	28°x21° (396×300 像素)	7°x5°CF (396×300 像素)
焦距[毫米］	50	25	12	50
F值	2.8	1.8	2	2.8
光学分辨率	806:1	401:1	195:1	830:1
到目标的最小距离	800mm	300mm	300mm	500mm
可互换光学镜组	不

测量
目标测量范围	450 °C … 1800 °C (20Hz) 550 °C … 1800°C (500Hz) **1)
精度	对于目标温度 < 1400 °C:读数的±1 % 对于目标温度 < 1600 °C: 读数的±2 %
热灵敏度 (NETD)	< 2 K (< 900 °C) / < 4 K (< 1400 °C)
可探测的最小光斑尺寸 IFOV：1 像素	0.3mm	0.5mm	0.7mm	0.1mm
可测量的最小光斑尺寸 MFOV	1.2mm	2.5mm	2.8mm	0.4mm
测量视场 (MFOV)	4×4像素
预热时间	10分钟
发射率/透射率/反射率	可调: 0.100…1.100

接口
接口	USB 2.0 / 以太网 (100 Mbit/s) / PoE / RS485 **2)
支持的协议	USB、以太网（静态）、RS485 **2)、串行通信可选：EtherNet/IP、Profinet、Modbus TCP、Ethernet TCP
兼容软件	PIX Connect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA), 1x 输入 (模拟或数字); 光隔离
可选工业过程接口 (PIF)	3x 模拟输出 (0/4–20 mA 或 0–10 V) 或警报输出 (继电器) / 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；可堆叠至多 3 个 PIF；光隔离
电缆长度	以太网 / I/O 或过程接口：5 m 或 10 m 高温电缆（250 °C）

图像处理
配置	通过 PIX Connect
操作	自主独立运行和/或计算机控制运行
功能	兴趣区域的自主温度评估、线扫描、事件捕获、合并、报警、比较功能

常规
尺寸	220 mm x 200 mm x 140 mm
外壳材料	不锈钢
重量	2800g
三脚架	1/4-20 UNC
焦距	电动
原产国	德国

环境与认证
工作温度范围	0…250°C (借助水冷壳)
存储温度范围	0…50°C
相对湿度	10 – 95%, 非冷凝
防护等级	IP67, NEMA-4
电磁兼容性	2014/30/EU
冲击	IEC 60068-2-27 (25G和50G)
振动	IEC 60068-2-6 (正弦波形); IEC 60068-2-64 (宽带噪音)
标准	CE, UKCA, RoHS

电源
电源	以太网供电（PoE）或 8–30 VDC
电流消耗	最大2.5 W

零件编号	OPTXI1MFPO7SFT1EIC5	OPTXI1MFPO14T1EIC5	OPTXI1MFPO28T1EIC5	OPTXI1MFPO7CFT1EIC5
附加备注	1) 焦距为 50 mm 的型号，其启动温度范围在 20 Hz 模式下提高至 525 °C，在 500 Hz 模式下提高至 575 °C 2) 使用 RS485 接口时，直接输入和输出不可用
