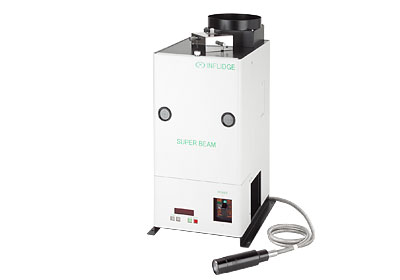

超束加热器SBH300A强调紧凑性，束缚光纤与聚焦透镜的组合可提供从φ1到φ5毫米的聚光加热。
它广泛用于基础实验和焊接安装、树脂加热、熔化和金属加热的验证。

超束加热器SBH-300A（氙气300瓦型）的特点如下：

  • 300W氙气灯 使用
    低功率氙气灯（300W）能提供高效光能，具备多功能性、实用性和低成本。

  • 弧观测系统 最佳光聚焦状态可以通过更换
    灯具相关的校准（光学轴调整）轻松设置。

  • 微型化 光源（灯房）与电源部分的集成
    使其体积紧凑轻便。

主要应用

  • 用于无铅焊锡的自动化热源（焊接特殊形状部件的磁极部分等工艺）

  • 树脂的加热和熔融（例如对细工件、医用管材进行微加热等）

名字超级光束加热器
风格SBH-300
输入电压AC100V 50/60Hz
输入功率（功耗）700W（最大功率）
使用的灯具氙灯
灯额定电压DC20V±2V
额定功率300W　
额定电流15A
预期寿命1000小时

规范

系统

快门开关（开/合） 快门
开闭时间控制功能（0.1至999.9秒） 可变
输出 0至63级 调光
灯 使用时间显示

外部遥控器可能
灯具对齐

X Y Z 阶段（手动微调）
带灯具位置确认监测器

曝光时间设置

设置范围（手动时0.1秒到999.9秒）
远程时与外部信号同步（无开门和关闭时间设置功能）

反射镜系统椭圆镜反射（双镜）
远程带并行输入输出的信号控制
远程连接器（CN1）D sub 25pin 连接器（母头）
远程连接器（CN2）D 型 9pin 低音连接器（用于错误输出信号）
灯光开着和关着

断路器SW通启后，
可以通过D-SUBB12 PIN信号远程输入，或手动（专用SW）输入

冷却方法强制风冷（专用风扇）
重启时间灯熄灭后大约10分钟
保护特征灯具寿命、冷却时灯泡启动、灯具故障
温度保护恒温器保护
尺寸266票（西）×328票（民主）×516票（民选）
重量约20公斤

结构

3.1 总体结构

即使在之前1.1和1.2的使用状态下，结构也应足够耐用。

3.2 百叶窗

通过开合
实现输出控制 机构：通过步进电机
实现开环控制 开合时间：约0.3秒
作方法：手动（从作面板设置）或远程控制

3.3 调光

可调节透射光，旋转板（64级控制）
机构：步进电机
开环控制 可变范围0至300W（0至63）
作方法：手动或外部遥控

3.4 灯具对齐

在设备正面的校准监测器上进行调整。
电极（阴极）对准显示器准星中心。

3.5 嘴巴

束光纤安装底座位于设备本体侧面底部。
（灯光发射的第二焦点聚焦光被捕获到束光纤维中）

3.6 椭圆镜灯泡的发光是集中的。
3.7 风扇电机

灯室及强制冷却电源×1台
AC100V 50/60Hz 14/13W

3.7 捆绑光纤

它捕捉并传输上述灯泡的发光（聚光）。
注：结构和特性请参阅光纤配送图纸。

3.8 聚焦透镜

上述光纤传输光是集中的。
注：结构和特性请参阅集中机交付图。
