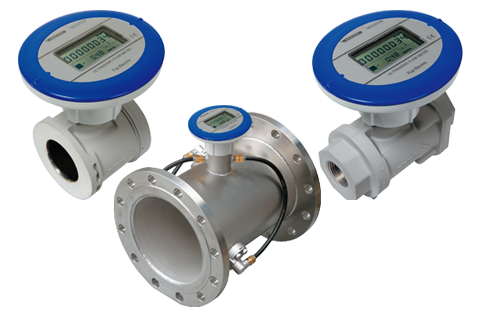

FUJI Electric富士电机 FWD 超声波流量计

FUJI Electric富士电机 FWD 超声波流量计

特点

  • 适合多种管道口径，满足您多种需要。
    适用于口径25mm～200mm。

  • 不发生压力损失，实现了能量零损耗。
    本产品采用超声波探测原理。
    只要测量管道内没有突起物，就可实现压力零损耗。

  • 耐油雾，不需要使用油雾过滤器。
    能够准确测量含油雾的流体。

  • 使用电池驱动，无需安装电源。
    提供内置型锂电池(可运转10年)。

  • 配备标准换算。
    显示换算为标准状态的气体使用量及温度、压力。

  • 可测量并输出正逆流量值

主要规格

适用管道口径(mm)25,32,40,50,65,80,100,150,200
电源电压DC24V±10%或内置锂电池(周围温度为20℃时，电池寿命约为10年)
额定功率DC24V：1.1W以下
测量流体空气(主要是工厂空气)或氮气(适用管道口径25～80mm)
测量流体温度-10～60℃、90%RH以下
使用压力0～1MPa(表压)
流量范围(实际流量)
测量精度		口径(mm)流量范围(m3/h)精度±2.0% of rate±5.0% of rate25±0.6～35±3.5～35m3/h±0.6～3.5m3/h32±1.1～65±6.5～65m3/h±1.1～6.5m3/h40±1.3～80±8～80m3/h±1.3～8m3/h50±2.5～150±15～150m3/h±2.5～15m3/h65±4～240±24～240m3/h±4～24m3/h80±5～300±30～300m3/h±5～30m3/h100±10～500±50～500m3/h±10～50m3/h150±24～1200±120～1200m3/h±24～120m3/h200±40～2000±200～2000m3/h±40～200m3/h
换算精度±2.5% of rate(压力为500kpa、温度为25℃时）
显示(按钮切换)主显示、副显示：累计流量值、瞬时流量值、温度、压力
输出信号
(电池内置规格时不具备该规格)

  • 电流输出 DC4～20mA 、负载电阻400Ω以下、上限输出电流22mA
    (瞬时流量、压力、温度的输出可通过按钮选择)

  • 接点输出　漏极开路输出　2点
    输出1：单位脉冲(正流) 　输出2：单位脉冲(逆流)、上下限警报
    脉冲输出单位：0.1Nm3/P、1Nm3/P

连接方式口径25、32mm口径25mm：Rc1、32mm：Rc1-1/4
口径40～80mm对夹型(JIS10K法兰嵌入）
口径100～200mmJIS10K法兰
接气部位材质铝合金、PPS、氟硅橡胶等
安装场所室内、室外（相当于IP64）
保存温度-20～70℃、无结露
