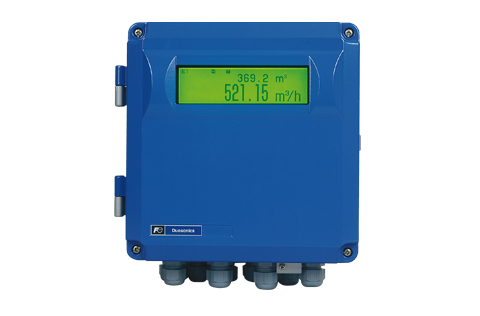

FUJI Electric富士电机 FSH 超声波流量计

产品目录

FUJI Electric富士电机 FSH 超声波流量计

FUJI Electric富士电机 FSH 超声波流量计

FUJI Electric富士电机 FSH 超声波流量计FUJI Electric富士电机 FSH 超声波流量计特点利用超声波反射特性的脉冲多普勒法与利用超声波穿透特性的传播时间差法的自动切换， 可适用于种类广泛的液体进行测量，而不管是否混有气泡或颗粒。以0.5%～1%的高精度测量流经配管的液…

产品详情

Product Detail

FUJI Electric富士电机 FSH 超声波流量计

FUJI Electric富士电机 FSH 超声波流量计

特点

  • 利用超声波反射特性的脉冲多普勒法与利用超声波穿透特性的传播时间差法的自动切换， 可适用于种类广泛的液体进行测量，而不管是否混有气泡或颗粒。

  • 以0.5%～1%的高精度测量流经配管的液体的体积流量。

  • 采用脉冲多普勒法测量时，通过计算机可实时显示流速的分布(选配件)。

  • 高速响应：0.2秒/脉冲多普勒法
    0.5秒/传播时间差法

  • 采用无需配管施工的夹紧式检测器

  • 也可适用双测量线

主要规格

适用流体测定流体超声波能穿透的均质液体
原油、排水、浆液流体、染料、豆浆等
流体的温度-40～100℃(小口径传感器)
-40～80℃(其他传感器)
适用配管配管口径口径(内径)检验器型号Φ50～Φ100mmFLWS12Φ100～Φ200mmFLWS21Φ200～Φ500mmFLWS40Φ500～Φ1000mmFLWS50
配管材质塑料(PVC、FRP等)、金属(钢管、不锈管、铜管、铝管等)
内衬材质沥青环氧、砂浆等
性能精度方式口径(内径)mm流速范围精度脉冲多普勒方式Φ50～Φ100mm1.5m/s～4m/s±0.5% of rate0m/s～1.5m/s±0.0075m/sΦ100～Φ1000mm1m/s～4m/s±1.0% of rate0m/s～1m/s±0.01%m/s传播时间差方式Φ13～Φ50以下2m/s～32m/s±1.5% of rate0m/s～2m/s±0.03m/sΦ50～Φ300以下2m/s～32m/s±1.0% of rate0m/s～2m/s±0.02m/sΦ30～Φ6000以下1m/s～32m/s±1.0% of rate0m/s～1m/s±0.01m/s
响应时间0.2秒(脉冲多普勒方式)
0.5秒(传播时间差方式)
测定范围0～±0.3m/s～4m/s(脉冲多普勒方式) → 0～±0.3m/s～±4m/s(脉冲多普勒方式)
0～±0.3m/s～32m/s(传播时间差方式) → 0～±0.3m/s～±32m/s(传播时间差方式)
检验器种类小口径传感器(型号:FSWS12)
小型传感器 (型号:FSWS21)
中型传感器 (型号:FSWS40)
大型传感器 (型号:FSWS50)
安装方法在配管外侧缠绕不锈钢钢带进行安装(Z法安装)
连接检测器—变换器间的防水连接器连接电缆最长150m
变换器安装方法壁面安装
电源电压AC100~240V 50/60Hz或DC20~30V
模拟量输出DC4~20mA
接点输出继电器接点(1点)、晶体管输出(2点)
可对正方向累计、反方向累计、报警、动作量程、流量开关进行任意分配
通信功能RS485，RS232C(切换选择)
显示部图形LCD(带背光)，240×64点阵
标准功能显示语言日语(汉字、平假名)、英语、法语、独语、西班牙语 (可选)
测量显示瞬时流速/瞬时流量显示(10位)以及累计值显示(10位)
各种流量单位的设定。
正向双量程可任意设定正方向的2个量程并进行接点输出
流量开关可任意设定上限值、下限值并进行接点输出
累计开关可任意设定累计值的上限值并进行接点输出
低流量截断0～5m/s
阻尼可针对模拟量输出、流量/流速显示进行设定
其它正、反量程设定、输出过量程、零点调整等
选配件流速分布输出(附带计算机软件、计算机另行准备)
传感器楔型部位温度测量(温度传感器电缆另行准备)
双测量线(配备2套连接检测器的电缆)
重量变换器约5kg
检测器约1.2kg~3.2kg
结构变换器IP67(防浸型)，非防爆
检测器IP67(防浸型)，非防爆
