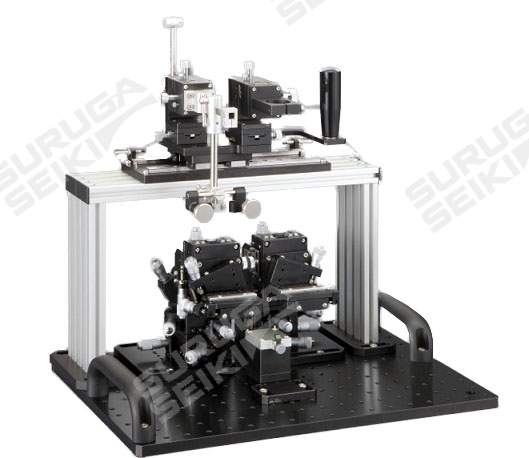

SURUGA骏河精机 光纤耦合 E8203B

产品目录

SURUGA骏河精机 光纤耦合 E8203B

SURUGA骏河精机 光纤耦合 E8203B

SURUGA骏河精机 光纤耦合 E8203BSURUGA骏河精机 光纤耦合 E8203B基本項目型式E8203BCADRoHS対応○基本规格品名波导手动调芯系统：E8203B移动量：X轴[mm]6.5移动量：Y轴[mm]6.5移动量：Z轴（光轴）[mm]6.5移动量：θx轴[]2.5移动量：θy轴[]2.5移动量：θz轴[]4分…

产品详情

Product Detail

SURUGA骏河精机   光纤耦合   E8203B

SURUGA骏河精机   光纤耦合   E8203B


基本項目型式E8203B
CAD
RoHS対応○
基本规格品名波导手动调芯系统：E8203B
移动量：X轴[mm]±6.5
移动量：Y轴[mm]±6.5
移动量：Z轴（光轴）[mm]±6.5
移动量：θx轴[±°]±2.5
移动量：θy轴[±°]±2.5
移动量：θz轴[±°]±4
分辨率：X轴
[μm/刻度]（粗调）		10
分辨率：X轴
[μm/刻度]（微调）		0.5
分辨率：Y轴
[μm/刻度]（粗调）		10
分辨率：Y轴
[μm/刻度]（微调）		0.5
分辨率：Z轴
[μm/刻度]（粗调）		10
分辨率：Z轴
[μm/刻度]（微调）		0.5
分辨率：θx轴
[″/刻度]		约29
分辨率：θy轴
[″/刻度]		约28
分辨率：θz轴
[″/刻度]		约33
备注※支持波导器器件（分束器）的调芯～UV粘接的手动线用调芯单元。
