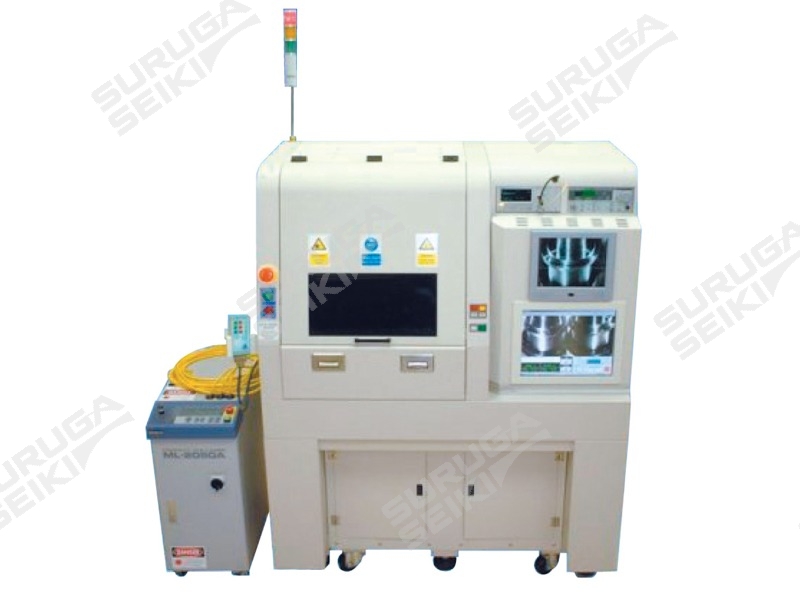

SURUGA骏河精机   光纤耦合   YS-1100

SURUGA骏河精机   光纤耦合   YS-1100


基本項目型式YS-1100
CAD
RoHS対応-
基本规格品名YAG焊接调芯系统：YS-1100系列
调芯单元X轴
移动量[mm]		20
调芯单元Y轴
移动量[mm]		20
调芯单元θx轴
移动量[±°]		5
调芯单元θy轴
移动量[±°]		5
调芯单元θz轴
移动量[°]		360
套圈单元
（Z轴/光轴）移动量[mm]		70
YAG头单元Y轴
移动量[mm]		20
YAG头单元Z轴
移动量[mm]		30
调芯单元X轴
分辨率[um/脉冲(MS1/20)]		0.05
调芯单元θx轴
分辨率[°/脉冲(Full)]		0.0025
调芯单元θy轴
分辨率[°/脉冲(Full)]		0.002
调芯单元θz轴
分辨率[°/脉冲(Full)]		0.004
套圈单元
（Z轴/光轴）分辨率
[um/脉冲(MS1/20)]		0.05
YAG头单元Y轴
分辨率[um/脉冲(Full)]		1
YAG头单元Z轴
分辨率[um/脉冲(Full)]		1
备注※从LD/PD模块的自动调芯到YAG激光焊接全自动进行。
