SURUGA骏河精机光纤耦合 EW50H-CH

基本項目	型式	EW50H-CH
	CAD
	RoHS対応	-

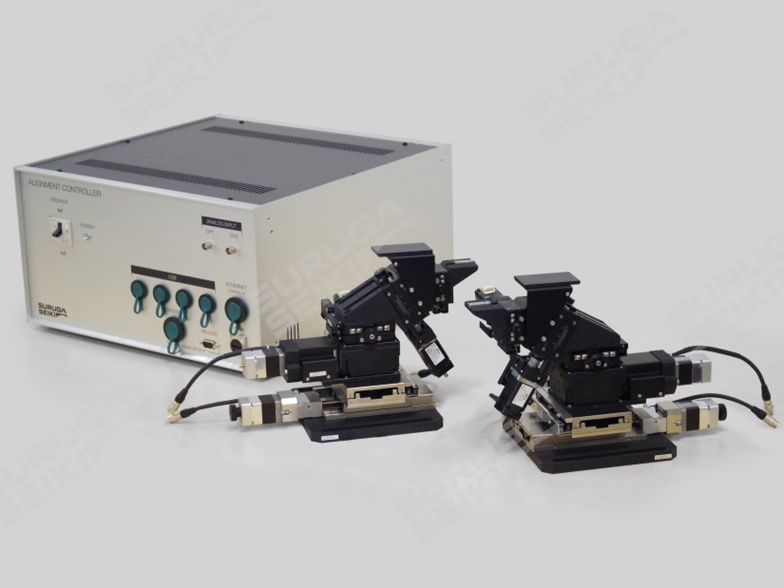

基本规格	品名	EW50-CH 12轴调芯控制器和滑台组合套
控制器规格	电源	AC 100～240V +/- 10%、50/60Hz、最大650VA
	外形尺寸(Controller)	外形尺寸: 430(W) x 462.3(D) x 231.5(H) mm（包含突起部分）
	重量 (Controller)	17.5kg
	控制轴数	最大12轴
	马达控制方式	闭环控制
	搭载调芯软件	单轴耦合、XY耦合（Flat）、XYZ耦合（Focus)、以及XYθZ耦合（Rotate)
	调芯用模拟输入	DC 0～10V、2通道
	通信接口	主机控制器（PC):以太网链接外部功率计：以太网/RS232C/USB链接
	用户端口	显示器输出口用HDMI端口键盘/鼠标/触摸屏I/F用 USB端口
滑台规格	外形尺寸(滑台)	300.4(W)×264(D)×206(H)㎜(包含突起部分）
	重量 (滑台)	6.7kg/台
	移动量：X[mm]	50
	移动量：Y[mm]	10
	移动量：Z[mm]	50
	移动量：θx[±°]	6
	移动量：θy[±°]	8
	移动量：θz[±°]	8
	分辨率:X[μm/脉冲]	0.01
	分辨率:Y[μm/脉冲]	0.005
	分辨率:Z[μm/脉冲]	0.01
	分辨率:θx[°/脉冲](Full)	0.000128
	分辨率:θy[°/脉冲](Full)	0.000156
	分辨率:θz[°/脉冲](Full)	0.000167
备注	附件	・马达电缆 6根・编码器电缆 6根・高分辨率马达电缆 6根・高分辨率编码器电缆 6根・传感器电缆 12根・电源电缆 1根・滑台安装用内六角螺栓公称直径M6 长度12mm 8个
	特点	这款控制器配备了调芯软件，能够在SiP、分流器和AWG等波导器件的研发阶段实现数据的重复特性和缩短评估时间。与手动机型一样，根据客户的用途和自身的设备情况，客户可自己构建最适合的调芯系统的核心设备。
	※	１）CAD数据将根据要求另行发送。２）控制器和滑台成套使用，故无法使用于其他公司的标准滑台。３）我们将单独与您联系为您提供使用手册。
