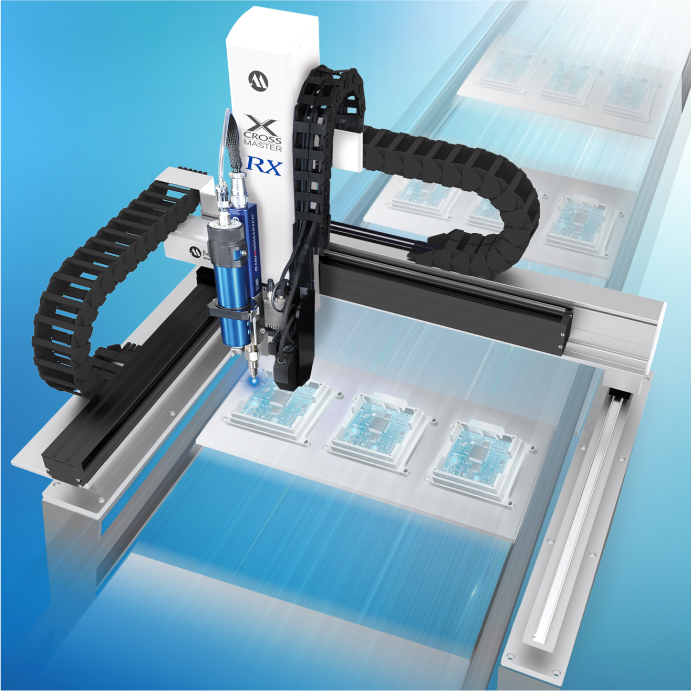

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂

产品目录

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂新时代令和的在线运动UNIT。・级别最高0.005mm的重回定位精度。・角部也保持一定的画幅。・涂布模式编辑软件MuCADV对应。・田赛网络应对。品名CROSSMASTER 560ΩXCROSSMAS…

产品详情

Product Detail

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂

MUSASHI武藏 XM560OMEGAX-4A-R-SS 直角坐标机械臂

新时代令和的在线运动UNIT。

・级别最高±0.005mm的重回定位精度。
・角部也保持一定的画幅。
・涂布模式编辑软件MuCADV对应。
・田赛网络应对。

品名
CROSSMASTER 560ΩX
CROSSMASTER 780ΩX
型号

XM560OMEGAX-3A-L-SS/

XM560OMEGAX-3A-R-SS

XM560OMEGAX-4A-L-SS/

XM560OMEGAX-4A-R-SS

XM780OMEGAX-3A-L-SS/

XM780OMEGAX-3A-R-SS

XM780OMEGAX-4A-L-SS/

XM780OMEGAX-4A-R-SS

控制轴数
3轴
4轴
3轴
4轴
X、Y轴工作范围
500×600mm
700×800mm
Z轴动作范围
150mm
W轴动作范围
-
±360°
-
±360°
外形尺寸*1 W
1031mm
1239mm
外形尺寸*1D
971mm
1171mm
外形尺寸*1H
630mm
　　
　　
　　　　共同规格
　　
控制方式*2
PTP控制、插值控制
3次元插值机能
直线、圆弧、圆、圆、圆、圆、圆、棱线
输入/输出信号点数版用输入
20分钟
输入输出信号点数版用输出
23分钟
程序输入方式
编程器、PC
程序显示语言
和/英/中
程序容量*3
40000步骤(999频道)
程序体情式内部
内部存储器
程序体情式外部
程序编辑软件(PC)的强化
程序编辑软件
MuCADV(选购)
控制器外形尺寸
W450×D340×H265mm(不包括突起部)
控制器质量
18kg
