OHKURA大仓 数字程序控制器  EC5900R

OHKURA大仓 数字程序控制器  EC5900R

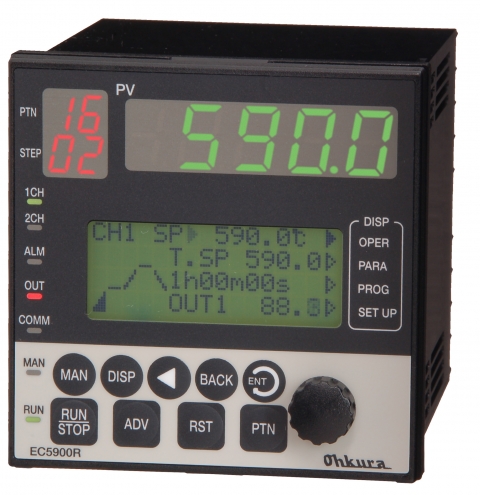

EC5900R 型数字程序控制器最多有 400 个步骤（每个模式最多 100 个步骤）和最多 19 个模式。 16 个字符×4 行显示器位于中央，以增强注释显示，实现易用性和高性能。 此外，程序模式的图形显示使您可以直观地掌握流程的进度。

长处

■ 人性化显示
程序模式的图形显示与设定值、测量值和剩余时间同时显示，因此您可以直观地掌握过程的进度。


■ 1通道型和2通道型 1通道型 基本格式 ： EC5900R
2通道型 基本格式 ：
EC5950R
■ 程序功能
齐全 ● 最多400步， 19 种大容量程序
模式 ● DO：最多 15 点，DI：最多 12 点
● 时间单位：小时、分钟和小时、分钟和秒可以
切换 ● 您可以使用步骤删除/插入功能和模式删除/复制功能轻松编辑程序模式。

■ 各种控制功能 具有抑制
过冲的防过冲功能和多PID/程序PID，可应用于广泛的应用。

■ 合规标准
防尘防水标准：JIS C 0920 IP65（前面板）


规范
分类项目/功能EC5900R
输入测量点数量1
显示测量值和设定值4 位或 5 位切换
测量
周期（控制周期）		100 毫秒
输入类型热电偶：B、R、S、K、E、J、T、WRe5-26、N、PR40-20、PLII.、U、L、Au-Fe
直流电压： ±10,0~20,0~50mV，0~1,0~5,1~5,0~10V 直流
电流： 4~20mA DC
RTD：Pt100、JPt100
性能和特性精度评级±（0.1%FS+1digit）
噪声抑制率正常模式抑制比：60 dB 或更高，共模抑制比：140 dB 或更高
程序程序数量1
步数MAX400 （MAX100/图形）
模式数量最大19
设置方法通过设置时间和目标值实现 X-Y 形状
功能顺序接点：最多 4 点、条件输入：最多 4 点、
保证浸泡功能、重复功能、图案链接功能、PV 启动功能
控制类PID 控制、PD 控制、ON-OFF 控制、3 位控制（2 个输出：可选）
调音自动调整
控制输出得分1 点（标准）+ 1 点（选项）
类继电器触点：A 触点 250V AC 3A（电阻负载）
SSR 驱动：ON：15V DC（最大 20mA） OFF：0V
电流：4~20mA DC （Max600Ω）， 0~5mA DC （Max2kΩ）
警报和
触点输出		点数和接触容量・ 最多5点（2点：标准，2点：可选，1点：如果不使用继电器进行控制输出，可以指定） A触点，单侧共模，250V AC 1A轴（阻性负载））
・10点（集电极开路输出，可选（DI/DO连接器），30V DC 20mA）
・8点（触点，选项：DI/扩展用/ 使用 DO 适配器（单独出售） 250V AC 1A Max（电阻负载）） 可选择
DI/DO 连接器或 DI/DO 适配器
功能顺序触点输出、警报输出（最多 4 点）、状态输出
联系人输入得分・4点（标准、光耦合器驱动15V DC 1mA）、
8点（选项：指定DI/DO连接器、触点输入）、
7点（选项：扩展用DI/DO适配器（另售）、触点输入）可选择DI/DO连接器或DI/DO适配器。
功能程序作（RUN/STOP、RESET、ADVANCE、模式切换）、条件输入、
AUTO/MAN 切换、控制 RUN/STOP 切换
选择通信RS-232C、RS-422A、RS-485（专用通信模块和通信电缆另售，RS-485 为内置型）
传输功率1 点，4~20 或 0~20mA DC （最大 600Ω）
扩展接口 （ARCNET）®令牌传递，N对N通信传输速度：2.5Mbps
加热器监控功能，连接EC5500R和EC5800进行协调控制
伺服驱动器输出作单元电源：20~100V AC，50/60Hz 输出 SSR：1A AC Max，
用于单相电容电机
权力额定电源电压100~240V 交流电，50/60Hz
最大功耗最大 30VA
结构尺寸 （mm）96 （W） × 96 （H） × 111.3 （D）（不包括表盘）
质量约 500 克
使用环境工作温度范围-10~55°C
