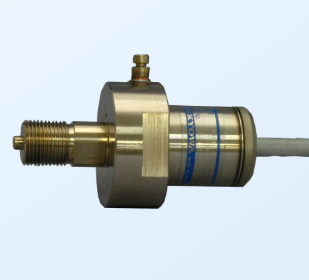

KYOWA共和电业  压力传感器  PHB-A-20MP

KYOWA共和电业  压力传感器  PHB-A-20MP



规格

性能

额定容量

20 MPa

非线性

±0.4%RO或以内

滞后

±0.4%RO或以内

反复性

±0.2％RO或以下

额定输出

2.2 mV/V（4400×10-6应变量）±15%

环境特性

允许使用温度范围

-196～210℃（电缆前端接头为-25～85℃）

温度补偿范围

-196～200℃（电缆前端接头为-25～85℃）

零点温度影响

±0.03%RO/℃或以内

输出温度影响

±0.03%/℃或以内

电气特性

最大激励电压

15 V AC或DC

推荐激励电压

1～10 V AC或DC

输入电阻

350 Ω±2%

输出电阻

350 Ω±2%

电缆

0.3 mm2，4芯屏蔽氟化乙烯树脂线3 m，外径5 mm，
前端插头 PRC03-12A10-7M
（屏蔽线与主机连接）

机械特性

安全过载

120%

固有频率

约40 kHz

重量

约270 g（不含电缆）

材料

主机为不锈钢，液体接触部位为SUS630

保护等级

IP51（IEC 60529）

安装螺纹

G3/8 外螺纹

Compliance

Directive 2011/65/EU,(EU)2015/863(10 restricted substances) (RoHS)

特别说明

本产品的排气口是以压力介质为液体而设计。

所以， 如果用于测量气体压力，可能会发生泄漏。

对于气体压力测量， 我们建议使用不带排气孔的压力传感器。

标配件

垫片（软铜）

外形尺寸图
