【高斯摩】 TOHNICH东日 QL50N 扭矩扳手

产品目录

【高斯摩】 TOHNICH东日 QL50N 扭矩扳手

【高斯摩】 TOHNICH东日 QL50N 扭矩扳手

【高斯摩】 TOHNICH东日 QL50N 扭矩扳手【高斯摩】 TOHNICH东日 QL50N 扭矩扳手特点用于紧固作的扭矩扳手的基本形式。当达到设定扭矩时，拨动开关被激活，并发出轻柔、干净的信号声，表示拧紧完成。头部棘轮有 24 个增量，摆动宽度为 15 度，使其在狭窄空间内有效拧紧…

产品详情

Product Detail

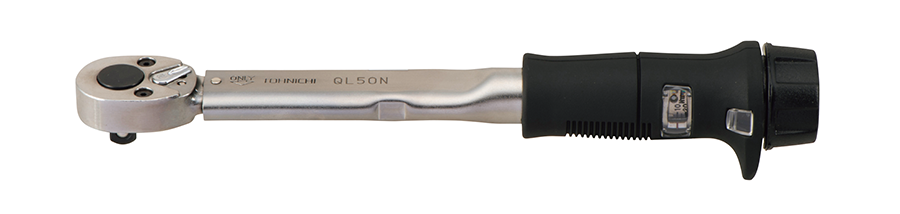

【高斯摩】 TOHNICH东日  QL50N  扭矩扳手


【高斯摩】 TOHNICH东日  QL50N  扭矩扳手


特点


  • 用于紧固作的扭矩扳手的基本形式。

  • 当达到设定扭矩时，拨动开关被激活，并发出轻柔、干净的信号声，表示拧紧完成。

  • 头部棘轮有 24 个增量，摆动宽度为 15 度，使其在狭窄空间内有效拧紧。

  • 扭矩可以通过秤轻松更改。

  • 借助内置的扭矩调节手柄，无需特殊工具即可轻松更改 QLE550N2~2800N2 的扭矩。

  • QL2N~25N5 配有内置大刻度的树脂手柄。

  • QL50N~280N 是树脂握把，QL420N 是金属握把。

  • QLE550N2~2800N2 可将其分为扭力扳手本体和伸缩手柄两部分，紧凑地存放。

  • QL/QLE2 系列将于 2022 年 1 月至 ISO6789：2017 兼容，部分产品除外。 有关更多信息，请参阅屏幕底部的技术文件“Commitment to ISO6789：2017”。


  • 适用于 0.4~2800N・m 的所有紧固作。



规格



型QL50N 系列QL100N4-3/8QL100N4QL140N 系列QL200N4QL280N-1/2型QL280N 系列QL420N 系列
扭矩调整范围
[N・m]		*小值~*大值10~5020~10030~14040~20040~28060~420
1 个缩放0.512
适用螺丝
（参考）		普通钢材M10 系列M12（M14）M16 系列（M18）M20 系列（M22）
高强度M8 系列M10 系列M12 系列（M14）M16 系列（M18）
*大扭矩时的手力 P [N]278392440500467
尺寸 [mm]有效长度L180255318400600900
长度L'258333399489692993
角度驱动一个9.5312.719.05
b111415.420.5
头R161718.82022.525.5
h25.6293233.538.439.944.546.5
物质m25.5283538.6
n11.212.21516.1
d2021.727.230
D38.54051.545
重量：约 [kg]0.450.690.881.423.4










准确率 ±3%

参数



  • 对于 □25.4 或更大的方形驱动器，请使用通孔套筒（用于电动工具）。

  • 从 2022 年 1 月起，国际单位制产品（不包括 QL2N 和 QL5N）和公制单位产品（不包括 20QL 和 50QL）将对应于 ISO6789：2017。 校准证书将与传统产品不同。 美式商品与 ISO6789：2017 不对应。



尺寸图



放大尺寸

QL2N~25N5

QL50N~280N

QL420N 系列

QLE5502N2~2800N2
