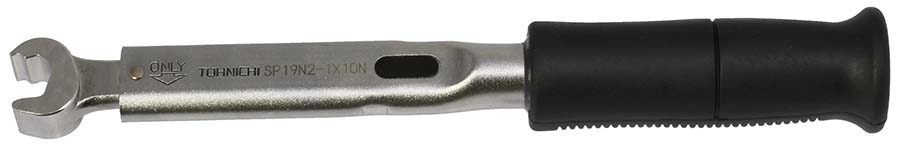

【高斯摩】 TOHNICH东日 QRSP38NX19 扭矩扳手

特点

出色的可作性。当达到设定扭矩时，扭矩和角度数据会自动通过 “Kachin！” 无线传输。具有与普通点击式扭力扳手相同的工作感觉，可以毫无困难地进行数据采集。
内置 HOGP 配置文件（键盘接口）。
可以将数据输入到 Excel 中，并与熟悉的表单数字化系统链接。
截至 2022 年 7 月，已确认关联的系统是 i-Reporter （Simtops Co.， Ltd.）和 XC-Gate （Technotree Co.， Ltd.）。（排名不分先后）
CSPBTLD 是软盘驱动器的一种特殊规格。通过开发 FDD 的角度测量功能，可以测量拧紧扭矩和角度，并执行**通过/失败判断，例如 2 度拧紧和“磨损”检测，有望提高基本拧紧的可靠性。

用途

将数据输入到 Excel 中
通过与市售的表单数字化系统连接进行证据管理
需要扭矩和角度控制的拧紧作
通过检测双重拧紧（poka-yoke）来防止 poka 错误
检测紧固过程中因“啃咬（卡住）”导致旋转角度不足而导致扭矩增加。
检测“O 形圈咬合”和“忘记组装弹簧垫圈”等紧固异常。

型			CSPBTLD 25N3-10N×10D	CSPBTLD 25N3×10D	CSPBTLD 50N3×12D	CSPBTLD 50N3×15D	CSPBTLD 100N3×15D	CSPBTLD 140N3×15D	CSPBTLD 200N3×19D	CSPBTLD 280N3×22D
型			CSPBTLD 25N3-10N×10D	CSPBTLD 25N3×10D	CSPBTLD 50N3×12D	CSPBTLD 50N3×15D	CSPBTLD 100N3×15D	CSPBTLD 140N3×15D	CSPBTLD 200N3×19D	CSPBTLD 280N3×22D
	扭矩调整范围 [N・m]		小值~大值	2~10	5~25	10~50		20~100	30~140	40~200	40~280
	*大扭矩时的手力 P [N]			53.8	134.4	240.4	229.4	343.6	400.6	449.4	424.2
	尺寸 [mm]	有效长度	L	186		208	218	291	349.5	445	660
		长度	L’	193		214	217	290	349	429	627
		头	Φd3	10		12	15			19	22
		物质	m	23		29.5		33		40
			n	9.2		11.2		12.2		15
			Φd	15		20		21.7		27.2
			ΦD	29		34				27
	重量：约 [kg]			0.32		0.46		0.65	0.77	1.2	1.65
											扭矩精度 ±3%

	型		BTLD
	蓝牙版本		V5.1（BLE）版本
	支持的作系统 12		Windows 10 或更高版本 / iPadOS 13 或更高版本
	轮廓		HOGP（HID over GATT 配置文件）
	通信方式		单向（仅传输）*3
	无线电输出		8分贝
	传输的数据		可为每个项目选择输出 ON/OFF（扭矩、角度、合格/不合格判定结果、序列号、剩余电池电量、单位、TAB 键）



	电池寿命		约 12 小时（连续使用时间）
	通信距离		视线：约 10 米 *4

	1. 某些模型可能不受支持。请提前检查作。阿拉伯数字。您的设备必须兼容蓝牙 5.0 或更高版本，并支持 HOGP 配置文件。 3. 由于是单向通信，因此只能通过按键更改设置。 4. 通信距离因无线电波环境和通信伙伴的性能而异。

QL2N,QL5N,QL10N,QL15N,QL25N5-1/4,QL25N5,20QL,50QL,100QL,150QL,225QL5-1/4,225QL5, QL15I-2A,QL30I-2A,

QL50I-2A,QL100I-2A,QL200I-2A,QL200I-3A,QL50N,QL100N4-3/8,QL100N4,QL140N,QL200N4,QL280N-1/2,QL280N,

QL420N,450QL3,900QL4-3/8,900QL4,1400QL3,1800QL4,2800QL3-1/2,2800QL3,4200QL2,QL400I-3A,QL750I-3A,

QL75F-3A,QL100F-4A,QL150F-4A,QL200F-4A,QL300F-6A,QLE550N2,QLE750N2,QLE1000N2,QLE1400N2,QLE2100N2,

QLE2800N2,5500QLE2,7500QLE2,10000QLE2,14000QLE2,21000QLE2,28000QLE2,QLE400F-6A,QLE600F-6A,QLE700F-8A,

QLE1000F-8A,QLE1500F-8A,QLE2000F-12A,20CL,50CL,100CL,150CL,225CL5,CL2NX8D,CL5NX8D,CL10NX8D,CL15NX8D

,CL25N5X10D,CL15IX8D,CL30IX8D,CL50IX8D,CL100IX8D,CL200IX10D,CL50NX12D,CL50NX15D,CL100NX15D,CL140NX15D,

CL200NX19D,CL280NX22D,CL420NX22D,450CL3,500CL3,900CL3,1400CL3,1800CL3,2800CL3,4200CL2,450CL3-A,500CL3-A,

900CL3-A,1400CL3-A,1800CL3-A,2800CL3-A,4200CL2-A,CLE550N2X27D,CLE750N2X27D,CLE850N2X32D,CLE1200N2X32D,

5500CLE2,7500CLE2,8500CLE2,12000CLE2,CLE400FX27D,CLE550FX27D,CLE600FX32D,CLE900FX32D,QL2N-MH,QL5N-MH,

QL10N-MH,QL15N-MH,QL25N-MH,QL50N-MH,QL100N4-MH,QL140N-MH,QL200N4-MH,QL280N-MH,20QL-MH,50QL-MH,

100QL-MH,,150QL-MH,225QL-MH,450QL-MH,900QL4-MH,1400QL-MH,1800QL4-MH,2800QL-MH,QL15I-2A-MH,QL30I-2A-MH,
