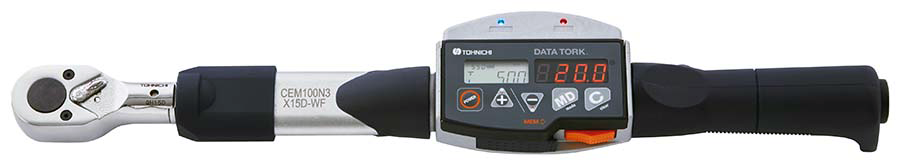

【高斯摩】 TOHNICH东日   CEM50N3X12D-BT 数显扭矩扳手


【高斯摩】 TOHNICH东日   CEM50N3X12D-BT 数显扭矩扳手


特点


  • 用于单向通信的 CEM3-BTS、用于双向通信的 CEM3-BTD 和配备角度传感器的 CEM3-BTA 的功能集成在一个单元中。 BTS/BTD/BTA 是可切换的，可与现有系统一起使用。

  • 有关 CEM3-BTS、CEM3-BTD 和 CEM3-BTA 的更多信息，请参阅下面“相关产品”链接中的产品信息。

  • 还提供具有 JCSS 校准证书的 CEM50N3X12D-BT~CEM850N3X32D-BT，精度±为 1%。 请联系我们了解详情。

  • 东日的可换头扭力扳手可与拥有世界*丰富产品的东地“替换头”一起使用。 实现*佳工作。

  • 拧紧数据管理系统“TDMS/TDMSHT”可实现简单的数据管理。

  • 拧紧数据可以通过有线/无线 （Bluetooth（R）） 进行管理。 * PC 使用 DtRcv（数据接收器）接收的数据可以在 Excel（R） 中进行管理。 DtRcv 可以在屏幕底部的软件中找到。

  • CEM3-BT 系列可在 BTS 模式下与 Simtops 的表单数字化系统“i-Reporter”结合使用。

  • 2024 年 5 月 21 日，CEM3-BT 的蓝牙将支持双模。 除了蓝牙经典（SPP 配置文件）外，它还配备了支持低功耗蓝牙（GATT 配置文件）的双模式，并且可以连接到 iPad 和其他设备，因此无论作系统如何都可以使用。

  • 适用于 Windows 的免费数据管理软件“DtRcv （Data Receiver）”可以从屏幕底部的 [下载] > [软件] 免费下载。 *需要注册会员

  • 2024 年 5 月 21 日，iOS 版 DtRcv（Data Receiver）发布。 请参阅规格表下方的注释。

  • TDMS 的 iOS 版本于 2024 年 9 月 3 日发布。 请参阅规格表下方的注释。


用途



  • 用于检查和拧紧。

  • 需要扭矩和角度控制的拧紧作

  • 通过检测双重拧紧 （poka-yoke） 来防止 poka 错误

  • 检测紧固过程中因“啃咬（卡住）”导致旋转角度不足而导致扭矩增加。

  • 收紧数据管理

  • 检测“忘记组装弹簧垫圈”等拧紧异常


型CEM10N3X8D-BTCEM20N3X10D-BTCEM50N3X12D-BTCEM100N3X15D-BT
扭矩测量范围
[N・m]		*小值~*大值2~104~2010~5020~100
1 个缩放0.010.020.050.1
尺寸 [mm]长度L’212214282384
重量：约 [kg]0.540.550.660.71






准确度±1%







型CEM200N3X19D-BTCEM360N3X22D-BTCEM500N3X22D-BTCEM850N3X32D-BT
扭矩测量范围
[N・m]		*小值~*大值40~20072~360 元100~500170~850 元
1 个缩放0.20.40.51
尺寸 [mm]长度L’4757139491387
重量：约 [kg]0.861.214.085.22






准确度±1%







通用规格





角度精度± 2°+1digit （以 30 ~ 180°/s 旋转 90° 时）
指示7 段 LED 4 位字符高度（10 毫米字符高度）
14 段 LCD 6 位（字符高度 7 毫米）
7 段 LCD 4 位字符高度为 3 毫米
通过/失败判断 LED 2 种颜色（蓝色和红色）
Bluetooth（R） 电源 LED：红色
Bluetooth（R） 连接确认 LED：蓝色
电池电量显示：4 级
数据存储器数量999 数据（紧固扭矩、*终角度、合格/不合格判定结果、测量日期和时间）
基本功能峰值保持
测量数据传输
自动复位 （扭矩/角度）
拧紧完成警报
通过/失败判定
自动归零
自动关机
超扭矩警报
时钟
通信功能蓝牙 （R）
RS232C 兼容 （2400 ~ 19200bps）
兼容 USB 连接器的串行输出
权力镍氢电池组
连续使用时间约 8 小时
充电时间约 3.5 小时
通信模式切换按键作
工作温度范围0 ~ 40°C （无冷凝）














Bluetooth（R） 通用规格





Bluetooth（R） 版本V5.0 版本


调制方式GFSK 公司


无线电输出8分贝


发射功率等级1 类


轮廓SPP


GATT 独特概况


通信距离能见度 约 10m
