【高斯摩】 TOHNICH东日表盘扭力扳手 DBR4500N（-S）【高斯摩】 TOHNICH东日表盘扭力扳手 DBR4500N（-S）特点规模大、范围广、精度高、重量轻、易看。DB-S 系列、DBE-S 系列和 DBR-S 系列配备了便于读取*大值的指针。由于刻度盘可以旋转，因此也可以将指针调整到设定的…

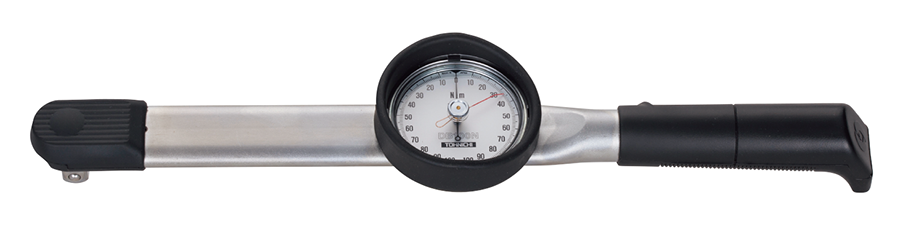

【高斯摩】 TOHNICH东日表盘扭力扳手 DBR4500N（-S）

特点

规模大、范围广、精度高、重量轻、易看。
DB-S 系列、DBE-S 系列和 DBR-S 系列配备了便于读取*大值的指针。
由于刻度盘可以旋转，因此也可以将指针调整到设定的扭矩并以“0”完成。
即使手力点（手部应用的位置）发生变化，精度也不会受到影响。
千分表的整个圆周都覆盖着保护装置，因此不会划伤被测物体。（DB420N、DBE 系列和 DBR 系列除外）
DB25N~DB280N 配有树脂手柄。
DBE 有一个扩展手柄。
DBR 是一种机械应用型，带有杠杆块、绞车等。
DB/DBE 从 2022 年 1 月开始支持 ISO6789：2017。有关更多信息，请参阅屏幕底部的技术文件“Commitment to ISO6789：2017”。

型			DBE560N（-S）	DBE700N（-S）	DBE850N（-S）	DBE1000N（-S）	DBE1400N（-S）	DBE2100N（-S）	DBE2800N5（-S）	DBR4500N（-S）	DBR6000N（-S）
扭矩测量范围 [N・m / kN・m]	小值~大值		50~560 元	70~700 元	100~850	100~1000	200~1400 元	200~2100	350~2800 元	0.5~4.5kN・m	0.6~6kN・m
扭矩测量范围 [N・m / kN・m]	1 个缩放		5	10			20		50	0.05 千米	0.1 千米
适用螺丝（参考）	普通钢材		M24 系列	（M27）		M30 系列	（M33）	M36 系列	四叶五叶木（M39）三叶木米42	四叶五叶木（M45）木芯四十八米	M52 系列
适用螺丝（参考）	高强度		M20 系列		（M22）	M24 系列	（M27）	M30 系列	（M33）	M36（M39）	M42（M45）
*大扭矩时的手力 P [N]			560	609	680	741	875	1050	1250	3750	4000
尺寸 [mm]	有效长度	L	1000	1150	1250	1350	1600	2000	2240	1200	1500
	大约总长度	L'	1100	1260	1360	1490	1740	2140	2380	1285	1585
	宽度	B	91							128
	表盘外径	D	81							91
	角度驱动	一个	19.05		25.4				38.1		44.45
	角度驱动	b	20.5		26.5			28.5	42		46
	头	e	19.6	22	16.9	14.5	18.8	18.3	23.7	82
		h	63.1	67	67.9	63	73	78.3	104.5	138.5	142.5
		R	29	34	34.8		39.8	45.8	46.5	60
	物质	L1 系列	723	803.5	805		730	722.5	882.5
		d	34	38			34
		d0	40	45			51	60	63.5
		L0	420	500
重量：约 [kg]			4.0	5.5	6.1	6.4	8.6	12.8	16.8	24.5	25.5
											准确率 ±3%

指针在型号后标有 -S。

带针的 -S 型号的外形尺寸与不带针的型号的外形尺寸相同。

DBR 使用杠杆块和绞车施加。

对于□为 25.4 或更大的方形驱动器，请使用通孔套筒。

2022 年 1 月起的 SI 单位产品（不包括 DB1.5N4、DB1.5N4-S、DB3N4、DB3N4-S、DBR 系列）

公制产品（不包括 15DB4-S、30DB4-S 和 DBR 系列）对应于 ISO6789：2017。某些产品的校准证书和型号名称将与常规产品不同。美式商品与 ISO6789：2017 不对应。
