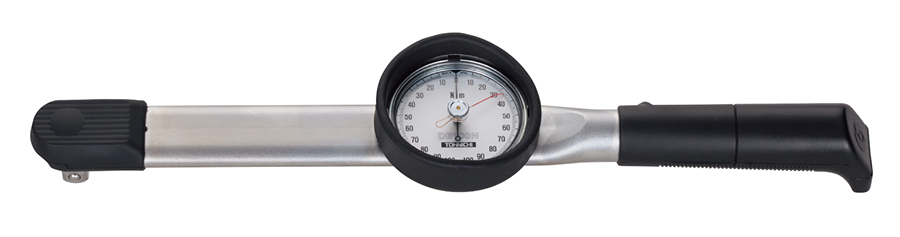

【高斯摩】 TOHNICH东日 CDB200NX19D-S 表盘扭力扳手

产品目录

【高斯摩】 TOHNICH东日 CDB200NX19D-S 表盘扭力扳手【高斯摩】 TOHNICH东日 CDB200NX19D-S 表盘扭力扳手特点可互换头扭矩扳手。重量轻，易于阅读，非常适合检查。可根据用途更换头部的省钱型扭力扳手。CDB 标配便于读取*大值的指针。与板式相比，变形量小，因此减少…

【高斯摩】 TOHNICH东日 CDB200NX19D-S 表盘扭力扳手

特点

可互换头扭矩扳手。
重量轻，易于阅读，非常适合检查。
可根据用途更换头部的省钱型扭力扳手。
CDB 标配便于读取*大值的指针。
与板式相比，变形量小，因此减少了作员的疲劳。
刻度盘可以旋转。
千分表的整个圆周都覆盖着保护装置，因此不会划伤被测物体。（CDB300N 和 420N 除外）
CDB25N~200N 配有树脂手柄。
CDB-S 将于 2022 年 1 月至 ISO6789：2017 上市。有关更多信息，请参阅屏幕底部的技术文件“Commitment to ISO6789：2017”。

型		CDB7N4X8D-S	CDB14N4X8D-S	CDB25N5X10D-S	CDB50NX12D-S	CDB100NX15D-S	CDB200NX19D-S	CDB300N5X22D-S	CDB420NX22D-S
扭矩测量范围 [N・m]	小值~大值	0.7~7	1.4~14°C	3.5~25	5~50	10~100	20~200	35~300	40~420
扭矩测量范围 [N・m]	1 个缩放	0.1	0.2	0.5		1	2	5
适用螺丝（参考）	普通钢材	M5、M6	（M7）M8	M10 系列	M12 系列	M12（M14）	M16（M18）	M20（M22）	M24 系列
适用螺丝（参考）	高强度	M4（M4.5）	M5、M6	（M7）	M8 系列	M10 系列	M12（M14）	M16 系列	（M18）
*大扭矩时的手力 P [N]		31.8	63.6	96.2	161.3	256.4	388.3	413.8	454.1
尺寸 [mm]	有效长度 L	220		260	310	390	515	725	925
	总长度约 L'	215		255	330	415	525	720	920
	总高度 H	51		57		60	57.5	63.1	64.4
	扬程 D3	8		10	12	15	19	22
重量：约 [kg]		0.4		0.48	0.53	0.76	1	1.65	2.7
									准确率 ±3%

总长度仅为主体的长度。不能使用替换头的 PH （pyren head）。

有关更换头插入尺寸的详细信息。

从 2022 年 1 月起，SI 单位产品和公制单位产品对应于 ISO6789：2017。某些产品的校准证书和型号名称将与常规产品不同。美式商品与 ISO6789：2017 不对应。

QL2N,QL5N,QL10N,QL15N,QL25N5-1/4,QL25N5,20QL,50QL,100QL,150QL,225QL5-1/4,225QL5, QL15I-2A,QL30I-2A,

QL50I-2A,QL100I-2A,QL200I-2A,QL200I-3A,QL50N,QL100N4-3/8,QL100N4,QL140N,QL200N4,QL280N-1/2,QL280N,

QL420N,450QL3,900QL4-3/8,900QL4,1400QL3,1800QL4,2800QL3-1/2,2800QL3,4200QL2,QL400I-3A,QL750I-3A,

QL75F-3A,QL100F-4A,QL150F-4A,QL200F-4A,QL300F-6A,QLE550N2,QLE750N2,QLE1000N2,QLE1400N2,QLE2100N2,

QLE2800N2,5500QLE2,7500QLE2,10000QLE2,14000QLE2,21000QLE2,28000QLE2,QLE400F-6A,QLE600F-6A,QLE700F-8A,

QLE1000F-8A,QLE1500F-8A,QLE2000F-12A,20CL,50CL,100CL,150CL,225CL5,CL2NX8D,CL5NX8D,CL10NX8D,CL15NX8D

,CL25N5X10D,CL15IX8D,CL30IX8D,CL50IX8D,CL100IX8D,CL200IX10D,CL50NX12D,CL50NX15D,CL100NX15D,CL140NX15D,
