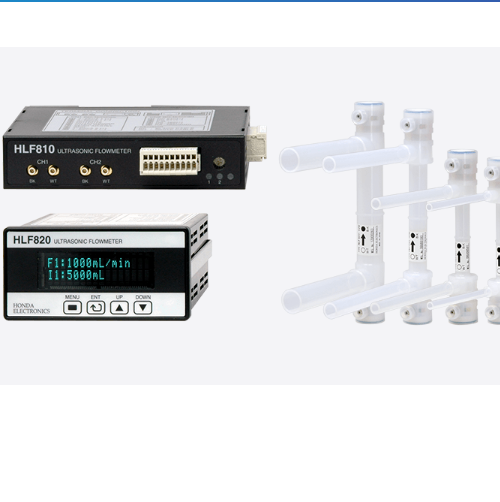

HONDA本多电子 超声波流量计 HLF810

HONDA本多电子 超声波流量计 HLF810

总结

配备 DSP（数字信号处理器），通过使用原始信号计算实现稳定测量超声波

用于测量流体的流速，并根据流速计算流速。
传感器安装在流量的上游和下游，流速是根据每个传感器正向和反向传输时的超声波传播时间差计算得出的，并转换为流量。

○ 由于管道中没有结构物，因此可以在压力损失最小的条件下进行流量测量。
○ 可测量从低流速到高流速的广泛范围。

长处

843_file

●配备DSP（数字信号处理器），通过原始信号计算实现稳定测量。

img_product_industry_lineup_measuring_flowmeter_flow_hlf800_03

● 一个传感器可连接两个不同尺寸的探测器

由于一个传感器最多可以连接两个检测器，因此可以节省空间，并且对于在多个位置测量流量的设备来说具有成本效益。 还可以连接不同尺寸的检测器以及不同流体的流量测量。

845_file

--显示部分采用VFD显示器。

显示器采用 VFD（荧光显示管），
能见度极佳。 [仅限 HLF820]

846_file

● 兼容高温化学品的流量测量

与近年来化学和流体温度的多样化兼容。 所有接液部件均由具有优异耐化学性的 NEW PFA 制成。 由于采用了自主开发的传感器，该探测器与高达 200°C 的流体温度兼容。 （K 型）
*04 型最高 180°C。

img_product_industry_lineup_measuring_flowmeter_flow_hlf800_06

- 采用可拆卸电缆。 轻松布线

由于可以从探测器上拆下布线电缆，因此在安装到设备后可以顺利进行布线。 电缆长度有 5 m 和 7 m 两种长度。

858_file

●RS-485通信可在PC上进行远程监控

RS-485 通信是标准设备。 通过使用管理软件（HLF800 Monitor），可以在 PC 上进行参数设置和测量数据的读取，从而实现远程流量监控。

用

・半导体工艺中纯水和超纯水的流量测量
、高腐蚀性化学应用等各种化学处理工艺的流量控制、CMP（化学机械抛光）浆液的流量测量

规范

检测器类型

3053_file

转炉

型HLF810 系列HLF820 系列
测量方法超声波传播时间差法
数据更新周期0.01 秒
权力电压直流24V（21.6~26.4V）
功耗约 4W约 5W
指示-VFD（荧光灯管）16 个字符 x 2 行
数字输入集电极开路输入或非电压触点输入可从 2 点
总值复位或 0 点调整中选择
输出4-20mA 电流输出两点
分辨率：12 位（最大负载电阻 600 Ω）
数字输出集电极开路输出 （MAX35V/0.1A） 两点
比较，可选择集成脉冲、瞬时频率和误差输出
接口RS-485 （MODBUS 协议， RTU 模式） 可连接 32
台 （地址 1~32） 通讯
速度： 9600， 19200， 38400， 57600bps
外壳材质ABS
环境温度0~50°C（无冷凝）
质量130 克230 克
安装方法DIN 导轨面板

探测器

型HLFS01-04HLFS01-06
测量目标超纯水 / 纯水 / 化学溶液
测量流量范围0~2升/分钟0~6升/分钟
连接管尺寸1/4"3/8"
精度*1计量流量小于 0~800mL/min800~2000 毫升/分钟小于 0~2000mL/min2000~6000毫升/分钟
流量精度±8 毫升/分钟±1% 转 D.±20 毫升/分钟±1% 转 D.
耐压0.5MPa （0~90°C） / 0.2MPa （90~200°C）
流体温度标准0~90°C
高温0~180°C0~200°C
环境温度0~80°C
接液部件材料新 PFA
质量90 克110 克
固有损耗因子3.78630.6937
型HLFS01-08HLFS01-12
测量目标超纯水 / 纯水 / 化学溶液
测量流量范围0~20升/分钟0~50升/分钟
连接管尺寸1/2"3/4"
精度*1计量流量小于 0~4.3L/min4.3~20升/分钟小于 0~11.8L/min11.8~50升/分钟
流量精度±43 毫升/分钟±1% 转 D.±118 毫升/分钟±1% 转 D.
耐压0.5MPa （0~90°C） / 0.2MPa （90~200°C）
流体温度标准0~90°C
高温0~200°C
环境温度0~80°C
接液部件材料新 PFA
质量130 克160 克
固有损耗因子0.11460.0138
型HLFS01-16
测量目标超纯水 / 纯水 / 化学溶液
测量流量范围0~80升/分钟
连接管尺寸1”
精度*1计量流量小于 0~20L/min20~80升/分钟
流量精度±200 毫升/分钟±1% 转 D.
耐压0.5MPa （0~60°C） / 0.2MPa （60~200°C）
流体温度标准-
高温0~200°C
环境温度0~80°C
接液部件材料新 PFA
质量220 克
固有损耗因子0.0033

*1 在 20°C 纯水的检测环境中具有可重复性

本征损耗系数 A（20°C 的纯水）
⊿P = AQ2 ⊿P：压力损失 [KPa] A：本征损耗系数 Q：流量 [L/min]

传感器-探测器连接电缆

型HLFS01 电缆 5mHLFS01 电缆 7m
材料ETFE
长度5 分钟7 分钟
质量150 克210 克
