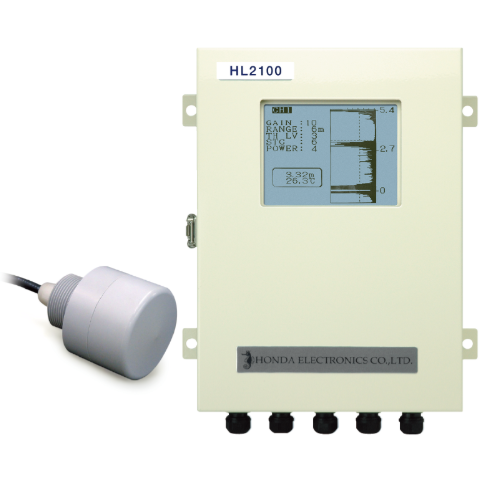

HONDA本多电子 超声波界面液位计 HL2100

HONDA本多电子 超声波界面液位计 HL2100

总结

沉降状态是从超声波在界面反射和接收
到超声波在不同介质的界面反射的特性开始计算的。
沉降状态是根据超声波从水中的传感器发射、在界面反射和接收所需的时间计算得出的。

由于它与沉积物不接触，因此无需将传感器降低到目标沉积物，即可测量不透明处理水的界面和深水箱中的界面。

HL2100概要

长处

・配备 RS-485 通信功能，可以使用 ORIGINAL 通信使用管理软件 （LV Monitor2）
进行监控。
MODBUS 通信允许远程作和管理。
・从传感器传输面可测量 0.2 至 10 m 的广泛距离。
・1 个传感器可测量 2 个位置（需单独使用 2 个传感器）。
・由于使用了超声波，因此可以在不受透明度、颜色或白天或黑夜影响的情况下进行测量。
・由于界面是基于上清液水质和沉积污泥浓度变化的假设通过算术处理测量
的，因此无需根据设备的状态更改或重新调整设定值。
・传感器和传感器均无驱动部件，可进行长期稳定测量。

输出

・警报输出
，4-20mA，RS-485

* 可以通过可选的通信软件传输到 PC。

用

・净水厂、污水处理厂和工厂废水处理设施的沉淀池的界面层管理

施工示例

736_file

规范

型HL2100 系列
通道数2通道
频率400 赫兹
测量目标Sludge 接口
距离测量范围0.2~10米
分辨率测量1 厘米
指示1 厘米
数据更新周期1 秒
传感器色散角（声压减半全宽）6°
权力电压AC100~240V 50/60Hz
功耗18 伏安
指示LCD 显示屏（带背光）
权力警报输出上下通道 AC250V、DC30V 1A（继电器触点） 各 2 点
4-20mA 电流输出分辨率：16bit 每个通道
1 点（最大负载电阻 450Ω）
接口

RS-485（MODBUS® 协议、RTU 模式）或原始通信格式可在主机菜单中切换通信
速度 9600、19200、38400、57600、115200 bps

* MODBUS 是 Schneider Electric USA Incorporated 的注册商标。

型物质传感器
环境温度-10~60°C-5~60°C
材料钢材喷漆外壳： PVC 电缆
： PVC
结构相当于 IP54*1相当于 IP68
尺寸 （WxDxHmm）280 x 96 x 352 像素φ80x95
传感器电缆长度-20 分钟
最大允许传感器电缆长度-100 米※2
质量5.4 千克1.9 千克

*1 请使用外径为 Φ6.5 至 9 mm 的电缆。 佩戴随附的密封塞和防水孔塞。
*2 如果您想延长传感器电缆，请联系我们。

传感器清洗方法

传感器表面的污垢粘附会干扰油泥界面测量，因此请始终保持传感器表面清洁。
建议定期擦拭或使用可选的清洁喷嘴进行持续清洁。
使用时，请务必将水通过清洁喷嘴。
