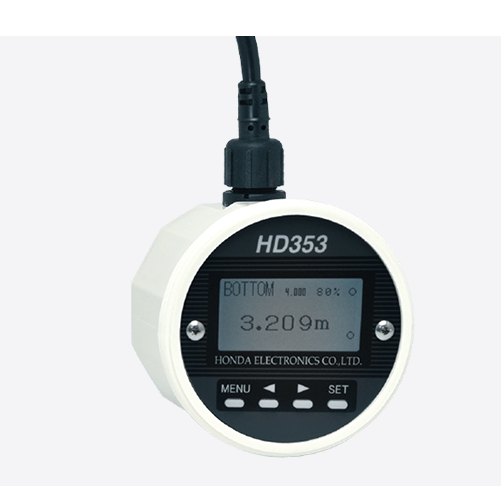

HONDA本多电子 HD353-A 超声波液位计

HONDA本多电子 HD353-A 超声波液位计


长处

● 4 个切换显示屏

主机显示可切换为选择四个显示屏。

2586_file

● 掩模加工

可以手动处理掩模。
传感器色散角内的障碍物可以被掩盖和测量。

● 通信功能：
可通过三种通信功能进行远程管理。

1） RS-485 （MODBUS 协议）
2） 4-20mA 电流输出
3） 报警输出触点

用

储罐等中液体和粉末的液位控制，湖泊、沼泽和河流的水位测量

规范

型HD353-A 系列
通道数1CH
频率50 千赫
测量目标液体 & 粉末
距离测量范围0.3~10米
分辨率测量1 毫米
指示1 毫米
精度±0.25%F.S.
（±2.5厘米）
数据更新周期0.5 秒
传感器色散角14°（-6分贝） / 10°（-3分贝）
权力电压直流12~24V
功耗3瓦
指示图形 LCD
显示尺寸液晶屏 50x25mm
输出警报输出NPN 集电极开路和底部各 1 点
4-20mA 电流输出分辨率：12 位
（最大负载电阻 500 Ω 24 V）
接口RS-485 （传输距离 ： 1200m 以内）
型HD353-A 系列
环境温度-20~70°C
材料PP （聚丙烯）
结构相当于 IP65（打开盖子时：相当于 IP20）
外形尺寸φ93x110毫米
布线电缆长度10 分钟
质量350 克
安装螺丝（旧 JIS）G2（PF2）

- 可选项目：30m 电缆

* 请使用树脂螺母和法兰进行安装。
不要使用金属螺母或法兰。 否则可能会导致测量误差。

传感器安装

超声波液位计传感器安装注意事项

1488_file

（1）避开障碍物：
将超声波液位计安装在传感器无障碍物的分散角处。
它可以通过执行掩码来衡量。
（2） 水平安装安装
超声波传感器，使传感器发射面和接收面相对于被测物体水平。 此外，请避开水箱的中心并安装它。
（3） 如果多个超声波液位计安装在同一个水箱中，
它们会相互干扰，无法准确测量。
（4）/（5） 避免波浪和冒泡区域如果
液体表面有严重的波纹或泡沫，则可能无法测量。

* 请使用树脂螺母和法兰进行安装。
不要使用金属螺母或法兰。 否则可能会导致测量误差。
