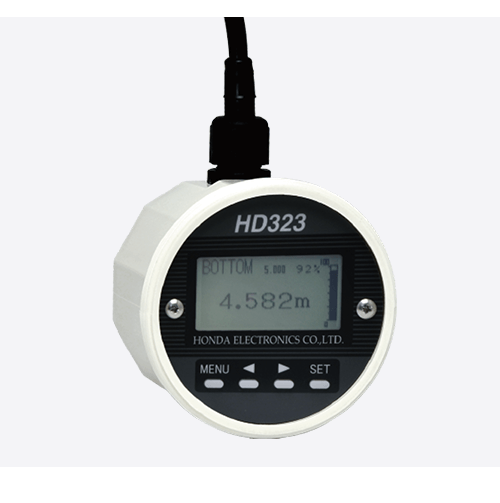

HONDA本多 HD323 超声波液位计

HONDA本多 HD323 超声波液位计

长处

● 通过采用 2 线制，可以减少安装、布线和运营成本。

什么是双线制？
2 线制是一种信号传输方法，通过从电流输出信号获取放大器功率来省略电源布线。

● 4 个切换显示屏

主机显示可切换为选择四个显示屏。

2585_file

● 掩模加工

可以手动处理掩模。
传感器色散角内的障碍物可以被掩盖和测量。

hd320-1

用

水箱等中的液位控制，下水道中处理水的液位
控制，湖泊、沼泽和河流的水
位测量

规范

型HD323型
通道数1CH
频率50 千赫
测量目标液
距离测量范围0.25~7.5米
分辨率测量1 毫米
指示1 毫米
精度±0.25%F.S.
（±18.8毫米）
数据更新周期10 秒
传感器色散角14°（-6分贝） / 10°（-3分贝）
权力电压DC24V 直流
功耗0.6瓦
指示图形 LCD
显示尺寸液晶屏 50x25mm
输出4-20mA 电流输出分辨率：12 位
（最大负载电阻 500 Ω 24 V）
型HD323型
环境温度-20~70°C
材料PP （聚丙烯）
保护标准相当于 IP65（打开盖子时：相当于 IP20）
外形尺寸φ93x110毫米
布线电缆长度10 分钟
质量350 克
安装螺丝（旧 JIS）G2（PF2）

* 请使用树脂螺母和法兰进行安装。
不要使用金属螺母或法兰。 否则可能会导致测量误差。

传感器安装

超声波液位计传感器安装注意事项

1488_file

（1）避开障碍物：
将超声波液位计安装在传感器无障碍物的分散角处。
它可以通过执行掩码来衡量。
（2） 水平安装安装
超声波传感器，使传感器发射面和接收面相对于被测物体水平。 此外，请避开水箱的中心并安装它。
（3） 如果多个超声波液位计安装在同一个水箱中，
它们会相互干扰，无法准确测量。
（4）/（5） 避免波浪和冒泡区域如果
液体表面有严重的波纹或泡沫，则可能无法测量。

* 请使用树脂螺母和法兰进行安装。
不要使用金属螺母或法兰。 否则可能会导致测量误差。
