ONOSOKKI小野加速度传感器 NP-3412

详情介绍：

高斯摩 ONOSOKKI小野 NP-3412 加速度传感器

特点

一种加速度计，可将机械系统的振动量提取为与振动加速度成正比的电信号。

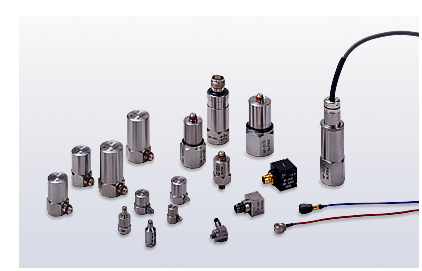

NP-3000 系列有质量为 0.4 g 的超小型型、可一次提取 XYZ 振动方向的 3 轴型、防水型和高灵敏度型。您可以根据使用目的、使用条件和应用应用选择*合适的传感器。

NP-3000 系列在传感器本体内内置了前置放大器，因此可以以相对较低的成本构建传感器信号输入单元。它可以直接连接到分析设备，例如我们的 FFT 分析仪。此外，还添加了兼容 TEDS 的加速度计。

TEDS = 传感器电子数据表

IEEE （IEEE 1451.4-2004）发布的传感器和执行器标准，当具有 TEDS 信息的传感器连接到支持该标准的测量系统时， TEDS 信息从传感器传输到测量系统，测量系统自动完成以前手动输入校准值的工作，防止手动配置错误并缩短设置时间。

由于是尺寸型 *1 振动传感器，因此无需测量参考点。将传感器安装到测量对象上并进行测量。
与其他振动传感器相比，它体积小 · 由于重量轻，可以很容易地附着在被测物体上，并且易于作。
它具有较宽的动态范围，可以从微小的加速度开始测量。
通常，谐振频率较高，测量频率范围宽，因此可以测量包含宽带频率分量的波形，失真较小。
我们根据使用目的和使用条件提供具有适当性能的传感器。

原理图规格

NP-3000 系列加速度传感器，带内置前置放大器

	超紧凑 · 轻	迷你 · 轻	迷你 · 轻	迷你 · 通用型	通用型	通用型 · 浮
结构	共享类型	共享类型	共享类型	共享类型	共享类型	共享类型
型号名称	NP-3211 系列	NP-3418 系列	NP-3412 · 3414	NP-3110 系列	NP-3120 系列	NP-3121 系列
外观
敏感性*1	1.02 毫伏/（米/秒）2） ±15 %	1.0 毫伏/（米/秒）2） ±10 %	1.0 毫伏/（米/秒）2） ±1 分贝	0.5 毫伏/（米/秒）2） ±1 分贝	1.0 毫伏/（米/秒）2） ±1 分贝	1.0 毫伏/（米/秒）2） ±1 分贝
谐振频率	约 50 kHz	约 46 kHz	约 47 kHz	约 45 kHz	约 50 kHz	约 50 kHz
频率范围	1 赫兹~10 赫兹 ±5 % 0.7 赫兹~13 赫兹 ±10 %	2 赫兹~6 赫兹 ±0.5 分贝	2 Hz~8 kHz ±0.5 分贝	5 赫兹~6 赫兹 ±0.5 分贝	5 赫兹~5 赫兹 ±0.5 分贝	5 赫兹~5 赫兹 ±0.5 分贝
频率范围	0.3 赫兹~20 赫兹 ±3 分贝	0.8 赫兹~16 赫兹 ±3 分贝	0.8 赫兹~16 赫兹 ±3 分贝	5 Hz~15 kHz ±3 分贝	5 Hz~12 kHz ±3 分贝	5 Hz~10 kHz ±3 分贝
*大工作加速度	4,900 米/秒2	2,200 米/秒2	2,200 米/秒2	4,400 米/秒2	2,200 米/秒2	2,200 米/秒2
抗冲击性	98,000 米/秒2	10,000 米/秒2	10,000 米/秒2	100,000 米/秒2	100,000 米/秒2	10,000 米/秒2
工作温度范围	-54~+125 °C	-30~+110 °C	-30~+110 °C	-20~+110 °C	-20~+110 °C	-20~+110 °C
输出阻抗	300 Ω或更低	100 Ω或更低	100 Ω或更低	100 Ω或更低	100 Ω或更低	100 Ω或更低
传感器噪声	约 20 μVrms 约 0.02 m/s2 有效值	≤ 20 μVrms 0.02 m/s2 小于 rms	≤ 20 μVrms 0.02 m/s2 小于 rms	≤ 20 μVrms 0.04 m/s2 小于 rms	≤ 20 μVrms 0.02 m/s2 小于 rms	≤ 20 μVrms 0.02 m/s2 小于 rms
驱动电源	18 ~ 30 VDC 2 ~ 20 mA 恒流驱动	15 ~ 25 VDC 0.5 ~ 5 mA 恒流驱动	15 ~ 25 VDC 0.5 ~ 5 mA 恒流驱动	12 ~ 25 VDC 0.5 ~ 5 mA 恒流驱动	15 ~ 25 VDC 0.5 ~ 5 mA 恒流驱动	15 ~ 25 VDC 0.5 ~ 5 mA 恒流驱动
质量	0.5 克	1.9 克	NP-3412：5.5 克 NP-3414：3.5 克	5.4 克	20 克	34 克
接地/隔离	外壳接地（表面绝缘处理）	外壳接地	外壳接地	外壳接地	外壳接地	安装表面绝缘
外壳材质	铝	钛	SUS303 系列	钛	SUS303 系列	SUS303 系列
外径尺寸*7	6.4×11.4×3.6 小时	7 六角 ×11.5 H	NP-3412： 10 六角 ×12.5 H NP-3414： 8 六角 ×11 H	11 六角 ×14.5 H	14 六角 ×23 H	17 六角 ×32 H
连接器	3-56同轴卧式	M3coaxialmicroconnectoron 输入	M3 微型同轴连接器 NP-3412：水平输入 NP-3414：水平输入	M3同轴微连接器侧面突出	10-32同轴微型连接器侧面	10-32同轴微型连接器上部输入
电缆	包括 NP-0172A （3 m）	NP-0150 系列	NP-0150 系列	NP-0150 系列	NP-0120/0130 系列	NP-0120/0130 系列
安装螺钉	附着力	M3 内螺纹	M3 内螺纹	M3 内螺纹	M5 内螺纹	M5 内螺纹
附属品	NP-0172A （3 m 电缆） NP-0021 10-32 转 BNC 适配器除蜡工具使用说明书运输特性表	M3×0.5 L=4 固定螺丝使用说明书发货特性表	M3×0.5 L=4 固定螺丝使用说明书发货特性表	专用电缆（3 m） M3×0.5 L=4 固定螺钉使用说明书发货特性表	M5×0.8 L=8 固定螺丝使用说明书发货特性表	M5×0.8 L=8 固定螺丝使用说明书发货特性表
