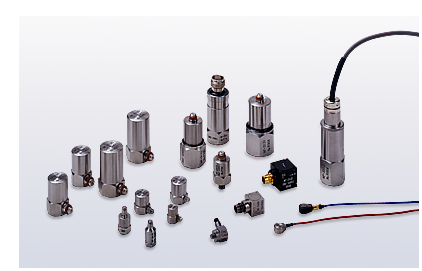

ONOSOKKI小野   NP-3574 加速传感器

ONOSOKKI小野   NP-3574 加速传感器


详情介绍：

高斯摩 ONOSOKKI小野 NP-3574 加速传感器

特点

一种加速度计，可将机械系统的振动量提取为与振动加速度成正比的电信号。

3 轴加速度计可以立即提取 XYZ 振动的方向。 备有内置前置放大器型和电荷输出型。

该系列还增加了兼容 TEDS 的加速度计。


TEDS = 传感器电子数据表

IEEE （IEEE 1451.4-2004） 发布的传感器和执行器标准，当具有 TEDS 信息的传感器连接到支持该标准的测量系统时， TEDS 信息从传感器传输到测量系统，测量系统自动完成以前手动输入校准值的工作，防止手动配置错误并缩短设置时间。

由于它是尺寸型 *1 振动传感器，因此不需要测量参考点。 将传感器安装到测量对象上并进行测量。
与其他振动传感器相比，它体积小 · 由于重量轻，可以很容易地附着在被测物体上，并且易于作。
它具有较宽的动态范围，可以从微小的加速度开始测量。
它具有很强的机械强度，适用于测量大加速度和冲击加速度。
通常，谐振频率较高，测量频率范围宽，因此可以测量包含宽带频率分量的波形，失真较小。
我们根据使用目的和使用条件提供具有适当性能的传感器。



3 轴加速度计（电荷输出型/内置前置放大器型）
 电荷输出型内置前置放大器
长处微型 3 轴微型 3 轴
新增功能		紧凑型， 3 轴通用 3 轴兼容 TEDS，
紧凑型，3 轴＊3
新增功能		符合 TEDS 标准的通用
型 3 轴＊3
结构共享类型共享类型共享类型共享类型共享类型共享类型
型号名称NP-2506 型NP-3550 系列NP-3560B 系列NP-3572
NP-3574		产品编号 NP-3564N10NP-3576N20
NP-3578N20
外观NP-2506 型NP-3550 加速度计NP-3560B 加速度计NP-3572/3574 加速度计NP-3564N10 加速度传感器NP-3576N20/3578N20 加速度传感器
敏感性＊10.04 pC/（米/秒）2） ±20 %1.02 毫伏/（米/秒）2） ±20 %1.02 毫伏/（米/秒）2） ±10 %1.0 毫伏/（米/秒）2） ±10 %
（NP-3572）		10 毫伏/（米/秒）2） ±10 %1 毫伏/（米/秒）2） ±10 %
10 毫伏/（米/秒）2） ±10 %
（NP-3574）		10 毫伏/（米/秒）2） ±10 %
电容580 pF ±20%
（包括电缆）		----
谐振频率60 kHz 或更高50 kHz 或更高约 55 kHz15 kHz 或更高（X 轴）45
±5 kHz（Y、Z 轴）		55 kHz 或更高（Z 轴）16 kHz 或更高（X 轴）47
±5 kHz（Y、Z 轴）
频率范围（X 轴、Y 轴和 Z 轴通用）
fc~1 kHz ±5 %
fc~5 kHz ±10 %
fc~20 kHz ±3 分贝		（X 轴）
2 Hz ~ 5 kHz ±5 %
（Y，Z 轴）
2 Hz ~ 8 kHz ±5 %
（X 轴）
2 Hz ~ 5 kHz ±5 %
（Y，Z 轴）
2 Hz ~ 10 kHz ± 5 %
（X，Y 轴）
1 Hz ~ 5 kHz ±10 %
（Z 轴）
1 Hz ~ 8 kHz ±10 %
（X，Y 轴）
2 Hz ~ 7 kHz ±5 %
（Z 轴）
2 Hz ~ 10 kHz ±5 %		（X 轴）
1 Hz ~ 5 kHz ±1 dB
（Y、Z 轴）
1 Hz ~ 8 kHz ±1 dB
（X，Y 轴）
0.5 Hz ~ 10 kHz ±3 dB
（Z 轴） 0.5
Hz ~ 18 kHz ±3 dB		（X 轴）
0.8 Hz ~ 8 kHz ± 3 dB
（Y、Z 轴） 0.8
Hz ~ 10 kHz ±3 dB
*大工作加速度25,000 米/秒24,905 米/秒24,900 米/秒24,000 米/秒2
（NP-3572）		450 米/秒23,600 米/秒2
（NP-3576N20）
400 米/秒2
（NP-3574）		360 米/秒2
（NP-3578N20）
抗冲击性50,000 米/秒249,050 米/秒298,100 米/秒230,000 米/秒230,000 米/秒230,000 米/秒2
工作温度范围-50~+160 °C-54~+121 °C-54~+121 °C-50~+110 °C＊2-50~+110 °C
（TEDS 通信：
-40~+85 °C）		-40~+85 °C
输出阻抗-200 Ω或更低200 Ω或更低1 kΩ 或更低500 Ω或更低
高达
400 Ω （NP-3576N20）
1 kΩ 或更低
（NP-3578N20）
传感器噪声-30 μVrms
0.03 米/秒2rms
[典型值]		30 μVrms
0.03 米/秒2rms
[典型值]		40 μVrms 或更低：
0.04 m/s2rms 或更低
（NP-3572）		≤
40 μVrms 0.004 m/s2小于 rms		40 μVrms 或更低：
0.04 m/s2有效值
（NP-3576N20）
≤
40 μVrms 0.004 m/s2小于 rms
（NP-3574）		≤
40 μVrms 0.004 m/s2有效值
（NP-3578N20）
驱动电源-22~30°C VDC
2~20 mA
恒流驱动		18~30 VDC
2~20 mA
恒流驱动		21~30 VDC
0.5~5 mA
恒流驱动		21~30 VDC
2~5 mA
恒流驱动		18 ~ 25 VDC
0.5 ~ 5 mA
恒流驱动
绝缘电阻10,000 MΩ 或更高
（50 V DC）




质量1.2 克＊41.0 克5.3 克8.1 克4.4 克11.1 克
接地/隔离外壳接地外壳接地外壳接地外壳接地外壳接地外壳接地
外壳材质钛钛钛铝钛钛
外
径 （mm）		（W）X（深）X（高）
8 X 7 X 5.5		（W）X（深）X（H）
6.35 X 6.35
X 6.35 （不包括突起部分）		（W）X（深）X（高）
10.2 X 10.2
X 10.2 （不包括突起部分）		（W）X（深）X（高）
14.2 X 14.2 X 14.2
（不包括突起部分）		（W）X（深）X（高）
10 X 10
X 10 （不包括突起部分）		（W）X（深）X（高）
14.2 X 14.2 X 14.2
（不包括突起部分）
连接器电缆：
3 x 10-32


同轴
（微型）		8-36 （4pin） Mini 连接器
侧向		1/4-28（4 针）连接器
侧面		DR-4S-4
侧拍		CZ710
侧向外		DR-4S-4
侧拍
电缆-
NP-0272/0273/0274
NP-0291*5		编号：NP-0252/0262编号 NP-0222/0232编号： NP-0332/0322编号 NP-0222/0232
安装方法附着力附着力胶粘剂或
5-40 UNC 内螺纹		胶粘剂或
安装夹具
M5 内螺纹		胶粘剂或
安装手柄
M3 内螺纹		胶粘剂或
安装夹具
M5 内螺纹
附属品说明书
发货特性表		镶样蜡
使用说明书
运输特性表		5-40 UNC/M3 转换螺丝（2 颗） 安装
蜡
安装底座
（NP-0035） 使用说明书

运输特性表		M5X0.8 L=8 固定螺丝
安装蜡
安装手柄
（NP-0061） 使用说明书

运输特性表		M3X0.5 L=4 固定螺丝
安装蜡
安装手柄
（NP-0062）
使用说明书
运输特性表		M5X0.8 L=8 固定螺丝
安装蜡
安装手柄
（NP-0061） 使用说明书

运输特性表
