ONOSOKKI小野 CH-1200A 电荷放大器

详情介绍：

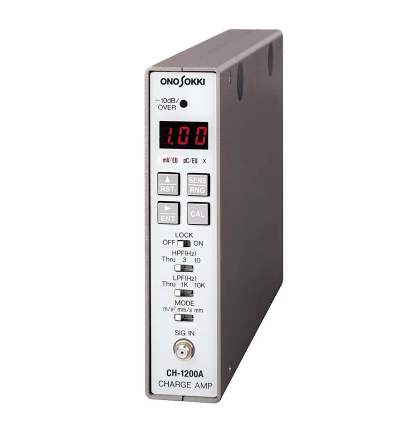

高斯摩 ONOSOKKI小野 CH-1200A 电荷放大器

特点

CH-1200A 是一款高性能电荷放大器，用于将电荷信号转换为电压信号。通过将集成功能集成到主机中，可以优化连接的振动数据分析设备的输入信号。此外，可以将多个 CH-1200A 单元连接在一起，将其用作多通道电荷放大器。

内置积分功能 – 可选择输出加速度、速度和位移数据
内置滤波器功能 – 高通和低通滤波器可消除不必要的振动，实现更**的测量
体积小、重量轻，通过连接主机可实现多通道作
规格

*大输入电荷	±100000 摄氏度
输入连接器	微型连接器
Charge Capacitor	100 pF、1000 pF、10000 pF
耐泄漏性	10 GΩ、1 GΩ、100 MΩ
频率响应特性	加速度1.0 Hz ~ 15 kHz ± 0.5 dB0.2 Hz ~ 50 kHz ± 3 dB速度3.0 Hz ~ 3 kHz ± 0.5 分贝位移3.0 Hz ~ 500 Hz ± 1 分贝（其中 160Hz 为 0 dB）
精度	加速度± 2 %速度± 3 %位移± 5 %（160 Hz、25 °C± 3 °C 时）
额定输出电压	±10 伏
*大输出负载	3 mA、1500 pF
输出连接器	C02（BNC）系列
折合到输入端的噪声电平	≤ 0.05 pC （rms）
Output Offset	± 5 mV 或更低
敏感性	0.01~999 pC/欧盟
滤波器	高通滤波器：通过、3 Hz、10 Hz（-18 dB/oct） LPF：通过、1 kHz、10 kHz（-18 dB/oct）（ 10 Hz、1 kHz 符合“振动要求 - 旋转机械的振动强度测量”<JIS B 0907-1989>）
CAL 信号（校准）	160 Hz ± 5 %、80 Hz ± 5 % 1 V0-p ± 2.0 % 正弦波（25°C ± 3°C）
*大输入警告显示功能	OFF：当输出超过 ±10 V 时，[-10 dB/Over] 指示灯呈红色闪烁，当它恢复到 ±10 V 以内时，它停止闪烁。ON：当输出超过 ±10 V 时，红色持续闪烁，直到按下 [▲/RST] 开关。
输出灵敏度	加速度0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU速度0.01、0.0316、0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU位移0.10、0.316、1.00、3.16、10.0、31.6、100、316、1000 mV/EU
自动省电	如果超过 2 分钟没有来自每个开关的输入，则主显示屏上仅显示小数点。
其他功能	・输出电平指示器：-10 dB 满量程时呈绿色常亮，满量程上闪烁红色・条件记忆：即使关闭电源也保留设置・条件锁定：防止按键故障
电源电压	10 V ~ 15 VDC（AC 100 V 可与可选的 AC 适配器一起使用）
电流消耗	120 mA 或更低（12 VDC IN “1.00” 时）
串联	每个 AC 适配器*多 6 个单元
外形尺寸	28 （W） × 121 （H） × 194 （D） mm（不包括突出部分）
质量	约 510g
作环境条件	-10°C~+ 50°C、90 % RH 或更低（无冷凝）
储存环境条件	-10°C~+ 50°C、90 % RH 或更低（无冷凝）
附属品	接头电缆、稳定器和耦合支架
