ONOSOKKI小野 LV-0121A 数字位移传感器

详情介绍：

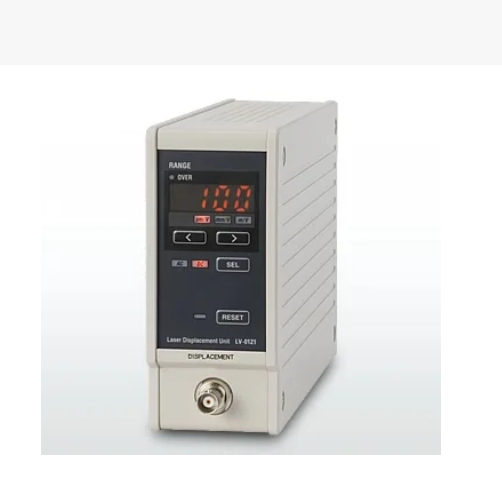

高斯摩 ONOSOKKI小野 LV-0121A 数字位移传感器

特点

数字位移传感器单元 LV-0121A 可以连接到 LV-1800 激光多普勒测振仪以提供直流振动位移值（m）可以在 0.155 nm 的高分辨率下检测，*大采样率高达 1 MHz。

位移值以模拟和数字格式输出，并配有专用的位移分析软件 LV-0930 速度（m/s），加速度（m/s）2可以进行各种振动分析，例如转换。

* 将 LV-0121A 数字位移传感器单元连接到 LV-1800 激光多普勒测振仪时，需要 LV-0041 连接组。

高分辨率 0.155 nm（数字输出）
1 MHz 高速采样
数字位移输出（USB 2.0）
模拟输出 DC ~ 100 kHz
* 可用的激光多普勒测振仪 LV-1710/LV-1720＊/LV-1720A/LV-1800
*LV-1720 需要收回修改

测量 MEMS 和压电元件中的微位移
极低频振动的位移测量
方波驱动压电元件和薄膜的位移测量
气缸和执行器的位移测量
继电器和悬臂的位移和振动测量

规格

模拟输出	模拟输出	±10 V（输入阻抗 100 kΩ）就是这样。
	截止频率	直流：DC~100 kHz （fc = -3 dB）交流：0.3 Hz~ 100 kHz （fc = −3 dB）
	线性	± 0.1%/F.S.（温度系数：±0.025 %/F.S/°C）
	模拟纹波	2 mVp\u2012p 或更低
	输出阻抗	50 Ω（*小输入阻抗为 100 kΩ）或更多）
	输出端子	BNC （CO2 型）
模拟位移范围	*大测量速度	2.5 m/s（全范围）
	范围显示	由 7 段 LED 指示选择范围
	设置范围	范围大测量范围小模拟分辨率数字分辨率0.1 微米/伏±1 微米0.15 纳米0.155 纳米1 微米/伏±10 微米0.3 纳米5 微米/伏±50 微米1.5 纳米10 微米/伏±100 微米3 纳米100 微米/伏±1 毫米30 纳米2 毫米/伏±20 毫米618 纳米0.1 米/伏±1.0 米30 微米0.5 米/伏±5.0 米154 微米1 米/伏±10 米309 微米
	显示范围	每个范围内 LED 呈 100% 或更高的红色常亮
	重置指示	位移零点复位作和输入时呈绿色 LED 照明
	采样频率	模拟输出：1 MHz 固定数字输出：可通过位移分析软件（LV-0930）调节（ 1 MHz、500 kHz、200 kHz、100 kHz、50 kHz、20 kHz、10 kHz、5 kHz、2 kHz、1 kHz、500 Hz、200 Hz、100 Hz、5 Hz、5 Hz、2 Hz、2 Hz、1 Hz、0.5 Hz）
数字输出		USB 版本 2.0（完整版速度）连接器类型：迷你 B 型
EXT 信号输入		位移零点复位信号输入 / TRIG 信号输入连接器类型：R03-R5F 外部复位信号：在非电压 A 触点信号输入/闭合时进行 RESET作 TRIG 信号：TTL （+5 V 信号） * 可在使用 LV-0930 时使用引脚分配一个外部复位信号输入B外部复位信号 COMCTRIG 信号输入DTRIG 信号 COME--
SYNCHRONOUS 信号输入/输出		同步连接器（连接 2 台时） RESET 信号 CLK 信号 TRIG 信号
多普勒信号		激光多普勒测振仪 LV-1700/LV-1800 系列用于连接*
REF 信号		激光多普勒测振仪 LV-1700/LV-1800 系列用于连接*
输入电压		直流 9~18 V
电源连接器		DC 插孔（EIAJ TYPE5）外部：− 电极内部 + 电极
功耗		约 10 VA，带 AC 适配器 SQ45W15P-00*
工作温度范围		5~40 °C
储存温度范围		−10~+50 °C
外形尺寸		58（宽）×222（深）×135（高）毫米
