一、产品概述

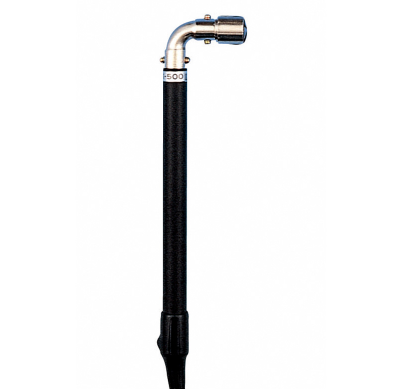

LK‑500L 是日本 CUSTOM（东洋计量）L 型 90° 弯角 K 型 Class2 热电偶表面探头，专为管道外壁、设备侧面、

狭小受限位置的固体表面测温开发，最高保证温度 500℃。适配 KT‑01U、KT‑02U、CT‑1310D、CT‑05SD 等 CUSTOM 全系列 K 型测温主机，

广泛用于管道、模具侧面、工装夹具、设备壳体等不易垂直接触点位的温度巡检。


二、核心技术参数

项目规格

热电偶类型中心型 K 型（CA）Class2，铬镍‑铝镍热电偶丝

温度保证量程‑40℃～+500℃

探头尺寸整机 W40 × H15 × D165mm；L 型头部 Φ15mm，弯段 40mm

线缆长度约 1 m，K 型热电偶补偿导线

材质SUS304 不锈钢接触头部

精度等级Class2；‑40～333℃：±2.5℃；333～500℃：±0.0075×t℃
重量约 60 g

防水性能无防水，严禁浸入液体，仅用于干燥固体表面

JAN 码4983621555011

接头标准迷你 K 型热电偶插头，直插 CUSTOM 测温仪表


⚠️极限耐温‑160~500℃；厂家保证精度区间‑40~+500℃；无弹簧压紧机构，需要手动施加压力保证贴合。
选型关键区分：

  • LK‑500L：L 型 90° 弯角头部，管道外壁、侧面狭小位置测温；

  • LK‑500：直头圆柱头部，适合开阔平面、大曲率工件；

  • LK‑250：弹簧加压平面探头，上限 250℃，适合平整平面。

三、结构与测温原理

LK‑500L 采用中心接点式热电偶结构，头部做 90°L 型弯折，无需垂直正对被测面，可侧向贴合管壁、设备侧壁；

SUS304 头部耐高温，补偿导线降低冷端温度漂移，保障高温工况测量稳定性。

探头无弹簧结构，依靠人手按压实现贴合，接触压力不足会造成读数偏低。

四、适配主机清单

手持测温仪：KT‑01U、KT‑02U、CT‑1310D、CT‑1320D
温度记录仪：CT‑05SD
红外测温仪：IR‑302、IR‑309
温湿度计：CTH‑1100

五、典型应用场景

  1. 管道行业：蒸汽管道、热油管道外壁侧向温度检测；

  2. 模具行业：注塑、压铸模具侧面、模腔侧边点位测温；

  3. 设备点检：电机侧壁、加热器侧面、箱体狭小边角位置；

  4. 热处理行业：工装夹具侧面、金属工件边角位置巡检。

六、现场使用要点与注意事项

  1. 仅限干燥固体表面，禁止浸入水、油、药液，液体侵入会直接损坏内部热接点；

  2. L 型头部侧向贴紧被测表面，施加适度压力；工件表面油污、氧化皮尽量清理，降低接触热阻；

  3. 最高保证温度 500℃，不可长时间超温使用，避免探头加速老化失效；

  4. 无防水，避开高湿结露环境，水汽会造成信号漂移；

  5. 支持 ISO17025 第三方计量校准，满足设备定期溯源；

  6. 仅适配 K 型热电偶仪表，不可接入 J/T/S 等分度号主机；

  7. 开阔平整平面优先选用 LK‑500 或弹簧式 LK‑250；测液体介质选用 LK‑300 系列；测气体选用 LK‑300A/LK‑200AR。
