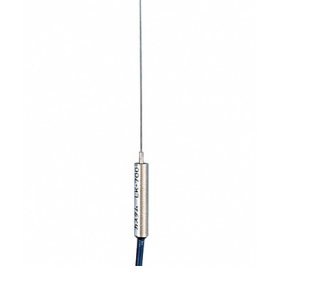

CUSTOM 东洋 YK‑200AR K 型热电偶传感器

CUSTOM 东洋 YK‑200AR K 型热电偶传感器


一、产品概述

YK‑200AR 为 CUSTOM 东洋YK 系列 M3 螺纹安装伸缩式 K 型热电偶，专为空调风管、

通风管道气体测温；波纹管可伸缩，探头伸出长度 220‑900mm，采用 M3 螺丝固定安装；无防水，

仅测干燥气体，禁止浸入液体；YK 插头（M3 螺纹），适配 CT‑5100WP/CT‑5200WP 主机，订单生产品种


二、核心技术参数

项目规格
热电偶类型K 型（CA）中心接点，铬镍‑铝镍CUSTOM
温度保证范围‑40℃～+200℃CUSTOM
探头尺寸收缩状态 220mm；伸出状态 Φ7~1.3mm × 220‑900mm，可伸缩波纹管结构CUSTOM
线缆长度约 1 mCUSTOM
材质C2680 黄铜（波纹管）CUSTOM
重量约 110 gCUSTOM
安装接口M3 螺纹固定CUSTOM
防水性能无防水，不可水洗，严禁接触液体CUSTOM
JAN 码4983621552072CUSTOM
适配主机CT‑5100WP、CT‑5200WP（YK 接口）；对应通用插头版本：LK‑200AR（LK 插头，适配 KT‑01U、CT‑1310D 等）


选型区分

  • YK‑200AR：YK 航空 M3 螺纹插头，用于 CT‑5100WP / CT‑5200WP

  • LK‑200AR：标准 K 型迷你插头，用于 KT‑01U、CT‑1310D 等普通主机，探头本体完全一致

三、结构与测温原理

可伸缩波纹管探杆，探杆头部开孔，气流直接接触热电偶接点，气体响应快；M3 螺纹底座可锁在风管壁上，

波纹管自由调节插入深度，适配不同厚度风管；开孔结构进水会直接损坏传感器。

⚠️重要提醒：探头本体无防水，仅接头适配防水主机，探头部分不能碰水；不可用于 LK 接口主机，需选用 LK‑200AR。


四、典型应用场景

  1. HVAC 暖通空调：风管、空调风道内部空气温度测量，风管开孔 M3 螺纹安装

  2. 烘箱、老化箱：箱体内气体测温，伸缩探杆调节插入深度

  3. 通风管道点检：洁净通风、排风、回风气体温度巡检

  4. 研发测试：需要调节插入深度的气体温度采集工况

五、现场使用要点

  1. 仅限干燥气体，严禁液体、水汽，不可冲水清洗，进水直接烧毁热电偶；

  2. 安装：风管开孔，M3 螺纹底座锁紧，波纹管拉伸至需要插入深度；探杆置于气流主流区，避开管壁；

  3. 波纹管禁止过度弯折，反复弯折造成波纹管破损；

  4. 最高 200℃，不可超温；

  5. 支持第三方 ISO17025 计量校准；

  6. 订单受注生产，采购前确认交期。

六、选型小结

YK‑200AR：M3 螺纹伸缩风管探头‑40~200℃，专配 CT‑5100WP/CT‑5200WP；
普通主机选型：选 LK‑200AR；
高温风道（>200℃）：选用 KS‑800E。
