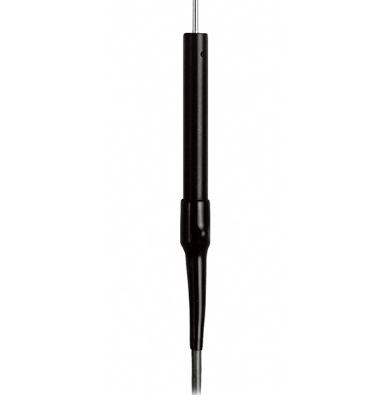

CUSTOM东洋  YK‑700 K 型细径柔性热电偶传感器

CUSTOM东洋  YK‑700 K 型细径柔性热电偶传感器


摘要

在半导体设备、实验室研发、热处理检测场景中，狭小管路、微型腔体、窄缝隙内部的温度采集，经常受探头尺寸限制无法完成测量。

日本 CUSTOM 东洋 YK‑700 为Φ1mm 超细柔性浸入式 K 型热电偶，套管可弯曲，用于狭小空间内气体、液体短时测温，

适配 CUSTOM 全系列温度计、温度记录仪，解决常规探头无法进入狭窄位置测温的行业痛点


1、产品概述

YK‑700 是 CUSTOM 东洋受注生产品种，属于细径柔性 K 型（CA 铬镍‑铝镍）热电偶传感器，探头保护套管采用 SUS316 不锈钢，

探头外径仅 Φ1mm，探头总长 306mm，可适度弯曲形变，可伸入细小管道、密闭腔体、微型容器内部做浸入式测温。标配 1 米线缆，

原厂 K 型标准接头，可直接对接 CUSTOM CT 系列测温主机，无需额外信号转换。


2、核心技术规格

项目参数
型号YK‑700CUSTOM
传感器类型K 型（CA）热电偶（Chromel‑Alumel）CUSTOM
测量对象狭小空间的气体、液体（短时浸入）CUSTOM
温度保证范围-40℃ ~ +700℃CUSTOM
精度等级Class 2；≤333℃：±2.5℃；＞333℃：±0.0075×t（t 为实测温度）
探头套管材质SUS316 不锈钢，可弯曲柔性结构CUSTOM
探头尺寸探头尖端 Φ1mm，探头长度 306mm；整机约 W12×H12×D344mmCUSTOM
线缆长度1mCUSTOM
重量约 21gCUSTOM
固定方式M3 螺丝孔，可固定安装CUSTOM
防水性能无防水，禁止长期浸泡、淋水工况CUSTOM
适配主机CUSTOM 东洋 CT 系列温度计、记录仪，通用 K 型测温仪表CUSTOM

3、核心技术特点

3.1 Φ1mm 超细柔性套管

仅有 1 毫米极细探头，能够深入普通传感器无法进入的细管路、缝隙、微型反应腔；SUS316 不锈钢套管支持适度弯折，

适配设备内部复杂走线，不用改动设备结构即可完成测温。

3.2 宽量程 K 型热电偶

测温区间‑40~700℃，兼顾低温与中高温工况；K 型热电偶抗氧化性能优异，信号线性稳定，

Class2 工业精度，满足设备点检、工艺验证、研发实验的精度需求。

3.3 手持 / 固定两用设计

自带 M3 螺丝固定孔，既可以手持临时检测，也可以螺丝锁紧实现设备上短期在线监测；标准 K 型接头，仪表拆装替换便捷。

3.4 使用约束

  1. 无防水，只能短时浸入液体，严禁持续浸泡、高压液体冲刷；

  2. 探头套管极细，避免大力、反复弯折，防止内部热电偶丝断裂；

  3. 感温端头必须完全置于被测介质，否则会产生较大测温误差；

  4. 高温环境避开含硫、还原性气体，防止热电偶丝老化漂移；

  5. 属于订货生产型号，无大量现货，采购需要确认交期。

4、主要应用场景

  1. 半导体设备行业：微小工艺腔体、细管路、风道内部气体、导热介质测温，设备热性能验证；

  2. 实验室研发：微型反应容器、小型油浴、烘箱缝隙温度采集；

  3. 热处理行业：细管道、炉体夹缝内部气体温度检测；

  4. 工业点检：设备狭小风道、管路内部温度巡检；

  5. 化工测试：小型容器药液短时浸入测温。
