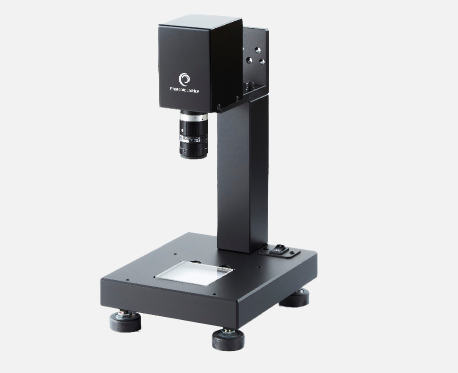

日本Photonic-Lattice株式会社 PA-micro 显微型二维全场低相位差双折射应力测量仪

日本Photonic-Lattice株式会社 PA-micro 显微型二维全场低相位差双折射应力测量仪

该设备以高分辨率500万像素高速测量双折射和相位差，测量范围为0至130纳米，实现低相位差。
用显微镜的视场来预测。内置显微镜可选择奥林巴斯或尼康。

PA-micro-S 只是测量相机头（不含显微镜）。
如需兼容显微镜，请联系我们。

PA-micro 规格

  • 测量

输出

  • 相位偏移/延迟（nm），轴向（°） 应力等效（Mpa）*作为“数据处理”选项的一部分

分布范围

  • 0~130纳米

重复性

  • 延迟：p<0.1 nm 轴向：σ<0.1度（延迟>10 nm）


  • 传感器部件

结局

  • 2056 × 2464（约5M）像素

工作波长

  • 520nm


  • 硬件

尺寸 （宽 x 深 x 高）

  • 270×500×610毫米

物镜尺寸

  • 约140×170微米~约3.5×4.2毫米 物镜 x2，x5，x10，x20，x50

重量

  • 大约。大约18公斤


  • 其他

界面

  • GigE（摄像机信号）

电源

  • AC100~240V（50/60Hz） / ~6.0A

软件

  • PA-View（公共广播视角）

配件

  • 桌面电脑，用户手册 ※PA-micro中包含显微镜


  • 选项

变焦镜头

  • 不

数据处理功能

  • 是的

视场（FOV）校正函数

  • 讨论范围

透镜分析函数

  • 是的

实时分析函数

  • 是的

遥控功能

  • 是的

色散模

  • 不

WPA高滞速

  • 不

镜头测量阶段

  • 不

宾夕法尼亚/WPA遮阳罩

  • 是的

光弹性测量

  • 不
