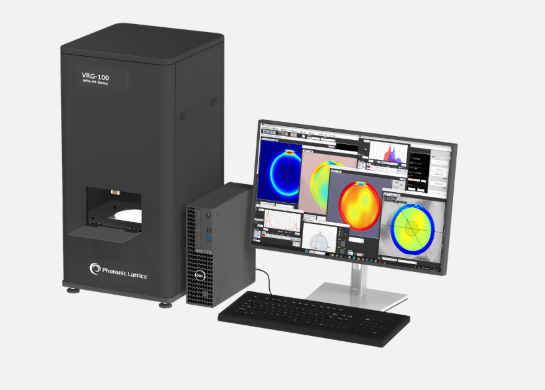

日本Photonic‑Lattice VR镜头评估系统  VRG-100

日本Photonic‑Lattice VR镜头评估系统  VRG-100

专门用于评估VR相关部件的设备

【主要规格】
·工作波长：466nm、543nm、650nm（可定制）
·延迟测量范围：0~λ/2（可QWP测量）
・可测量每种RGB颜色的延迟度和圆偏振度（椭圆度）。
·含有偏振片的样品，这些样品无法用传统WPA系列测量，也可以被测量。
·可实时测量偏振片与QWP之间的相对角度。

单透镜和QWP透镜的延迟和轴向方向分布测量


在薄饼光学中，单个透镜的延迟必须保持尽可能低以实现理想的圆偏振，但延迟在门极附近往往会增加。
减少延迟对于获得清晰的虚拟现实图像非常重要，通过高速高精度的二维双折射测量可以实现高效评估。

在RGB中可测量三原色，

QWP胶片对每种RGB颜色的S3值不同，因为延迟因波长不同而异。因此，为了提升VR图像的色彩还原并减少重影现象，测量三种原色中的每一种非常重要。
VRG100可以测量单片或带有三种RGB色QWP的镜头的延迟。

圆极化度（椭圆度）的测量

可在RGB三原色测量

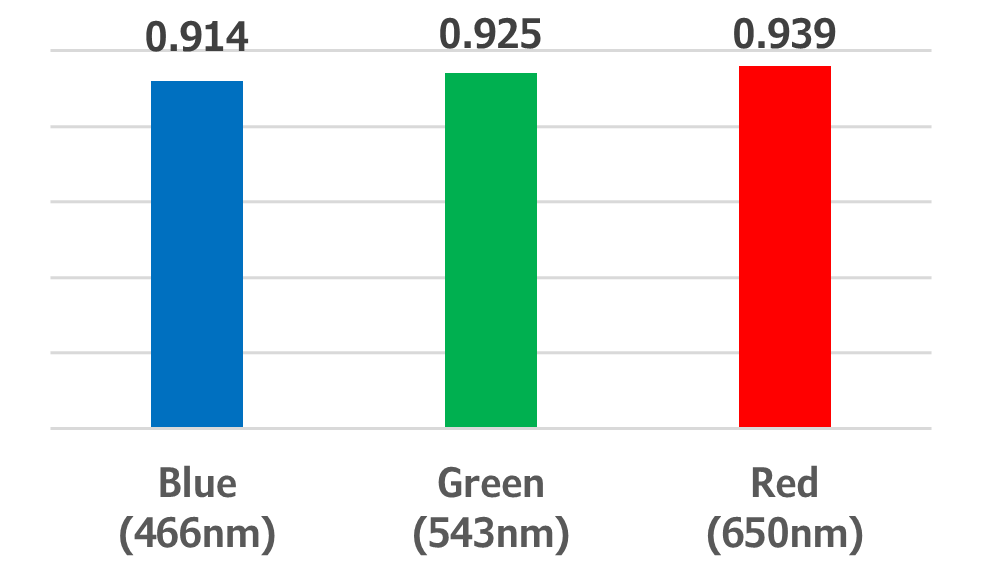

椭圆性

设计具有更窄更宽视角的薄饼光学器件需要评估所有包含偏振片和QWP的镜头单元的偏振控制能力。
圆偏振度（椭圆度）的评估，表示整体偏振控制函数，也使得评估层压膜内皱纹或气泡困扰造成的缺陷成为可能。

显示器圆偏振度（椭圆度）的测量


为了用薄饼光学实现理想的圆偏振，基本前提要求显示器在每个RGB波长下尽可能完美地发出圆偏振光。
VRG100不仅支持镜头和胶片的透射测量，还能评估显示器的圆偏振度。

偏振片与QWP之间的相对角度测量

为了获得理想的圆偏振光，薄饼光学的偏振片与QWP之间的相对角度必须为45度。
由于相对角度的测量可以实时进行，这也有助于改进制造工艺和点检。



VRG-100 规格

  • 主体

连接


摄像机接口

  • 演出

传感器部件


数据大小

  • 标准：616×514点（宽度×高度）

工作波长

  • λ = 466nm， 543nm， 650nm

测量范围

  • 输出：0~λ/2 [nm]（可用四分之一波长板测量[接近λ/4]）

重复性

  • 延迟：σ < 0.1nm 偏振椭圆率：σ < 0.1 相对角度：3σ < 0.05° *参见“4.录取条件”

测量面积


有效面积

  • 约73×61毫米

外部尺寸，功耗


功耗

  • AC100~240V 50/60Hz 210W

配件

  • 控制电脑

底盘

  • 桌面类型

中央处理器

  • 核心i5

记忆

  • 32GB

那

  • Windows 11（x64）

监视器分辨率

  • 1920×1080或更高

硬盘

  • 1TB

功耗

  • AC100~240V 50/60Hz 180W


  • 环境条件

用途

  • 20°C ~ 35°C，湿度≤80%或以下（无冷凝水）

保护

  • 0°C ~ 40°C，湿度≤80%或以下（无冷凝水）


  • 标准减速样品（可选）

三级减速板

  • STDR-02型号（由光子晶格公司制造的光子晶体）
