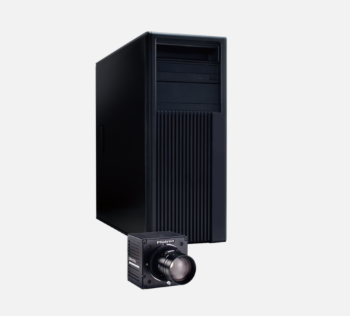

日本Photonic‑Lattice  高速二维偏振相机 CRYSTA PI-5WP

日本Photonic‑Lattice  高速二维偏振相机 CRYSTA PI-5WP

用于偏振光物体识别/检测/OEM

偏振图像处理系统

紧凑设计直接录制到 PC 内存SDK，用于嵌入式开发

项目CRYSTA PI‑5WP 规格
测量原理光子晶体像素级微偏振阵列，联合 Photron 高速 CMOS
偏振工作波长500‑550nm 绿光波段
输出参数斯托克斯 S0/S1/S2/S3、相位差、光轴方位角、偏振度
最大全分辨率848 × 680 pixel
偏振有效分辨率424 × 340 pixel
满分辨率帧率250 fps
降分辨率最高帧率10000 fps
A/D 位数12 bit
最短曝光时间2893 ns
镜头接口C‑mount
数据接口PCI‑Express 采集卡（主机侧）
系统内存32GB（采集主机）
触发方式TTL5V、开关触发、软件触发
线缆5m / 15m 可选
相机头尺寸 (W×H×D)74.4 × 74.5 × 62.35 mm
相机头重量0.48 kg
供电DC12V，20VA；AC100‑240V 50‑60Hz
数据格式RAW、AVI、BMP、CSV；附带 SDK 开发包
配套软件CRYSTA‑View 偏振分析软件
标配附件相机机头、PCI‑E 采集主机、线缆、软件、操作手册


规格
系统特性

  • 实时数据传输到PC内存。包含 SDK

图像传感器

  • 偏振高速图像传感器

偏振镜

  • 波片+线性偏振片

偏振工作波长

  • 500~550纳米

位深

  • A/D 12位

最大分辨率

  • 848 × 680像素

帧率 *最大分辨率

  • 15 ~ 250fps

最大帧率

  • 10,000帧/秒

最小暴露时间

  • 2893北秒

镜头卡口

  • C卡口

数字接口

  • PCI Express

存档数据格式

  • RAW、AVI、BMP、CSV 及其他 *保存的数据格式取决于所使用的软件。如需详细信息，请联系我们。

交流电源电压

  • 110V *200V选项可选

交流电源频率

  • 50 ~ 60Hz

直流电源电压

  • 12V

直流功耗

  • 20VA

内存大小

  • 32GB

录制时间

  • 11.46秒 *录制时帧率为250fps

相机头的外部尺寸 （宽 x 高 x 长）

  • 74.4 × 74.5 × 62.35毫米

摄像机头的重量

  • 0.48公斤

摄像机线缆长度

  • 5米，15米

触发输入

  • 可选TTL 5V、开关闭合和软件触发器
