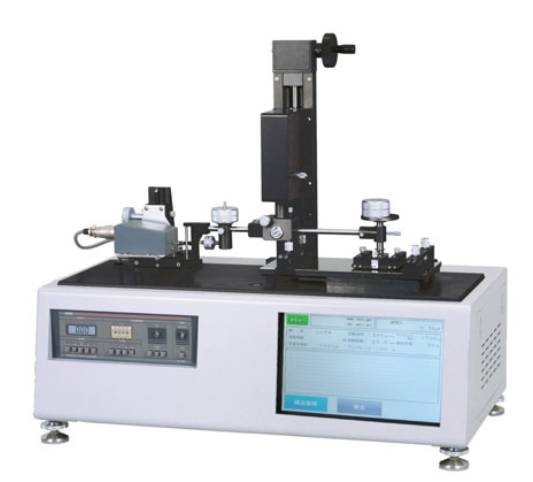

HEIDON新东科学    TYPE:14FW  便携式摩擦计

HEIDON新东科学    TYPE:14FW  便携式摩擦计


表面性能测量机
类型：14FW

明确各种研究主题交流
伺服电机为载有样品的移动台提供线性运动。
另一方面，电阻传递机构由一个垂直臂和一个带有两个支点的横臂组成，将来自各种适配器的电阻传递到负载换能器的检测器。该横臂一端配备
零平衡器，用于平衡每个适配器的死重并将垂直负载降至零。
另一端设有适配器固定部件和一个重量托盘，可将垂直负载装载于垂直线上，最大可负载1000克。
检测到的电阻可通过动态应变放大器放大并输出至各种记录设备。 作和显示
均采用易用的触摸面板。

特征

兼容多种JIS标准

更换附件后，可以按照JIS K7125（ISO 8295）进行测试。

表面划痕硬度的测量 JIS K5600

锥形抓针承受一定的垂直载荷，刮擦硬度由刮伤时的伤口宽度表示。 还有铅笔刮痕强度测试。

通过图像、线和点压测量静摩擦和动摩擦 ASTM D1894

也可以通过图像压力、线性压力、点压力以及多种样品组合来测量。 复杂且个体差异较大的平均动态摩擦计算也易于展示。 ※1

*由Tribo Soft制作（可选）

表面粘性测量

由轴承支撑的不锈钢辊的滚阻量化了粘性。

摩擦阻力因磨损变化的实时测量

往复摩擦会反复计算以确定表面状况的变化，并根据摩擦阻力的增加或减少，涂层剥落的往复次数。

测量刮痕强度

水平拉力是可以测量的。

薄膜的粘附测量。

刮针上的垂直载荷逐渐增加，临界载荷由刮擦阻力的变化决定。

主要规格
类型：14FW
支持的测试标准

JBMS-88（通过测量纸张摩擦力评估纸粉含量的方法）
ASTM D 1894（塑料薄膜和薄膜的静态和动能摩擦系数标准测试方法）
JIS K 7317：2022 如何确定塑料的刮痕硬度——功能性薄膜）JIS
L 0849 第一类（摩擦硬度测试）
JIS K 7125（塑料薄膜和薄膜摩擦系数测试方法）
* 可能需要单独的测量夹具。

移动速度

5毫米~6000毫米/分钟

驱动电机

交流伺服电机

传动系统

齿条与小齿轮

行驶距离

1~100毫米

移动模式

单模式：移动设定距离
后自动停止 重复模式：往复调整设定距离（最多99,999,999次）

测量范围

0~100GF 或 0~2000GF

表格尺寸

240毫米×120毫米

保障

过载安全装置
，高频降噪电路。

应变放大器

零点调节 ・・・ 数字伺服自动零重置
输出（非线性） ・・ 0~±5V（在±0.05%FS以内）
灵敏度切换 ・・・ 0， 100， 50， 25， 10% FS
滤波器 ・・・ 1， 10， 100HZ， 通数（低通滤波器）

使用环境

在0~50°C以85%相对湿度范围内，但必须是非凝结的。

权力

AC100V 50/60Hz

整体尺寸

机身：W630mm×D350mm×H580mm

附属品

1个载荷传感器，1个抓钩，1个ASTM平面压轴，1
个Φ10mm球形压轴，1块铜管，1根电源线（2米，2P/E），1个亚克力盖，1个
工具，1个零件箱，1个垂直规格，1本说明书

选择

摩擦软件、各种测量仪器、热板、Y向级等。
