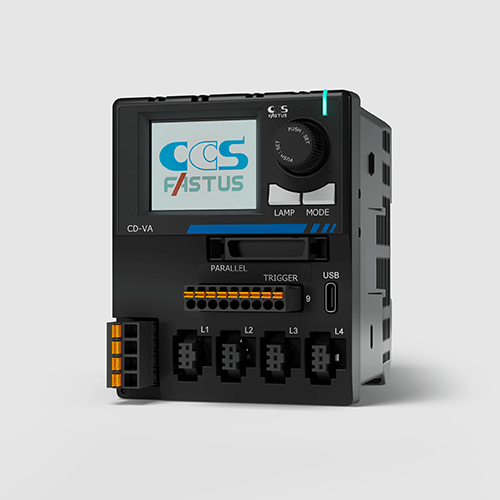

日本CCS西西斯  数字电源     CD-VA20024-4PE

日本CCS西西斯  数字电源     CD-VA20024-4PE



产品详细信息

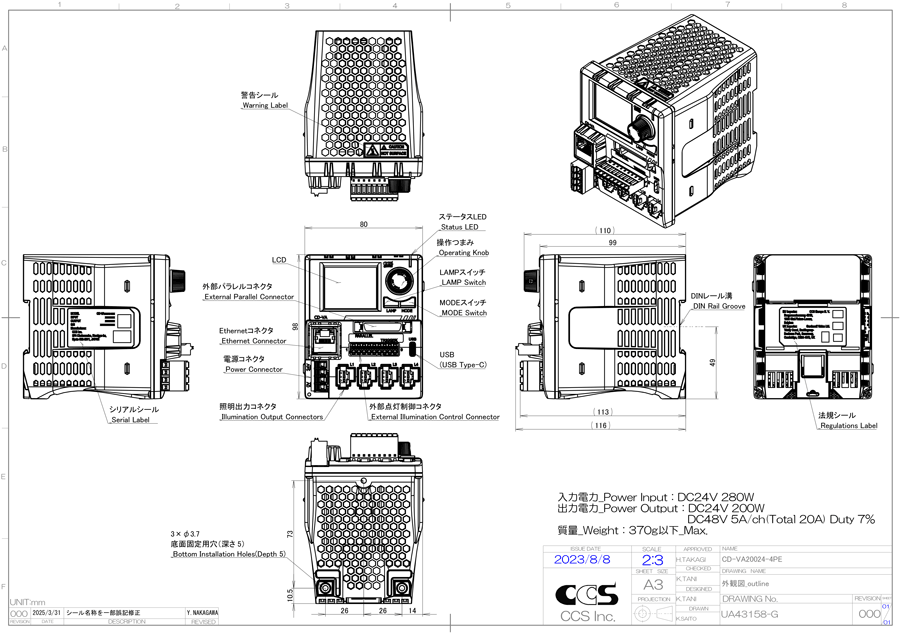

外观尺寸宽80毫米 x 深99毫米 x 高98毫米
适合光源(输出定额)以太网通信类型
24 VDC 照明
4 通道共 200 瓦（1 通道 50 W 或更低）
通道数4个频道
驱动方式持续照明
发光方式连续发射，频闪灯（当照明时间不超过1000微秒时过载）
频闪点亮时间[PWM频率100 kHz直流：照明时间]
10微秒 ~ 9990微秒（10微秒步进），1毫秒到999毫秒（1毫秒步进）

[PWM频率130 kHz直流：照明时间]
7.6微秒~ 7684.6微秒（约7.692微秒步进），1毫秒~999毫秒（1毫秒步进）

[照明周期限制]
占空率7%（需要脉冲宽度为14.3倍或更大周期）
调光方式PWM控制（频率：100 kHz直流，130 kHz直流），可变电压控制
调光设定1000级（0到999）
输入电流24伏直流±10%
输出电压PWM模式：24伏直流
频闪模式*1： 48 VDC
变电压模式*2：低电压：12至24伏，高电压：18至24伏
*1当频闪灯光时间达到1毫秒或更长（照明时间以毫秒为单位）时，会自动切换到24伏直流硬盘。
当频闪灯光时间不超过1000微秒（照明时间以μs为单位）时，应用48伏直流驱动。
*2可变电压模式下不支持超速驱动。
输出电流Storobe 模式：5.0 A/通道（Duty 7%）
外部控制方式以太网通信（10BASE-T/100BASE-TX）
USB 通信（全速 Type-C 连接器）
并行通信
RS-232C 通信
通信接口USB通信：通过虚拟COM端口
串行通信 RS-232C通信：4800 / 9600 / 19200 / 38400 / 57600 / 115200
以太网通信：UDP、TCP、DHCP 客户端
输出端口SMP-03V-BC
适合规格[兼容标准]
CE，UKCA（不符合KC）
[环境法规]RoHS

[保护程度]
IP20（IEC 60529）
使用温湿度温度：0至40°C，湿度：20%至85%相对湿度（无冷凝）
保存温湿度温度：-20至60°C，湿度：相对湿度20至85%（无冷凝）
冷却方式自然风冷
重量370克
材质聚碳酸酯
附属品硬件手册 x1，扳机连接器 x1，电源连接器 x1
注意事项请参见下方网址，了解使用频闪过载时可用的LED灯组合。

如何检查灯光连接组合
