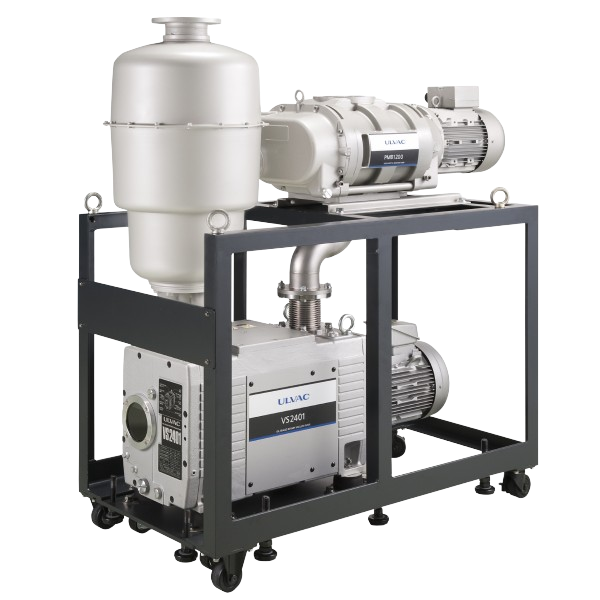

ULVAC爱发科 真空排气装置 YMV-03A
ULVAC爱发科 真空排气装置 YMV-03AULVAC爱发科 真空排气装置 YMV-03A规范安装单元 *1YMV-01AYMV-03AYMV-06AYMV-12A波纹管、脚轮和调节器波纹管、脚轮和调节器推荐泵*2机械助力泵PMB100DPMB300DPMB600DPMB600DPMB1200D油转真空泵VD30VD40VD60VD90VS1501VS2401V…
产品详情
Product Detail
ULVAC爱发科 真空排气装置 YMV-03A
ULVAC爱发科 真空排气装置 YMV-03A
规范
| 安装单元 *1 | YMV-01A | YMV-03A | YMV-06A | YMV-12A | |||||
| 波纹管、脚轮和调节器 | 波纹管、脚轮和调节器 | ||||||||
| 推荐泵 *2 | 机械 助力 泵 | PMB 100D | PMB 300D | PMB 600D | PMB 600D | PMB 1200D | |||
| 油转真空 泵 | VD30 | VD40 | VD60 | VD90 | VS1501 | VS2401 | VS1501 | VS2401 | |
| 最大排气 L/min转速 | 50Hz | 95 米3/h （1,580 升/分钟） | 250 米3/小时 （4,100 升/分钟） | 450 米3/小时 （7,500 升/分钟） | 500 米3/h （8,330 升/分钟） | 550 米3/小时 （9,200 升/分钟） | 600 米3/小时 （10,000 升/分钟） | 850 米3/h （14,200 升/分钟） | 1000 米3/小时 （16,700 升/分钟） |
| 60Hz | 115 米3/h （1,900 升/分钟） | 290 米3/小时 （4,800 升/分钟） | 520 米3/h （8,670 升/分钟） | 600 米3/小时 （10,000 升/分钟） | 660 米3/小时 （11,000 升/分钟） | 720 米3/小时 （12,000 升/分钟） | 1000 米3/小时 （16,700 升/分钟） | 1200 米3/h （20,000 升/分钟） | |
| 最大入口 L/min压力 | 50Hz | 8.5×103 爸 | 7.0×102 爸 | 1.0×103 爸 | 1.3×103 爸 | 1.5×103 爸 | 2.4×103 爸 | 1.3×103 爸 | 1.7×103 爸 |
| 60Hz | 4.5×103 爸 | 7.0×102 爸 | 1.0×103 爸 | 1.1×103 爸 | 1.3×103 爸 | 2.1×103 爸 | 1.1×103 爸 | 1.7×103 爸 | |
| 达到压力*3 | 4.0×10-1 爸 | 6.7×10-1 爸 | |||||||
| 冷却方法 *4 | 风冷 | 风冷 / 水冷 | 水冷 | ||||||
| 冷却水 | 主侧压力 | - | 0.3 MPA | 0.3 MPA | |||||
| 入口和出口的压力差 | - | 0.05 mpa | 0.1 MPA | ||||||
| 冷却水体积 | - | 2.0 ≦ L/min | 4.0≦ 升/分钟 | 5.0≦ 升/分钟 | 4.0≦ 升/分钟 | 5.0≦ 升/分钟 | |||
| 冷却水温度 | - | 5~30°C | 5~30°C | ||||||
| 进气口径 JIS-B-2290 | VG50等效车型 | VG80 等效设备 | VG80 等效设备 | VG100 对应 | |||||
| 排气口径 JIS-B-2290 | VG40 等效物 | VG50等效车型 | |||||||
| 尺寸 W×D×H | 500 ×860 ×848 毫米 | 500 ×860 ×920 毫米 | 500 ×960 ×1030 毫米 | 500 ×960 ×1030 毫米 | 650 ×1200 ×1238 毫米 | 650 ×1200 ×1238 毫米 | 650 ×1200 ×1258 毫米 | 650 ×1200 ×1258 毫米 | |
| 质量（包括推荐泵） | 145公斤 | 175公斤 | 260公斤 | 285公斤 | 480公斤 | 520公斤 | 530公斤 | 570公斤 | |
| 选择 | 大气压驱动 逆变器 *5 | PMB 100D 的 I2 | PMB 300D 的 I2 | PMB 600D 的 I2 | PMB 600D 的 I2 | PMB 1200D 的 I2 | |||
| PMB 100D 的 I4 | PMB 300D 的 I4 | PMB 600D 的 I4 | PMB 600D 的 I4 | PMB 1200D 的 I4 | |||||
| 油 雾 陷阱 | TM201/TM401 | TM401/TM-2 （F） | TM-3 （女） | TM-4 （女） | TM-3 （女） | TM-4 （女） | |||
| 控制面板*6 | PMB 100D+ VD30 | 用于PMB 300D+ VD40 | 针对PMB 600D+ VD60 | 用于PMB 100D+ VD90 | 用于PMB 600D+ VS1501 | 用于PMB 600D+ VS2401 | 针对PMB 1200D+ VS1501 | 针对PMB 1200D+ VS2401 | |
| 终端模块 盒 | PMB100D +VD30 | 适用于PMB300D +VD40 | 适用于PMB600D +VD60 | PMB100D +VD90 | PMB600D +用于VS1501/VS2401 | 针对PMB1200D +VS1501/VS2401 | |||
| 进气 法兰 *7 | PMB100D | For PMB300D/PMB600D | For PMB300D/PMB600D | PMB1200D | |||||
| 延迟真空 电磁阀*8 | 共享（选自DC24V/AC200V/AC220V/AC380V/ AC400V/AC415V/AC440V） | 共享（选自DC24V/AC200V/AC220V/AC380V/ AC400V/AC415V/AC440V） | |||||||
| 冷却水 流量 开关 *9 | - | 适用于PMB300D + VD40 / PMB600D + VD60 / PMB600D + VD90 | 用于PMB 600D+ VS1501 | 用于PMB 600D+ VS2401 | 针对PMB 1200D+ VS1501 | 针对PMB 1200D+ VS2401 | |||
