ULVAC爱发科 油扩散真空泵 ULK-14A
ULVAC爱发科 油扩散真空泵 ULK-14AULVAC爱发科 油扩散真空泵 ULK-14A规格型号 ULK-04AULK-06AULK-10AULK-14A排气速度 550L/sec500L/sec1,200L/sec1,100L/sec3,400L/sec3,000L/sec5,400L/sec4,900L/sec极限压力*1 ＜2.610-5Pa＜2.610-6Pa＜2.610-5Pa＜2.610-…
产品详情
Product Detail

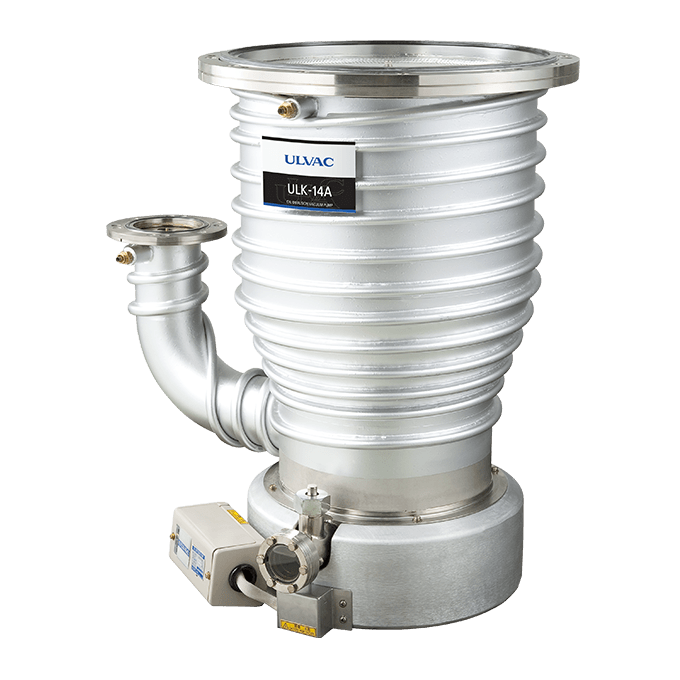

ULVAC爱发科 油扩散真空泵 ULK-14A
ULVAC爱发科 油扩散真空泵 ULK-14A
规格
| 型号 | ULK-04A | ULK-06A | ULK-10A | ULK-14A | |||||
| 排气速度 | 550L/sec | 500L/sec | 1,200L/sec | 1,100L/sec | 3,400L/sec | 3,000L/sec | 5,400L/sec | 4,900L/sec | |
| 极限压力 *1 | ＜2.6×10-5 Pa | ＜2.6×10-6 Pa | ＜2.6×10-5 Pa | ＜2.6×10-6 Pa | ＜2.6×10-5 Pa | ＜2.6×10-6 Pa | ＜2.6×10-5 Pa | ＜2.6×10-6 Pa | |
| 临界背压 | 40 Pa | 60 Pa | 40 Pa | 60 Pa | 35 Pa | 40 Pa | 30 Pa | 30 Pa | |
| 工作开始 时间 | 9 min | 8.5 min | 16.5 min | 15 min | 20 min | 20 min | 25 min | 25 min | |
| 液压油 *2 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | |
| 油量 | 0.15 L | 0.35 L | 0.8 L | 1.5 L | |||||
| 水温 | 19℃～25℃ | ||||||||
| 冷却水 进水口 (尺寸) | Rc 1/4" | Rc 1/4" | Rc 3/8" | Rc 3/8" | |||||
| 冷却水量 | 1 L/min | 1 L/min | 1 L/min | 1.5 L/min | 2.5 L/min | 3 L/min | 2.5 L/min | 3.5 L/min | |
| 电压规格 | 200V/1Φ V | ||||||||
| 电力需求 | 0.55 kW | 0.73 kW | 0.9 kW | 1.2 kW | 2 kW | 2.4 kW | 2.25 kW | 2.4 kW | |
| 加热器 种类 | 热板 | 热板 | 热板 | 热板 | |||||
| 推荐 辅助泵 *3 | VD151/VD201 | VD30C/VD40C/VD60C | VD90C | VS1501/VS2401/PKS-030 | |||||
| PVD-180/PVD-360 | VS1501 | ||||||||
| PKS-016/PKS-030 | |||||||||
| 外形尺寸 *4 | A | 175 mm | 250 mm | 340 mm | 340 mm | ||||
| B | 150 mm | 180 mm | 240 mm | 240 mm | |||||
| H | 344 mm | 449 mm | 650 mm | 670 mm | |||||
| 吸气口 | VG100 | VG150 | VG250 | VG350 | |||||
| 排气口 | VG25 | VG40 | VG80 | VG80 | |||||
| 重量 | 7.5 Kg | 13.5 Kg | 47 Kg | 56 Kg | |||||
| 油位计 | 无 | 无 | 视窗 | 视窗 | |||||
| 温控器 选项 | 有 | 有 | 有 | 有 | |||||
| 恒温器 设定温度 | 250 | 250 | 180 | 180 | |||||
*1 当冷却水量为20℃时，极限压力基于电离真空计。
*2 D-11是烃类通用油，D-31是具有高热稳定性的硅基扩散泵油。
*3 这里是根据扩散泵最大流量来选择辅助泵的。
通常情况下，考虑到粗抽时间，使用比这里所示的更大的机械增压泵和油回转真空泵也是合适的。
*4 关于其他尺寸，请确认本公司网站上的CAD数据（二维图纸、三维图纸）。
尺寸图
