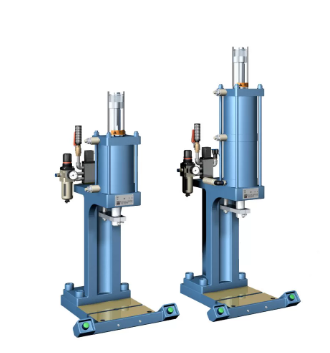

FUJICON富士 CM-5 冲压机
FUJICON富士 CM-5 冲压机
快速采样速度为每秒4000次
CM-5模式
兼容之前的检查员模式。 它可以轻松更换和更换。
多点持标模式(多点管理)
是一种将测量分为第1~4节的四个部分,并为每个部分设定任意的保持内容,并利用每个部分的保持值和比较判断值进行比较判断。
波形比较模式
这是一种通过比较测量波形与判断波形来实现OK/NG判定输出和波形日志的模式。
比较判断仅是NG的输出。
保存的波形日志可以通过“正常波形确认”和“异常波形确认”来检查。
2.4英寸高亮度全彩液晶
如果显示值超过上下限,则执行HI;如果在范围内,则为GO;如果低于该范围,则进行LO的比较输出。
此外,如果超过设定的负载覆盖输出判断值,也可以使用设定的负载覆盖输出。 有四个比较输出函数:高/去/失/负载覆盖输出。
设置负载距离输出的状态不会显示在屏幕上。
*输入/输出逻辑可以更改
该模式将测量分为1~4节的四个部分,设置每个部分的保持内容,并基于保持值和设置的比较值进行比较判断。 你可以选择“无”、“最大价值持有”、“摆动持有”、“最大价值持有”、“最低价值持有”、“极端价值差异”和“拐点持有”。 当确定OK时,比较输出函数输出完成信号。 你也可以为每个部分输出 NG。 你可以选择1到4分来做比较判断。
*输入/输出逻辑可以更改
该模式通过比较测量波形与判断波形,进行OK/NG判断输出和波形日志。 比较判断仅是NG的输出。
保存的波形日志可以通过“正常波形确认”和“异常波形确认”来检查。
*输入/输出逻辑可以更改
| 型 | CM-8 |
| 测量ch(测量ch) | 1通道 |
|---|---|
| 展示部门 | 2.4英寸TFT液晶显示屏 |
| 外部控制 | 以下5个功能中的任一的控制终端分配(用户设置)
|
| 采样速度 | 快速采样速度每秒4000次 |
| 比较产出 | 继电器输出接触额定:AC250V 2A,DC30V 2A 机械寿命:2000万倍 寿命:100,000倍及以上 触点×4(AL1和AL2、AL3和AL4分别为常见) 控制方法:微计算机计算方法 判断值设置:- 99999~99999 迟滞:每个判定值可 设定在0~99999位数范围内 比较条件:可 设置HI/GO/LO或AL1~AL4 ●等级判断模式 超出 判断 决低于判决值,警报启动(小于1时报警) ●区域判断模式 区域内警报开启 判断值( 区域内) 区域外警报开启 上下限判断值(区域外) |
| 接口 | D/A输出(电压和电流可选) |
| 可选接口 | RS-232C/RS-485/BCD输出 |
| 工作温度和湿度范围 | -5~50°C 35~85%RH(非凝结) |
| 储存温度和湿度范围 | -10~70°C 湿度60%或更低 |
| 权力 | 附带AC100~240V交流适配器(主机DC24~48V±10%) |
| 功耗 | 使用交流适配器时最大11VA(交流100V)(24V直流时最高5W) |
| 尺寸/质量 | 158毫米(宽)×89毫米(高)×175毫米(深)/ 约1.3公斤 |
| D/A 输出 | 转换方法:D/A 转换方法 分辨率:13位等效 缩放:数字缩放 输出目标:任意设置 显示内容以模拟输出为目标 电路响应速度:响应速度小于300微秒(0→90%响应) | |||
*如果安装了可选接口(BCD输出、RS-232C或RS-485),则不会安装D/A板。
| RS-232C | 通信协议:Modbus RTU 同步方法:同步 通信方式:全双工 通信 速度:9600bps,19200bps,38400bps 数据长度:8bit 起始位:1bit 奇偶校验位:无,奇数,偶停止 位:1位 信号名称:TXD、RXD、SG 连接单元数:1单位 轨道长度:最长15米 * 使用Modbus协议时,不设置数据长度、停止位或分隔符 |
| RS-485 | 通信协议:Modbus RTU 同步:逐步 同步通信方式:双工 半双工通信 速度:9600bps,19200bps,38400bps 数据长度:8bit 起始位:1bit 奇偶校验位:无,奇偶停止 位:1位 信号名称:非反相(+)、反向(-) 连接单元数:31 轨道 长度:最长1.2公里(总计) *符合CE标志时少于30米 |
| BCD输出 | 输出形式:开集电极输出 NPN 类型 测量数据:负逻辑 当逻辑“1”晶体管 ON 时 极性信号:负逻辑 当负显示时 晶体管导通 信号相对于信号:负逻辑 当过载晶体管 ON 同步信号(PC):晶体管在数据转换期间一定时间内导通 晶体管:电压最高30V。 电流 10mA 最大 输出电容:输出饱和电压下1.2V或更小 10mA 启用:通过短路或将使能端子交给 D.COM 或相同电位,BCD输出(测量数据、极性信号、过端信号)和同步信号(PC)的 晶体管 会被关闭。 |
