CASAHI-SPECTRA朝日分光 RLQL80-2 透镜

CASAHI-SPECTRA朝日分光 RLQL80-2 透镜

该透镜单元连接在光导上，以提供均匀的照明，几乎减少不均匀的照射。

长处

  • 放大倍率可根据所需光线尺寸选择

  • 提供三种类型：0.5x、1.0x和2.0x。

  • 根据照射距离，可以调整对焦

产品概述

杆状透镜是一种采用万花筒原理的均匀照明透镜单元。反复反射在棱镜棱镜中的光线在出光端均匀分布。一组投影透镜置于背面，投射出出端面的图像。

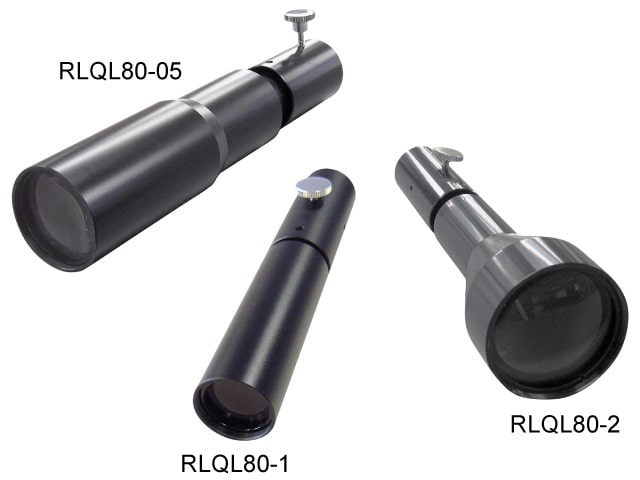

作为一个系列，我们准备了标准（×1）倍放大的透镜单元和一个将投影尺寸翻倍的透镜单元，放大倍率为该倍数的一半或两倍。每个单元都经过最佳设计，以减少像差，从而在该倍率下实现均匀照明。

如何使用

旋转尖端可根据照射距离调整焦点

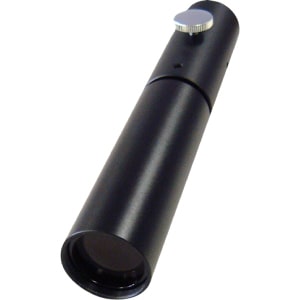

型式RLQL80-1

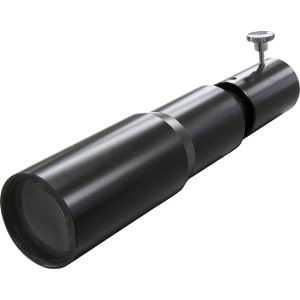

RLQL80-1		RLQL80-05

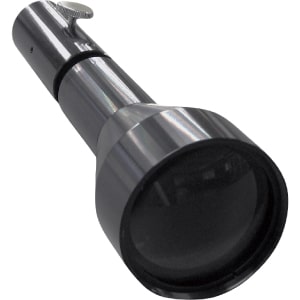

RLQL80-05		RLQL80-2
RLQL80-2
放大1.0倍0.5倍2.0倍
材质合成石英合成石英合成石英

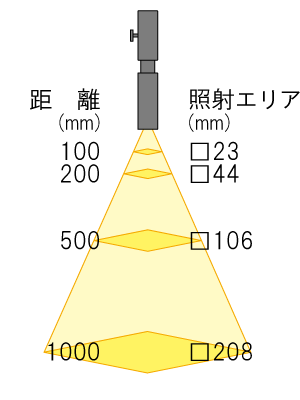

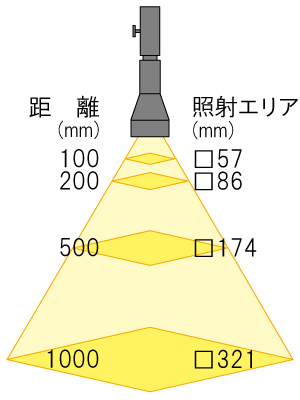

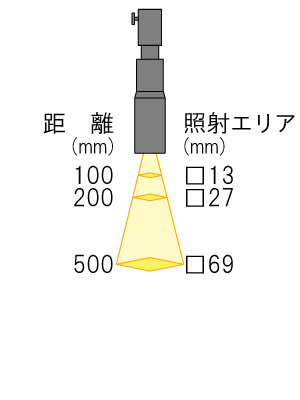

辐射面积辐射区 RLQL80-1照射区 RLQL80-05照射区域 RLQL80-2
质量200克340克260
