称重传感器 AD-4212F  日本AND爱安德

称重传感器 AD-4212F  日本AND爱安德


非常适合用于汽车应用的大量二次电池的在线称重，以及液体和粉末的灌装过程

集成式 A/D 转换器，体积小，节省空间

  • ・80 mm 主体宽度：非常适合嵌入式使用或放置在空间有限的系统中

  • ・无需 A/D 转换显示，也无需将称重数据直接数字输出到 PLC 或 PC

  • ・IP65防尘防水设计，适用于粉末和液体

  • ・与专用称重板/夹具兼容 可以拆卸标准称重盘，并可以安装专用称重盘/夹具，以满足系统和应用要求

  • ・可
    直接安装在底座上 4 个螺钉牢固地固定在系统底座上，以确保
    装载重物时的稳定性 M6 螺钉 × 底部的
    4 个螺钉 M8 × P1.25 螺钉 × 4 个

  • ・超级混合传感器（SHS）的高速稳定性和高分辨率
    高刚性旋转仪结构与微量天平中使用的电磁平衡机构相结合，可实现高效、高精度的称量
    小于 300 g（不包括皮重）的稳定时间约为 0.5 秒 （*）。 有助于缩短节拍时间

（※）AD-4212-10202 / AD-4212F-22001 （0~300g，环境良好，快速设置，稳定检测宽度±3D设置）


特点

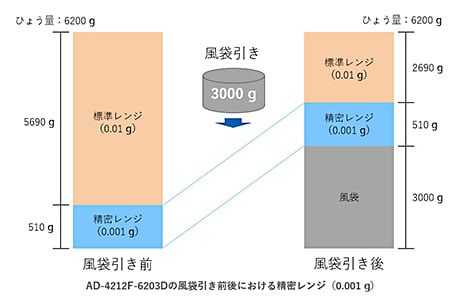

具有更高精度的称重智能量程功能 （AD-4212F-6203D）

AD-4212F-6203D有两个测量范围：标准范围和精密范围（高分辨率范围）。
这些测量范围由显示的值自动切换。
此外，即使上面有沉重的容器，也可以通过发送“R”命令归零（智能范围功能）来精确地称重。 当工件很重并且需要大量冰雹并且您希望高精度称重时，
这很有用。

另一方面，“SMP”命令允许您通过切换最小显示将其固定在标准范围内。


提供蓝牙连接（可选）

它可以通过蓝牙连接到智能手机和平板电脑。 称重数据通过无线通信传输，提高工作效率。
用于收据管理、研究记录、发货检查等。

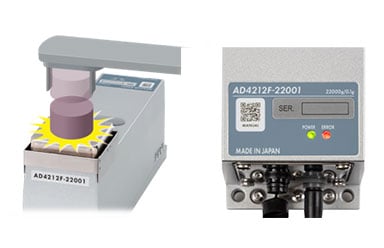

震动检测功能

它配备了检测施加在质量传感器部分的冲击力的功能。
负载下的较低冲击水平不仅可以减轻称重数据的变化，还可以最大限度地降低质量传感器部分的故障风险。
特别是，当本机集成到生产线中并通过自动机器等称重时，称重传感器的冲击力可能会超出预期地施加在称重传感器上。 在设计自动机器时，建议检查WinCT-AD4212F的指示灯（红色）或震动指示灯，并尽可能降低冲击程度。

冲击等级的显示由指示灯（红色）以从 0 级到 4 级的五个级别表示。

当检测到 3 级或更高级别的撞击时，主机上的红色 LED 灯会发出警告并自动将日期和时间存储在设备上（最多 50 个数据）。

可以使用专用应用程序 WinCT-AD4212F 检查冲击日志

  • 如果数据超过 50，则记录的最小影响级别数据将被覆盖

  • 无法删除记录的撞击历史记录

  • 当机器未通电时（运输过程中等），不会记录冲击数据。


  • 通过 RS-485 接口进行菊花链连接（选件 AD4212F-29）

RS-485 允许您通过更改每个单元的设备地址来菊花链连接 RS-485 信号线并与单个单元（最多 31 个单元）交换命令。 此外，终端电阻（100 Ω）可以通过滑动开关进行连接，因此无需将终端电阻连接到终端机器的外部。
菊花链连接需要RS-485接口（菊花链附件：AD4212F-29）。
有关详细信息，请参阅使用说明书。 如果您只想与一台设备通信 RS-485，则不需要 RS-485 接口（用于菊花链）。

关于连接
电缆单独出售。

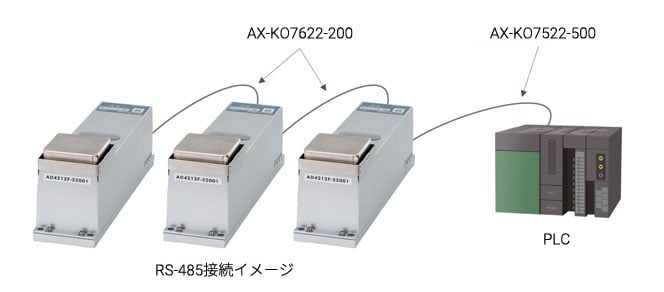

・AX-KO7522-500 （5m） 用于将 AD-4212F 连接到 PLC
・AX-KO7622-200 （2m）

用于将 AD-4212F 相互连接 只要这些设备通过附件电缆以菊花链方式相互连接，单个交流适配器最多可为 5 台设备供电：AX-KO7622-200。 如果要以菊花链方式连接 6 个以上的设备，请先连接交流适配器，然后以菊花链方式连接。


关于连接电缆

AD-4212F不附带电缆。 请根据连接方式选择和准备电缆。

  • 通过 RS-232C 连接时
    ，电缆类型名称：AX-KO7796-200 （2m） / AX-KO7796-500 （5m） / AX-KO7796-1000 （10m）

  • 通过 RS-485C 连接时
    ，电缆类型名称：AX-KO7522-500（松散线，5m，用于 PLC）
    电缆类型名称：AX-KO7622-200（2m，菊花链连接）需要 AD4212F-29 接口

  • 连接到 PC 时：RS-232C 电缆 （AX-KO7796-XXX） 和 AX-USB-9P（不与 AX-USB-9P RS-232C 电缆一起使用）

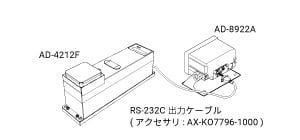

RS-232C连接示例（连接到AD-8922A）

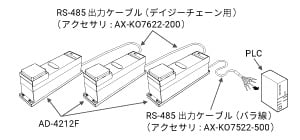

通过 RS-485 的连接示例（菊花链）

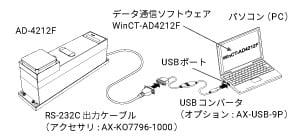

与 PC 连接示例

规格

类型名称AD-4212F-6203DAD-4212F-10202AD-4212F-22001
冰雹金额6200 g / 510 g（※1）10200 克22000 克
最大显示6200.08 克 / 510.009 克10200.84 克22008.4 克
最小代表0.01 克 / 0.001 克0.01 克0.1 克
重复性（标准差）0.01 克 / 0.002 克0.01 克0.1 克
线性±0.02 克±0.03 克±0.2 克
所需稳定时间（*2）（选择最小显示 0.001 g 时）1.3 秒 （*3）（
选择最小显示 0.01 g 时）1.0 秒		（0 ~ 300 g） 0.5 秒
（300 ~ 10200 g） 1.0 秒		（0 ~ 300 g） 0.5 秒
（300 ~ 22000 g） 1.0 秒

（*1） 智能范围（0~510 g）：当皮重将显示值设置为零时，可以在高达 510 g 的精度范围内称重（皮重和称重范围的总值不能超过 6200 g 冰雹）（
*2） 在

使用精度范围时的规格


通用规格

  • 数据输出数量

  • 约3次/秒~100次/秒（出厂设置约13次/秒）

  • I/O 部分 （RS-232C/RS-485）

  • 双向，600 ~ 115200 bps（出厂设置为 2400 bps）

  • 机器尺寸

  • 80 （宽） × 320 （深） × 128 （高） 毫米

  • 机器测量板尺寸

  • 70 × 70 毫米

  • 机器质量

  • 约 3.2 公斤

  • 单位显示方式

  • g

  • 防尘防溅

  • IP65 防护等级
