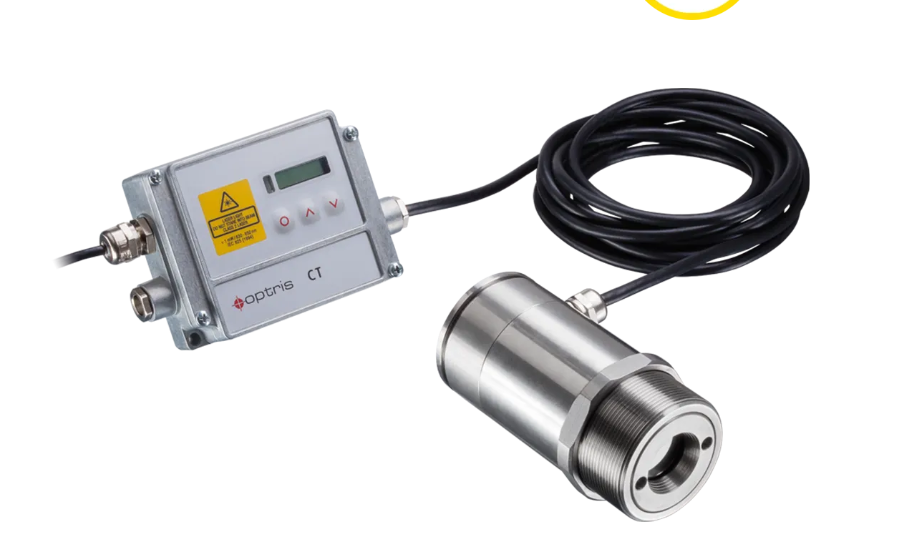

德国OPTRIS CTlaser MT 红外温度计与热度计

CTlaser MT支持通过火焰进行非接触式温度测量，温度范围从200°C到1650°C，非常适合火焰硬化应用。其点尺寸从1.6毫米起，距离与点的尺寸比为45：1，光谱范围为3.9微米，能够适应从200°C......1450°C到400°C......1650°C的温度范围。双激光瞄准标记增强了瞄准性，提高了测量可靠性，尤其是在火焰加热炉中。

温度范围：200°C至1650°C
光谱范围：3.9微米
响应时间：10毫秒
用于火焰温度测量

型

CTlaser MT

CTlaser MTH

探测器
探测器	热电堆
测量原则	单色
光谱范围	3.9微米
响应时间	10毫秒
曝光时间	10毫秒
采样频率	100赫兹
可交换感应头	不

光学的
距离与点比（D：S）	45:1
点尺寸（SF光学）	26.7毫米，距离1200毫米
其他光学元件（FF/CF光学/加CF镜头）	CF1：70毫米时1.6倍 CF2：150毫米时3.4倍 CF3：200毫米时4.4倍 CF4：450毫米时10倍
重点	固定

目击
激光瞄准	双点激光器，最大功率1mW，波长635纳米
视频目击	没有

测量
物体测量范围	200 …1450°C	400 …1650°C
准确性	±1%
重复性	±读值的0.5% +0.5°C **2）
温度系数	± 0.05 K/K 或 ± 0.05% / K **3）
热敏感度（NETD）	100 mK
热身时间	10分钟
发射率/透射率/反射率	0.100 – 1.100
坡	无

INTERFACES
Interface	USB / RS232 / RS485 / Profibus DP / Ethernet / Relay
Supported Protocols	USB 2.0, Optional: EtherNet/IP / Ethernet TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
Compatible Software	Compact Connect, IRmobile

ANALOG INPUT/OUTPUT
Direct output/input	4-20 mA/ Programmable open collector output at RxD pin [0-30 V/ 500 mA] (K/J)
Output impedances	max. 500 Ω (with 8-36 V DC) for mA output min. 100 kΩ load impedance for mV output thermocouple 20 Ω
Cable length	3 m (standard), 8 m, 15 m

SIGNAL PROCESSING
Configuration	Compact Connect or IRmobile
Operation	Autonomous Standalone
Capabilities	Average, Peak hold, Valley hold, Advanced peak hold with threshold and hysteresis, Triggered signal output, Triggered peak hold function (adjustable via software)

GENERAL
Size	Sensing head: Ø50 x 100 mm, M48x1.5 Electronics: 122 mm x 70 mm x 27 mm
Housing Material	Stainless Steel
Weight	600 g (sensing head) / 420 g (electronics)
Country of Origin	Germany

ENVIRONMENTAL & CERTIFICATIONS
Operating Temperature Range	Sensing head: –20 °C … 85 °C **4) Electronics: –20 … 85 °C
Storage Temperature Range	–40 … 85 °C
Relative humidity	10 – 95 %, non condensing
Protection Class	IP 65, NEMA 4
EMC	2014/30/EU
Shock	IEC 60068-2-27 (25 G and 50 G)
振动	IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声）
标准	CE、UKCA、RoHS

权力
电源	8 – 36 V 直流电 / 5 V USB / 最大 1.2 瓦
功耗	<250mW，激光设备
当前抽签	最大160毫安


部件编号	OPTCTLMT	光学光学技术学院
附加说明	1）90%能量 2）环境温度23±5°C，物体温度>0°C; 3）环境温度<18°C和>28°C;以较大者为准 4） 50°C且激光开启
