德国OPTRIS CTlaser MTH 红外温度计与热度计德国OPTRIS CTlaser MTH 红外温度计与热度计CTlaser MT支持通过火焰进行非接触式温度测量，温度范围从200C到1650C，非常适合火焰硬化应用。其点尺寸从1.6毫米起，距离与点的尺寸比为45：1，光谱范围为3.9微米，能够适应从200…

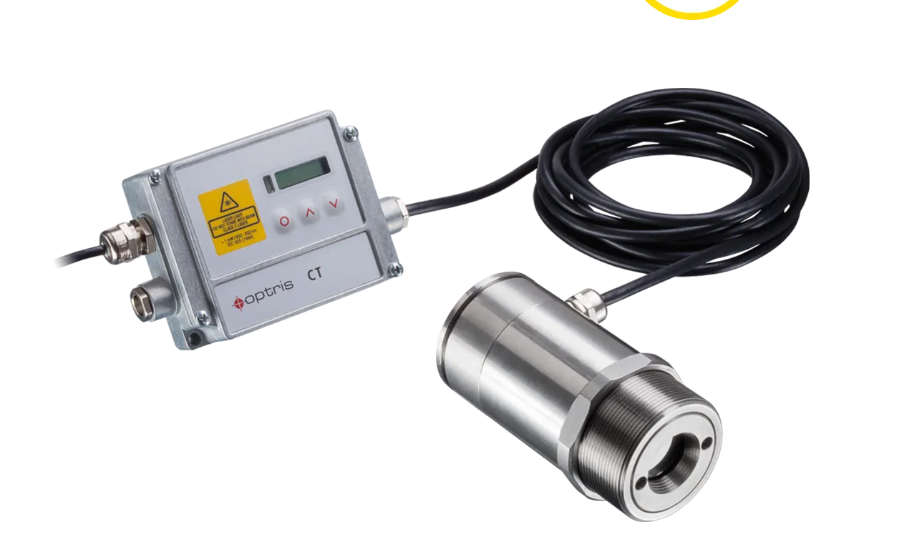

德国OPTRIS CTlaser MTH 红外温度计与热度计

CTlaser MT支持通过火焰进行非接触式温度测量，温度范围从200°C到1650°C，非常适合火焰硬化应用。其点尺寸从1.6毫米起，距离与点的尺寸比为45：1，光谱范围为3.9微米，能够适应从200°C......1450°C到400°C......1650°C的温度范围。双激光瞄准标记增强了瞄准性，提高了测量可靠性，尤其是在火焰加热炉中。

温度范围：200°C至1650°C
光谱范围：3.9微米
响应时间：10毫秒
用于火焰温度测量

型

CTlaser MT

CTlaser MTH

探测器
探测器	热电堆
测量原则	单色
光谱范围	3.9微米
响应时间	10毫秒
曝光时间	10毫秒
采样频率	100赫兹
可交换感应头	不

光学的
距离与点比（D：S）	45:1
点尺寸（SF光学）	26.7毫米，距离1200毫米
其他光学元件（FF/CF光学/加CF镜头）	CF1：70毫米时1.6倍 CF2：150毫米时3.4倍 CF3：200毫米时4.4倍 CF4：450毫米时10倍
重点	固定

目击
激光瞄准	双点激光器，最大功率1mW，波长635纳米
视频目击	没有

测量
物体测量范围	200 …1450°C	400 …1650°C
准确性	±1%
重复性	±读值的0.5% +0.5°C **2）
温度系数	± 0.05 K/K 或 ± 0.05% / K **3）
热敏感度（NETD）	100 mK
热身时间	10分钟
发射率/透射率/反射率	0.100 – 1.100
坡	无

接口
接口	USB / RS232 / RS485 / Profibus DP / 以太网 / 继电器
支持的协议	USB 2.0，可选：EtherNet/IP / 以太网 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
兼容软件	紧凑连接，IRmobile。

模拟输入/输出
直接输出/输入	4-20 mA/ RxD引脚可编程开集电极输出 [0-30 V/ 500 mA]（K/J）
输出阻抗	最大500 Ω（8-36伏直流）用于毫安输出 ;最小100千欧姆，毫伏输出热电偶20 Ω
电缆长度	3米（标准），8米，15米

信号处理
配置	Compact Connect 或 IRmobile
操作	自主独立
能力	平均、峰值保持、谷保持、带阈值和滞后的高级峰值保持、触发信号输出、触发峰值保持功能（通过软件调节）

常规
大小	感应头：Ø50 x 100 mm，M48x1.5 电子元件：122 mm x 70 mm x 27 mm
住房材料	不锈钢
重量	600克（感应头）/ 420克（电子设备）
原产国	德国

环境与认证
工作温度范围	感应水头：–20°C ......85°C **4）电子设备：–20 ...85°C
Storage Temperature Range	–40 … 85 °C
Relative humidity	10 – 95 %, non condensing
Protection Class	IP 65, NEMA 4
EMC	2014/30/EU
休克	IEC 60068-2-27（25 G 和 50 G）
振动	IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声）
标准	CE、UKCA、RoHS

权力
电源	8 – 36 V 直流电 / 5 V USB / 最大 1.2 瓦
功耗	<250mW，激光设备
当前抽签	最大160毫安


部件编号	OPTCTLMT	光学光学技术学院
附加说明	1）90%能量 2）环境温度23±5°C，物体温度>0°C; 3）环境温度<18°C和>28°C;以较大者为准 4） 50°C且激光开启
