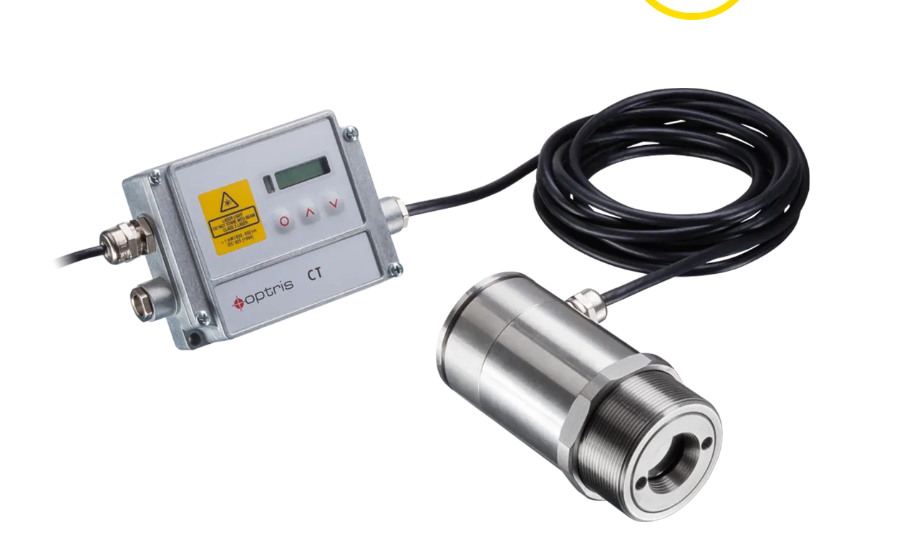

德国OPTRIS CTlaser G5H 红外温度计与热度计

产品目录

德国OPTRIS CTlaser G5H 红外温度计与热度计德国OPTRIS CTlaser G5H 红外温度计与热度计Optris CTlaser G5 热功仪专为玻璃相关应用中的精确温度测量设计，采用两件式传感器设计，用户友好作，并能在100C至1650C范围内获得准确读数。它满足玻璃工业的工业需求，温度范…

德国OPTRIS CTlaser G5H 红外温度计与热度计

Optris CTlaser G5 热功仪专为玻璃相关应用中的精确温度测量设计，采用两件式传感器设计，用户友好作，并能在100°C至1650°C范围内获得准确读数。它满足玻璃工业的工业需求，温度范围因型号而异：G5L（100 °C 至 1200 °C）、G5H（250 °C 至 1650 °C）和 G5HF（200 °C 至 1650 °C）。光学分辨率范围为45：1至70：1，系统精度为±1%或±1.5°C，重复性为±0.5%或±0.5°C。不同型号的曝光时间范围从10毫秒到120毫秒不等。CTlaser G5的5.0微米光谱范围适用于各种与玻璃相关的工业工艺，如浮法玻璃生产。火力计支持双激光瞄准标记，实现精确瞄准。

温度范围：100°C至1650°C
光谱范围：5.0微米
响应时间：降至10毫秒
高光学分辨率
激光瞄准

型

CTlaser G5L

CTlaser G5HF

CTlaser G5H1F

CTlaser G5H

探测器
探测器	热电堆
测量原则	单色
光谱范围	5.0微米
响应时间	120毫秒	10毫秒	10毫秒	80毫秒
曝光时间	120毫秒	10毫秒	10毫秒	80毫秒
采样频率	8.3 Hz	100赫兹	100赫兹	12.5赫兹
可交换感应头	不

光学的
距离与点比（D：S）	45:1	70:1
点尺寸（SF光学）	27毫米，1200毫米	17毫米，对1200毫米
其他光学元件（FF/CF光学/加CF镜头）	CF1：1.6毫米，70毫米 ;CF2;3.4毫米;150毫米 ;CF3：4.5毫米;200毫米 ;CF4：10毫米，450毫米。	CF1：1毫米，70毫米 ;CF2;2.2毫米;150毫米 ;CF3;2.9毫米; CF4;6.5毫米;450毫米。
重点	固定

目击
激光瞄准	双点激光器，最大功率1mW，波长635纳米
视频目击	没有

测量
物体测量范围	100 …1200°C	200 …1450°C	400 …1650°C	250 …1650°C
准确性	±读值的1% +1.5°C **2）
重复性	±读值的0.5% +0.5°C **2）
温度系数	± 0.05 K/K 或 ± 0.05% / K **3）
热敏感度（NETD）	100 mK
热身时间	10分钟
发射率/透射率/反射率	0.100 – 1.100
坡	无

接口
接口	USB / RS232 / RS485 / Profibus DP / 以太网 / 继电器
支持的协议	USB 2.0，可选：EtherNet/IP / 以太网 TCP / Modbus TCP / Modbus RTU / Profinet / Profibus
兼容软件	紧凑连接，IRmobile。

模拟输入/输出
直接输出/输入	0-20 mA/4-20 mA/0-5 V/0-10 V/t/c（K/J）
输出阻抗	最大500 Ω（8-36伏直流）用于毫安输出 ;最小100千欧姆，毫伏输出热电偶20 Ω
电缆长度	3米（标准），8米，15米

信号处理
配置	Compact Connect 或 IRmobile
操作	自主独立
能力	平均、峰值保持、谷保持、带阈值和滞后的高级峰值保持、触发信号输出、触发峰值保持功能（通过软件调节）

常规
大小	感应头：Ø50 x 100 mm，M48x1.5 电子元件：122 mm x 70 mm x 27 mm
住房材料	不锈钢
重量	600克（感应头）/ 420克（电子设备）
原产国	德国

环境与认证
工作温度范围	感应水头：–20°C ......85°C **4）电子设备：–20 ...85°C
储存温度范围	–40 …85°C
相对湿度	10 – 95%，非凝聚
保护等级	IP 65，NEMA 4
EMC	2014/30/EU
休克	IEC 60068-2-27（25 G 和 50 G）
振动	IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声）
标准	CE、UKCA、RoHS

权力
电源	8 – 36 V 直流电 / 5 V USB / 最大 1.2 瓦
功耗	<250mW，激光设备
当前抽签	最大160毫安


部件编号	OPTCTLG5ML	OPTCTLG5HF	OPTCTLG5H1F	OPTCTLG5H1
附加说明	1）90%能量 2）环境温度23±5°C，物体温度>0°C; 3）环境温度<18°C和>28°C;以较大者为准 4） 50°C且激光开启
