德国OPTRIS CTvideo 1MH 红外温度计与热度计德国OPTRIS CTvideo 1MH 红外温度计与热度计Optris视频焦度仪CTvideo 1M允许视频和准星激光并行使用，即使在访问有限的工艺中也能实现最佳的测量场调整。它能够可靠地测量金属或陶瓷的温度，并因其短波长，能够减少发射率低…

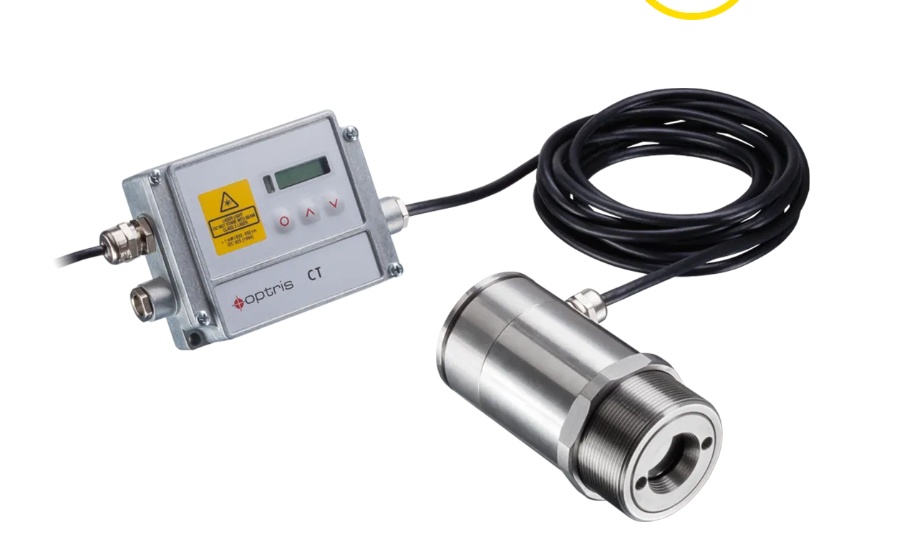

德国OPTRIS CTvideo 1MH 红外温度计与热度计

Optris视频焦度仪CTvideo 1M允许视频和准星激光并行使用，即使在访问有限的工艺中也能实现最佳的测量场调整。它能够可靠地测量金属或陶瓷的温度，并因其短波长，能够减少发射率低或未知表面的测量误差。

温度范围：485°C至2200°C
光谱范围：1.0 微米
响应时间：1毫秒
高光学分辨率
激光与视频瞄准

型

CTvideo 1ML

CTvideo 1MH

CTvideo 1MH1

探测器
探测器	四
测量原则	单色
光谱范围	1.0微米
响应时间	1毫秒
曝光时间	1毫秒
采样频率	1000Hz
可交换感应头	无

光学的
距离与点比（D：S）	150:1	300:1
点尺寸（SF光学）	6.7毫米，距离为1000毫米	3.3毫米，位置为1000毫米
其他光学元件（FF/CF光学/加CF镜头）	CF：100毫米时0.7毫米	CF：100毫米时0.3毫米
重点	变量

目击
激光瞄准	635纳米的十字准星激光器，最大功率为1毫瓦
视频目击	视野 3.1° x 2.4°，640 x 480 像素

测量
物体测量范围	485 … 1050°C	650 … 1800°C	800 … 2200°C
准确性	±读值的0.3% +2°C **2）
重复性	±读值的0.1% +1 °C **2）
温度系数	± 0.05 K/K 或 ± 0.05% / K **3）
热敏感度（NETD）	100 mK
热身时间	10分钟
发射率/透射率/反射率	0.100 – 1.100
坡	无

接口
接口	USB
支持的协议	USB 2.0
兼容软件	紧凑连接，IRmobile。

模拟输入/输出
直接输出/输入	0/4 – 20 mA，0-5/10 V，热电偶 J，热电偶 K RxD 脚位可编程开集电极输出 [24 V / 50 mA]
输出阻抗	最大500 Ω（8-36伏直流电），mA输出最小100 kΩ负载阻抗，热电偶20 Ω mV输出
电缆长度	3米（标准），5米，10米

信号处理
配置	Compact Connect 或 IRmobile
操作	自主独立
能力	平均、峰值保持、谷保持、带阈值和滞后的高级峰值保持、触发信号输出、触发峰值保持功能（通过软件调节）

常规
大小	感应头：Ø50 x 100 mm，M48x1.5 电子元件：122 mm x 70 mm x 27 mm
住房材料	不锈钢
重量	600克（感应头）/ 420克（电子设备）
原产国	德国

环境与认证
工作温度范围	感应水头：–20°C ......70°C **4）电子设备：–20 ...85°C
储存温度范围	–40 …85°C
相对湿度	10 – 95%，非凝聚
保护等级	IP 65，NEMA 4
EMC	2014/30/EU
休克	IEC 60068-2-27（25 G 和 50 G）
振动	IEC 60068-2-6（正弦波形） IEC 60068-2-64（宽带噪声）
标准	CE、UKCA、RoHS

权力
电源	8 – 30 V 直流 / 5 V USB
功耗	<250mW，激光设备
电流消耗	最大160毫安


部件编号	OPTCTV1ML	OPTCTV1MH	OPTCTV1MH1
附加说明	1）90%能量 2）环境温度23±5°C，物体温度>0°C; 3）环境温度<18°C和>28°C;以较大者为准 4） 50°C且激光开启
