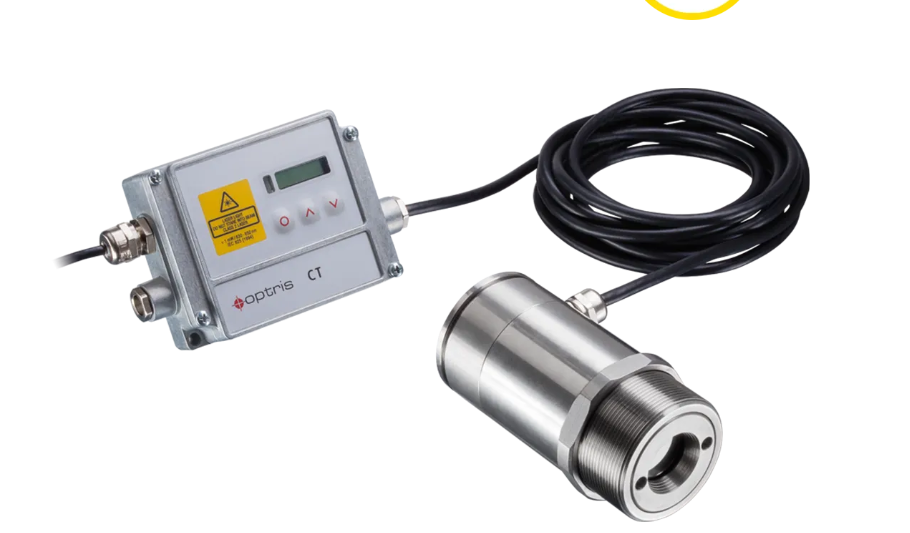

德国OPTRIS CTratio 1MH1  红外温度计与热度计

德国OPTRIS CTratio 1MH1  红外温度计与热度计

CTratio 1M是一款坚固的光纤比热度计，用于非接触式温度测量，范围从450°C到3000°C。 采用双色火释仪原理，即使发射率变化，也能确保读数可靠。该双色火药仪适合高温金属，甚至能准确测量更小的目标。被动感应头和光纤电缆可承受高达315°C的环境温度

  • 双色红外测量

  • 绿色激光瞄准

  • 温度范围：450°C至3000°C

  • 光谱范围：0.8 - 1.1 微米

  • 响应时间：降至1毫秒

型CT比率1MLCT比率1MHCT比率 1MH1
探测器
探测器夹心探测器
测量原则双色
光谱范围0.8 – 1.1微米
响应时间1毫秒
曝光时间1毫秒
采样频率1000Hz
可交换感应头是的
光学的
距离与点比（D：S）38:1100:1
点尺寸（SF光学）1000毫米时26.3毫米10毫米，距离1000毫米
其他光学元件（FF/CF光学/加CF镜头）1.5毫米，距离为150毫米
重点手动对焦，150毫米对无限远。无限可调
目击
激光瞄准最大功率1毫瓦，520纳米激光
视频目击没有
测量
物体测量范围1色：450......1400°C
2 颜色：525......1400°C		1个颜色：650......2000°C
2 颜色：700......2000°C		1色：900......3000°C
2 颜色：1000......3000°C
准确性±读数的0.5% +2°C **2）
重复性±占阅读量的0.3% **2）
温度系数± 0.05 K/K 或 ± 0.05% / K **3）
热敏感度（NETD）100 mK
热身时间10分钟
发射率/透射率/反射率0.050 – 1.000
坡0.700 – 1.300
接口
接口USB-C（内置）/ RS232 / RS485 / 以太网 / 继电器
支持的协议USB 2.0，可选：EtherNet/IP / 以太网 TCP / Modbus TCP / Modbus RTU / Profinet
兼容软件CompactPlus Connect，IRmobile
模拟输入/输出
直接输出/输入输出：2x 0/4 – 20 mA，可编程开集电极输出 [24 V / 1 A]
输入：1 个 0-10V
输出阻抗最大500 Ω（8-30伏直流电），用于毫安输出
电缆长度3米（标准），8米，15米
信号处理
配置CompactPlus Connect 或 IRmobile
操作自主独立和/或计算机支持型
能力单色/双色模式/衰减监测，
报警，峰值保持，谷位保持，平均/
延长保持功能，含阈值和
滞后，智能比率模式（SRM）
常规
大小感应头：Ø19 x 76 mm，M18x1
电子元件：122 mm x 70 mm x 27 mm
住房材料不锈钢
重量感应头：210克（含3米光纤电缆）
电子设备：420克
原产国德国
环境与认证
工作温度范围感应头：–20 ...200 °C（可选至315 °C）
电子设备：0 ...60°C
储存温度范围感应水头：-40°C ......200°C
电子设备：-40°C ......85°C
相对湿度10 – 95%，非凝聚
保护等级IP 65，NEMA 4
EMC2014/30/EU
休克IEC 60068-2-27（25 G 和 50 G）
振动IEC 60068-2-6（正弦波形）
IEC 60068-2-64（宽带噪声）
标准CE，罗斯
权力
电源8 – 30 V 直流 / 5 V USB
功耗最大 5 W
当前抽签无


部件编号OPTCTRF1MLOPTCTRF1MHOPTCTRF1H1
附加说明1）90%能量
2）环境温度23±5°C，物体温度>0°C;
3）环境温度<18°C和>28°C;以较大者为准
