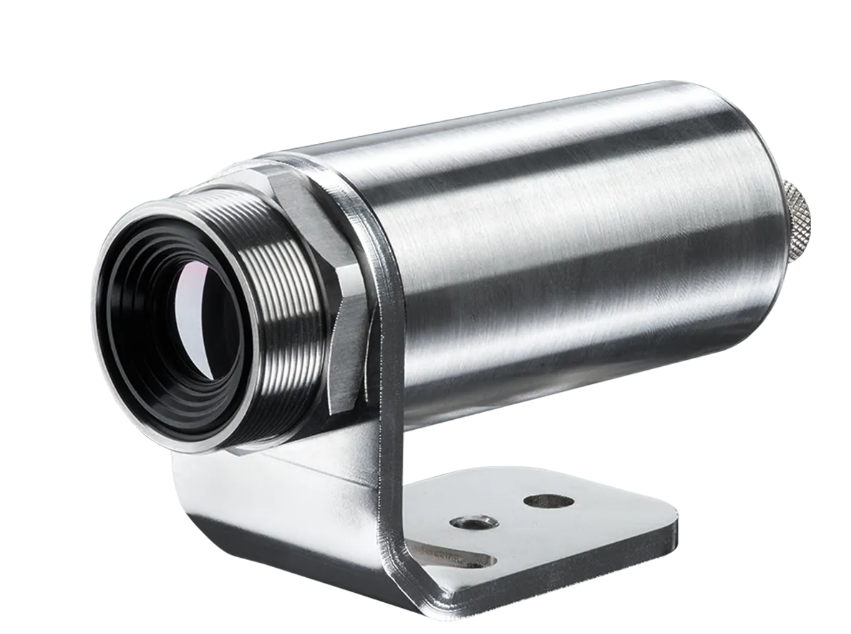

德国OPTRIS  Xi400 LT 80°x54° 红外热像仪

德国OPTRIS  Xi400 LT 80°x54° 红外热像仪

紧凑型工业用 Optris Xi 400 是一款先进的基于 USB 的红外热像仪。80 Hz 的高帧率允许监控快速的热过程。该红外热像仪具有 382 x 288 像素的光学分辨率和高达 390:1 的距离与点大小比率。由于其紧凑的设计和实惠的价格，Optris Xi 400 非常适合 OEM 应用。

  • 工业USB红外热像仪

  • 尺寸小且坚固，配备电动对焦

  • 优异的距离与点大小比率高达390:1

  • 高达80Hz的帧率用于监控快速过程

型号Xi400 LT 18°x14°Xi400 LT 29°x22°Xi400 LT 53°x38°Xi400 LT 80°x54°
探测器
光学分辨率382×288 像素
像素间距17 µm
探测器非制冷红外探测器
光谱范围低温测量: 8 – 14 µm
光学滤镜可选：CO2 10.6 µm
帧率80 Hz / 27 Hz
光学
视场角18°x14°29°x22°53°x38°80°x54°
焦距 [毫米]2012.77.75.7
F值1.10.90.90.9
光学分辨率385:1239:1128:178:1
到目标的最小距离350 mm350 mm250 mm200 mm
可更换光学器件否
测量
物体测量范围–20 … 100 °C
0 … 250 °C
(20) 150 … 900 °C *1)
200 °C … 1500 °C (可选) *2)
精度±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)50mK
最小可检测点大小 IFOV: 1像素0.3mm0.5mm0.7mm0.8mm
最小可测量点大小 MFOV0.9mm1.5mm2.1mm2.4mm
MFOV测量视场3×3 像素
预热时间10 分钟
发射率/透过率/反射率可调：0.100…1.100
接口
接口USB
可选：USB GigE（PoE）接口
支持的协议USB 2.0
兼容软件PIXConnect, ConnectSDK, EasyAPI, DirectSDK
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2x 0 – 10 V 输入，数字输入（最大 24 V），
3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), 10 米 (32.8 英尺)
图像处理
配置通过 PIXConnect
操作计算机支持
功能测量关注区域、线扫描、事件捕获、合并、报警、比较功能、
温度-时间图、温度分布、记录与播放、触发等功能。
常规
尺寸Ø 36 mm x 100 mm，螺纹：M30x1
外壳材料不锈钢
重量216 – 220 克，取决于镜头（不包括安装支架）
三脚架1/4-20 UNC
对焦电动
原产国德国
环境与认证
工作温度范围0…50°C
存储温度范围-40…70 °C
相对湿度10 – 95 %，无凝结
防护等级IP67, NEMA-4
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27（25 G 和 50 G）
抗振动性IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源
电源USB
功耗最大 2.5 W


零件编号OPTXI40LTF20T090OPTXI40LTF13T090OPTXI40LTF08T090OPTXI40LTF06T090
附加备注1) 精度声明从 150 °C 起生效
2) 如果选择此选项，则(20)150 … 900 °C范围不可用
