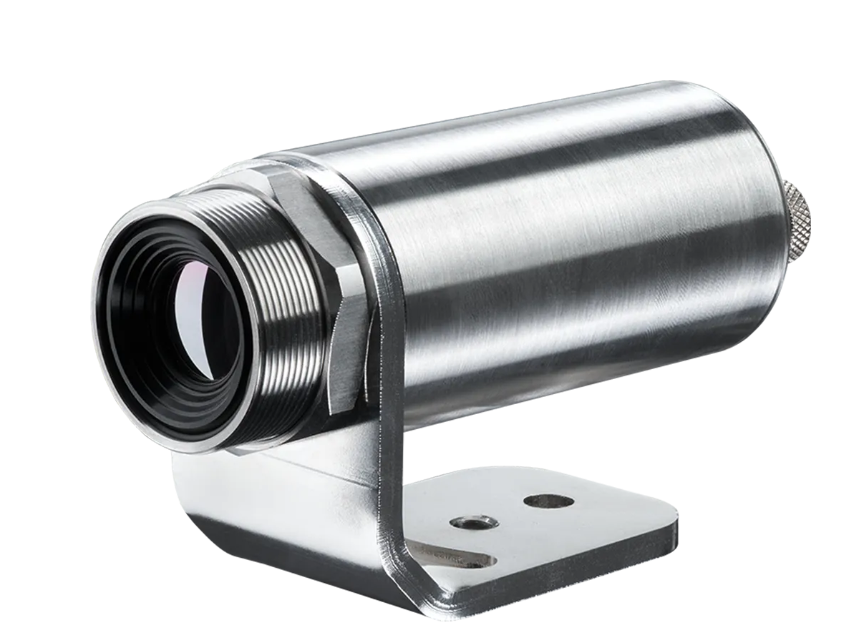

德国OPTRIS Xi410LT 53°x31° 红外热像仪

产品目录

德国OPTRIS Xi410LT 53x31 红外热像仪德国OPTRIS Xi410LT 53x31 红外热像仪Optris Xi 410 是一款以太网红外热像仪，专为工业环境中的精确非接触热成像设计。它具有电动对焦功能、宽温度范围，并兼容工业通信系统。支持 PoE 供电，简化了安装过程，即使在距离较远的情…

德国OPTRIS Xi410LT 53°x31° 红外热像仪

Optris Xi 410 是一款以太网红外热像仪，专为工业环境中的精确非接触热成像设计。它具有电动对焦功能、宽温度范围，并兼容工业通信系统。支持 PoE 供电，简化了安装过程，即使在距离较远的情况下也能轻松安装。得益于自主独立模式，Xi 410 为固定安装红外成像树立了新的标准。通过访问先进的软件功能和配件，使其成为质量控制、状态监测和研究活动的理想选择。

工业红外成像仪，具有 384 x 240 像素，用于精确测量 –20 °C 到 1500 °C 的温度
尺寸小且坚固，配备电动对焦
独立自主运行，直接通信输出——非常适合连续监测

型号

Xi 410 LT 18°x12°

Xi 410 LT 29°x18°

Xi 410 LT 53°x31°

Xi 410 LT 80°x44°

探测器
光学分辨率	382×240 像素
像素间距	17 µm
探测器	非制冷红外探测器
光谱范围	低温测量: 8 – 14 µm
光学滤镜	无
帧率	以太网：25 Hz USB：4 Hz 自主模式：1.5 Hz

光学
视场角	18°x12°	29°x18°	53°x31°	80°x44°
焦距 [毫米]	20	13	8	6
F值	1.1	0.9	0.9	0.9
光学分辨率	384:1	238:1	128:1	78:1
到目标的最小距离	350 mm	350 mm	250 mm	200 mm
可更换光学器件	否

测量
物体测量范围	–20 °C … 100 °C, 0 °C … 250 °C, (20) 150 °C … 900 °C*1), 200 °C … 1500 °C (可选)
精度	±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)	60mK
最小可检测点大小 IFOV: 1像素	0.3mm	0.5mm	0.7mm	0.8mm
最小可测量点大小 MFOV	0.9mm	1.5mm	2.1mm	2.4mm
MFOV测量视场	3×3 像素
预热时间	10 分钟
发射率/透过率/反射率	可调：0.100…1.100

接口
接口	USB 2.0 以太网 (100 Mbit/s)
支持的协议	USB，以太网（静态），RS485，串行通信可选：EthernetIP, ProfiNet, Modbus TCP
兼容软件	PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)	3x 模拟输出 (0/4–20 mA 或 0–10 V) 或报警输出（继电器）/ 3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；可堆叠最多 3 个 PIF；光隔离
电缆长度	以太网 / RS485：20 m（可扩展至 100 m） USB：1 m（标准），3 m，5 m

图像处理
配置	通过 PIXConnect
操作	独立自主和/或计算机支持
功能	区域的自主温度评估，线扫描仪，事件捕捉器，合并，报警，比较功能

常规
尺寸	Ø 36 mm x 100 mm，螺纹：M30x1
外壳材料	不锈钢
重量	216 – 220 克，取决于镜头（不包括安装支架）
三脚架	1/4-20 UNC
对焦	电动
原产国	德国

环境与认证
工作温度范围	0…50°C
存储温度范围	-40…70 °C
相对湿度	10 – 95 %，无凝结
防护等级	IP67, NEMA-4
电磁兼容性 (EMC)	2014/30/EU
抗冲击性	IEC 60068-2-27（25 G 和 50 G）
抗振动性	IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声）
标准	CE, UKCA, RoHS

电源
电源	USB 或以太网供电或 5-30 VDC
功耗	最大 2.5 W


零件编号	OPTXI41LTF20T090	OPTXI41LTF13T090	OPTXI41LTF08T090	OPTXI41LTF06T090
附加备注	1) 准确性声明从150°C开始生效 2) 如果选择此选项，则(20)150 … 900 °C范围不可用 3) 噪声等效温差（NETD）测量依据VDI 5585，方法B，黑体温度为25°C（77°F），温度测量范围为-20…100°C，帧率为20Hz
