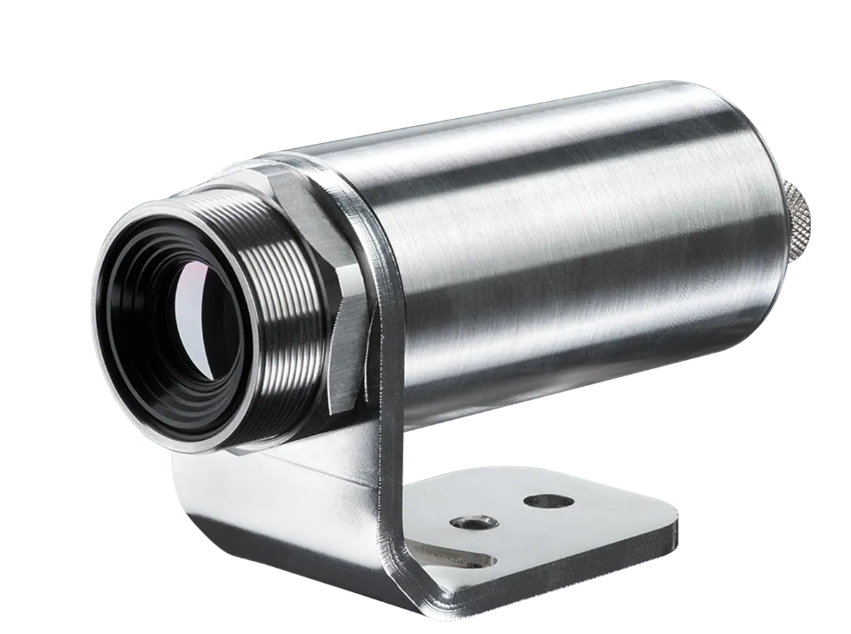

德国OPTRIS Xi440 LT 65°x45° 红外热像仪

产品目录

德国OPTRIS Xi440 LT 65x45 红外热像仪德国OPTRIS Xi440 LT 65x45 红外热像仪紧凑型工业用 Optris Xi 440 是一款先进的基于 USB 的红外热像仪，具有 640 x 480 像素的光学分辨率。Optris Xi 440 以 32 Hz 的帧率连接到计算机。这款前视热像仪旨在捕捉测量数据，以便在工…

德国OPTRIS Xi440 LT 65°x45° 红外热像仪

紧凑型工业用 Optris Xi 440 是一款先进的基于 USB 的红外热像仪，具有 640 x 480 像素的光学分辨率。Optris Xi 440 以 32 Hz 的帧率连接到计算机。这款前视热像仪旨在捕捉测量数据，以便在工业环境中进行精确的表面温度分析。Xi 440热像仪具有紧凑、防水和坚固的设计，非常适合苛刻的工业环境。

工业用 USB 红外热像仪
尺寸小且坚固，配备电动对焦
高像素分辨率为 640x480

型号

Xi440 LT 22°x17°

Xi440 LT 36°x26°

Xi440 LT 65°x45°

探测器
光学分辨率	640×480 像素
像素间距	12 µm
探测器	非制冷红外探测器
光谱范围	低温测量: 8 – 14 µm
光学滤镜	无
帧率	32 Hz

光学
视场角	22°x17°	36°x26°	65°x45°
焦距 [毫米]	20	13	8
F值	1.1	0.9	0.9
光学分辨率	550:1	350:1	210:1
到目标的最小距离	350 mm	350 mm	250 mm
可更换光学器件	否

测量
物体测量范围	–20 … 100 °C; 0 … 250 °C; (20) 150 … 900 °C*1)
精度	±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)	80mK
最小可检测点大小 IFOV: 1像素	0.3mm	0.5mm	0.7mm
最小可测量点大小 MFOV	1.2mm	2.0mm	2.8mm
MFOV测量视场	4×4 像素
预热时间	10 分钟
发射率/透过率/反射率	可调：0.100…1.100

接口
接口	USB 可选：USB GigE（PoE）接口
支持的协议	USB 2.0
兼容软件	PIXConnect, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)	2x 0 – 10 V 输入，数字输入（最大 24 V）， 3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度	USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), 10 米 (32.8 英尺)

图像处理
配置	通过 PIXConnect
操作	计算机支持
功能	测量关注区域、线扫描、事件捕获、合并、报警、比较功能、温度-时间图、温度分布、记录与播放、触发等功能。

常规
尺寸	Ø 36 mm x 100 mm，螺纹：M30x1
外壳材料	不锈钢
重量	216 – 220 克，取决于镜头（不包括安装支架）
三脚架	1/4-20 UNC
对焦	电动
原产国	德国

环境与认证
工作温度范围	0…50°C
存储温度范围	-40…70 °C
相对湿度	10 – 95 %，无凝结
防护等级	IP67, NEMA-4
电磁兼容性 (EMC)	2014/30/EU
抗冲击性	IEC 60068-2-27（25 G 和 50 G）
抗振动性	IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声）
标准	CE, UKCA, RoHS

电源
电源	USB
功耗	最大 2.5 W


零件编号	OPTXI44LTO22T090	OPTXI44LTO36T090	OPTXI44LTO65T090
附加备注	1) 准确性声明从150°C开始生效
