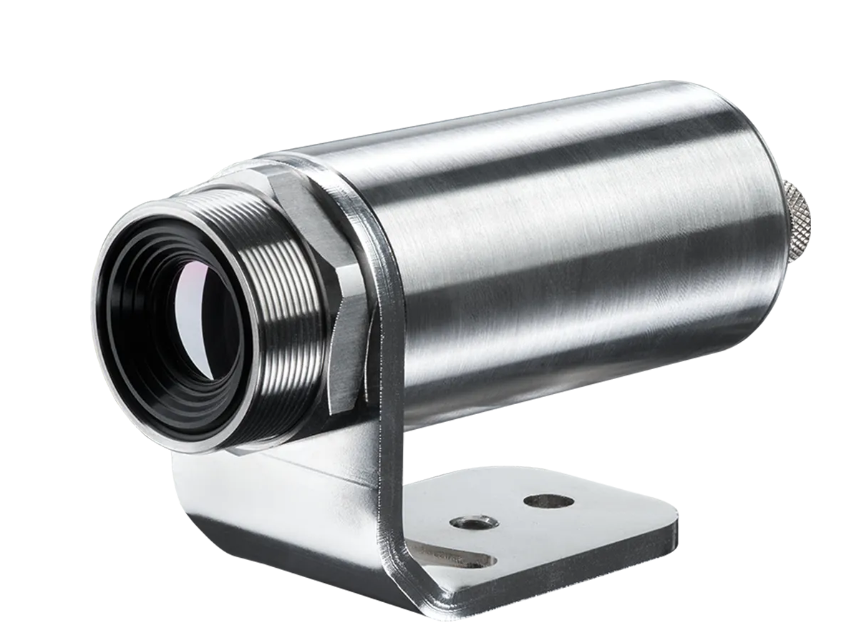

德国OPTRIS Xi1M 14°x10° 红外热像仪

Optris Xi 1M 是一款短波红外热像仪，擅长对具有挑战性的物体进行非接触热成像。它能够精确测量热金属、钢铁、陶瓷和半导体的表面温度。凭借自主热测量能力和电动对焦功能，该热像仪在工业环境中提供了可靠性和便利性，无需额外的硬件。它配备了以太网、USB 接口，以及模拟和数字过程接口，实现了与控制系统和机械设备的无缝集成。

工业以太网短波红外热像仪
宽测量范围从 450°C 到 1800°C，无需子范围
尺寸小且坚固，配备电动对焦
高动态 CMOS 探测器，分辨率为 396 x 300 像素
自主运行，带自动热点查找和直接模拟或报警输出，并具有多种现场总线通信选项

光学
视场角	7°x5° (396×300 像素)	14°x10° (396×300 像素)	28°x21° (396×300 像素)	7°x5° CF (396×300 像素)
焦距 [毫米]	50	25	12	50
F值	2.8	1.8	2	2.8
光学分辨率	806:1	401:1	195:1	830:1
到目标的最小距离	800 mm	300 mm	300 mm	500 mm
可更换光学器件	No

测量
物体测量范围	450 °C … 1800 °C (20Hz) 550 °C … 1800°C (500Hz) **1)
精度	物体温度 < 1400 °C：读数的 ±1% 物体温度 < 1600 °C：读数的 ±2%
热灵敏度 (NETD)	< 2 K (小于900 °C时) / < 4 K (小于1400 °C时)
最小可检测点大小 IFOV: 1像素	0.3mm	0.5mm	0.7mm	0.1mm
最小可测量点大小 MFOV	1.2mm	2.5mm	2.8mm	0.4mm
MFOV测量视场	4×4 像素
预热时间	10 分钟
发射率/透过率/反射率	可调：0.100…1.100

接口
接口	USB 2.0，以太网 (100 Mbit/s)
支持的协议	USB，以太网（静态），RS485，串行通信可选：EthernetIP, ProfiNet, Modbus TCP
兼容软件	PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA)，1x 输入(模拟或数字)，光隔离
可选工业过程接口 (PIF)	3x 模拟输出 (0/4–20 mA 或 0–10 V) 或报警输出（继电器）/3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；可堆叠最多 3 个 PIF；光隔离
电缆长度	以太网 / RS485：20 m（可扩展至 100 m） USB：1 m（标准），3 m，5 m

图像处理
配置	通过 PIXConnect
操作	独立自主和/或计算机支持
功能	测量高温金属表面和熔融金属，自主温度评估感兴趣的区域，线扫描，事件捕捉，合并，报警，对比功能

常规
尺寸	Ø 36 mm x 112-127 mm（取决于镜头），螺纹：M30x1
外壳材料	不锈钢
重量	270 克（不包括安装支架）
三脚架	1/4-20 UNC
对焦	电动
原产国	德国

环境与认证
工作温度范围	0…50°C
存储温度范围	-40…70 °C
相对湿度	10 – 95 %，无凝结
防护等级	IP67, NEMA-4
电磁兼容性 (EMC)	2014/30/EU
抗冲击性	IEC 60068-2-27（25 G 和 50 G）
抗振动性	IEC 60068-2-6（正弦波）; IEC 60068-2-64（宽带噪声）
标准	CE, UKCA, RoHS

电源
电源	USB 或以太网供电或 8-30 VDC
功耗	最大 2.5 W


零件编号	OPTXI1MO7SFT180	OPTXI1MO14T180	OPTXI1MO28T180	OPTXI1MO7CFT180
附加备注	1) 焦距为 50 毫米的镜头的起始温度提高到 +525 °C
